14.7
Выравнив
ание
нак
л
она
де
тали
через
ос
ь
С
(
цик
л
405, DIN/ISO: G405)
Параметры цикла
U
Центр по 1-ой оси Q321 (абсолютный): центр
отверстия по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q322 (абсолютный): центр
отверстия по вспомогательной оси плоскости
обработки. Если Вы запрограммировали Q322 = 0,
то ЧПУ выравнивает центр отверстия по
положительному направлению оси Y; если Вы
запрограммировали Q322 не равным 0, то ЧПУ
выравнивает центр отверстия по заданному
положению (угол, который выходит из центра
отверстия). Диапазон ввода от -99999,9999 до
99999,9999
U
Заданный диаметр Q262: приблизительный
диаметр круглого кармана (отверстия). Ввести
заниженное значения. Диапазон ввода от 0 до
99999,9999
U
Начальный угол Q325 (абсолютно): угол между
главной осью плоскости обработки и первой
точкой измерения. Диапазон ввода от -360,000 до
360,000
U
Угловой шаг Q247 (в приращениях): угол между
двумя точками измерения, знак перед угловым
шагом задает направление вращеня (- = по
часовой стрелке), в котором измерительный щуп
перемещается к следующей точке измерения.
Если Вы хотите измерять дуги окружности, то
программируйте угловой шаг менее 90°. Диапазон
ввода от -120,000 до 120,000
X
Y

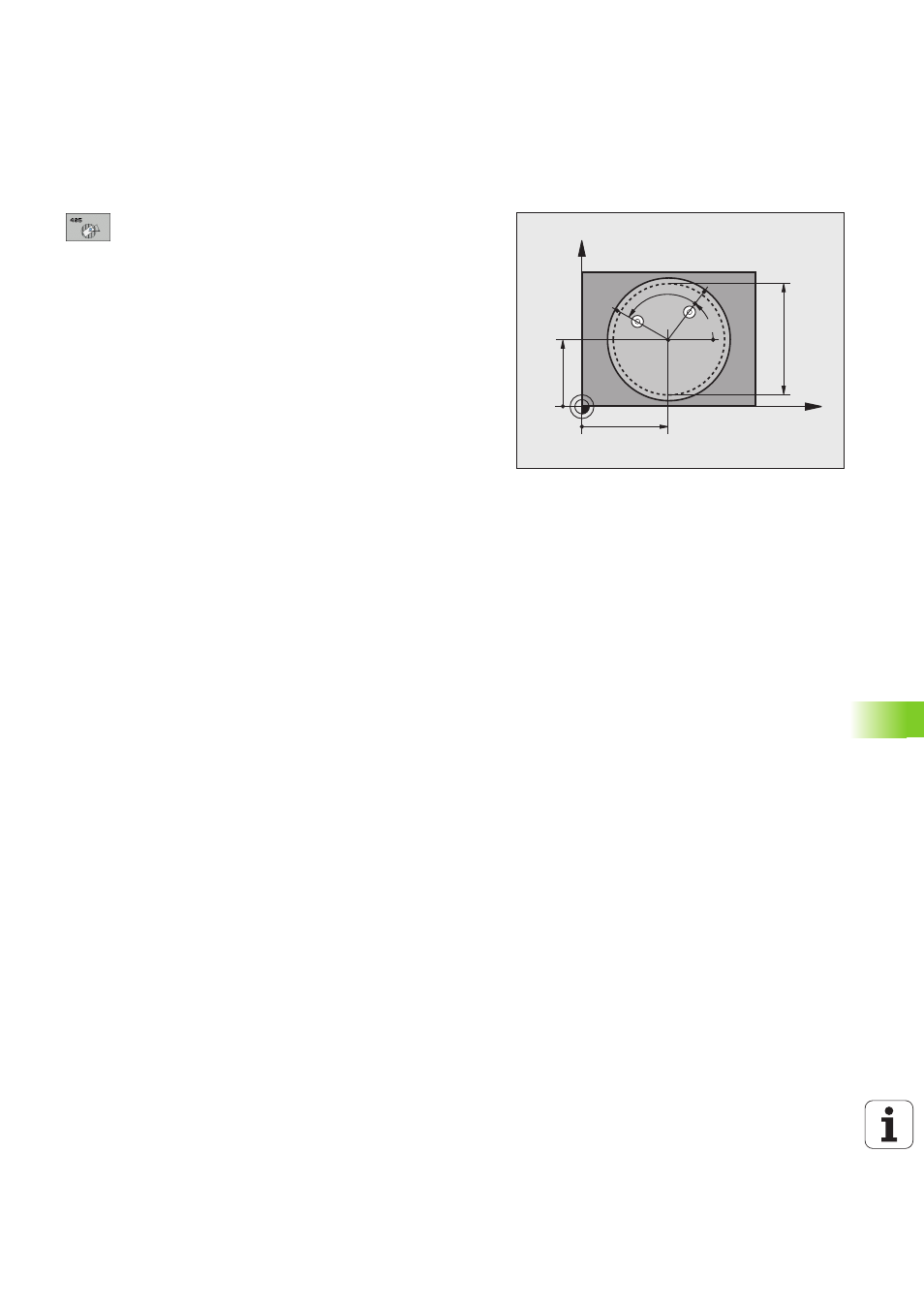

Q322
Q321
Q262
Q325
Q247
