HEIDENHAIN iTNC 530
343
15.3
БА
З
О
В
А
Я
ТО
Ч
К
А
В
ЦЕНТРЕ
ПЕРЕМЫЧКИ
(
цик
л
409, DIN/ISO: G409,
FC
L 3-
ф
у
нкция
)
15.3 БАЗОВАЯ ТОЧКА В ЦЕНТРЕ
ПЕРЕМЫЧКИ (цикл 409,
DIN/ISO: G409, FCL 3-функция)
Ход цикла

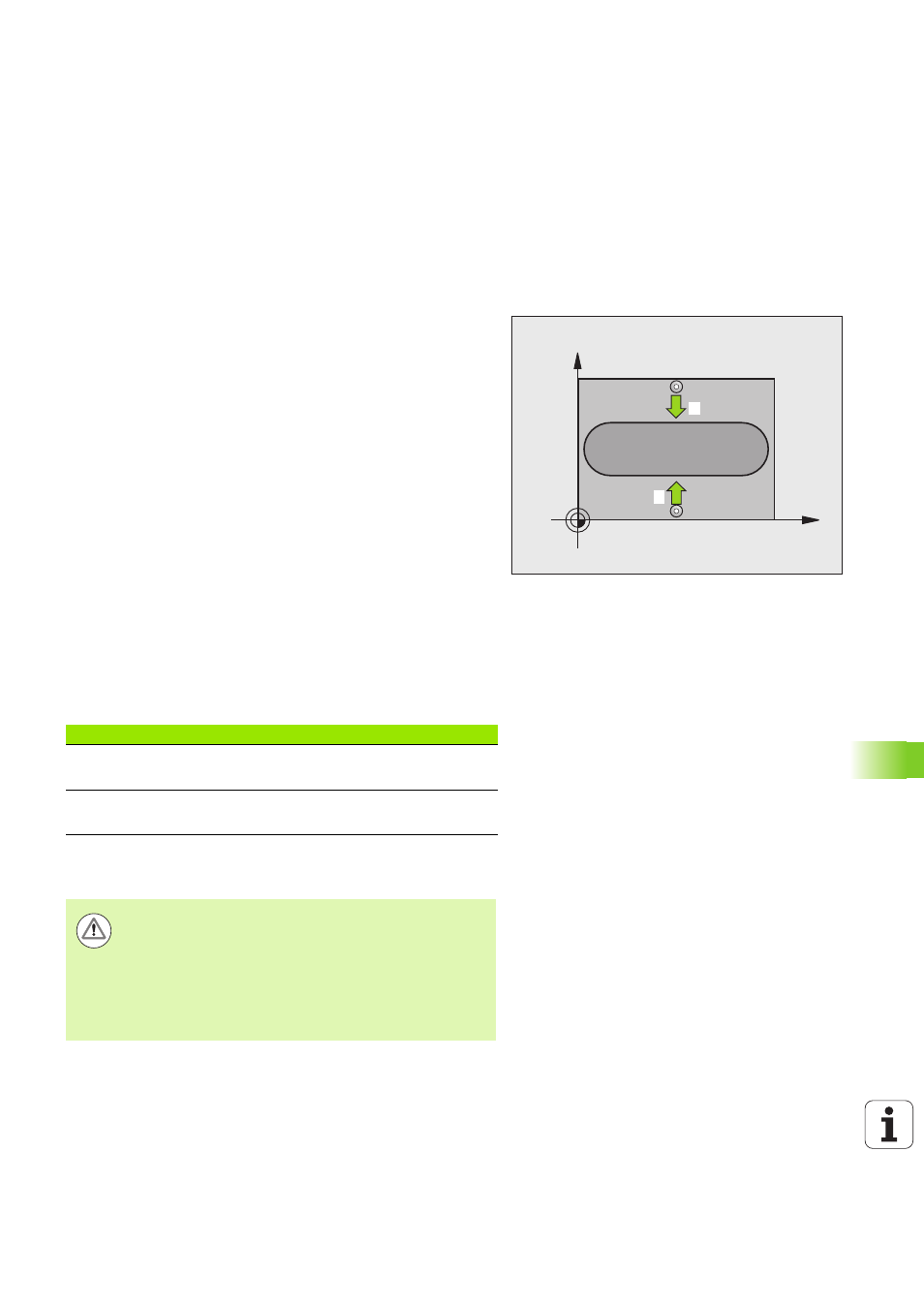

Цикл измерительного щупа 409 определяет центр перемычки и
задает этот центр в качестве базовой точки . На выор система
ЧПУ может записывать этот центр в таблицу нулевых точек или в
таблицу предварительных установок.
1 Система ЧПУ перемещает щуп на ускоренной подаче
(значение из MP6150 или MP6361) по алгоритму
позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 312) в точку измерения
1
.
Система ЧПУ расчитывает точки измерения на основе данных
в цикле и безопасного интервала из MP6140
2 Затем щуп перемещается на заданную высотуизмерения и
производит первое измерение на измерительной подач
(MP6120 или MP6360)
3 После этого щуп перемещается к следующей точке измерения
2
и выполняет второе измерение.
4 Затем система ЧПУ устанавливает щуп обратно на
безопасную высоту и обрабатывает полученную базовую
точку в зависимости от параметров цикла Q303 и Q305
(смотри „Сохранение рассчитанной базовой точки в памяти” на
странице 338)после чего сохраняет фактическое значение в
Q-параметрах.
5 При необходимости система ЧПУ затем отдельным
измерительным ходом определяет базовую точку по оси
измериельного щупа
Учитывайте при программировании!
X
Y
1
2
Номер параметра
Значение
Q166
Фактическое значение измеренной
ширины перемычки
Q157
Фактическое значение положения
центральной оси
Осторожно, опасность столкновения!
Во избежание столкновения между измерительным
щупом и обрабатываемой деталью ширину перемычки
лучше вводить заниженной.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.
