HEIDENHAIN iTNC 530
319
14.3
БА
З
О
В
Ы
Й
ПОВ
О
Р
О
Т
через
дв
а
от
в
ер
ст
и
я
(
цик
л
401, DIN/ISO: G401)
14.3 БАЗОВЫЙ ПОВОРОТ через
два отверстия (цикл 401,
DIN/ISO: G401)
Ход цикла

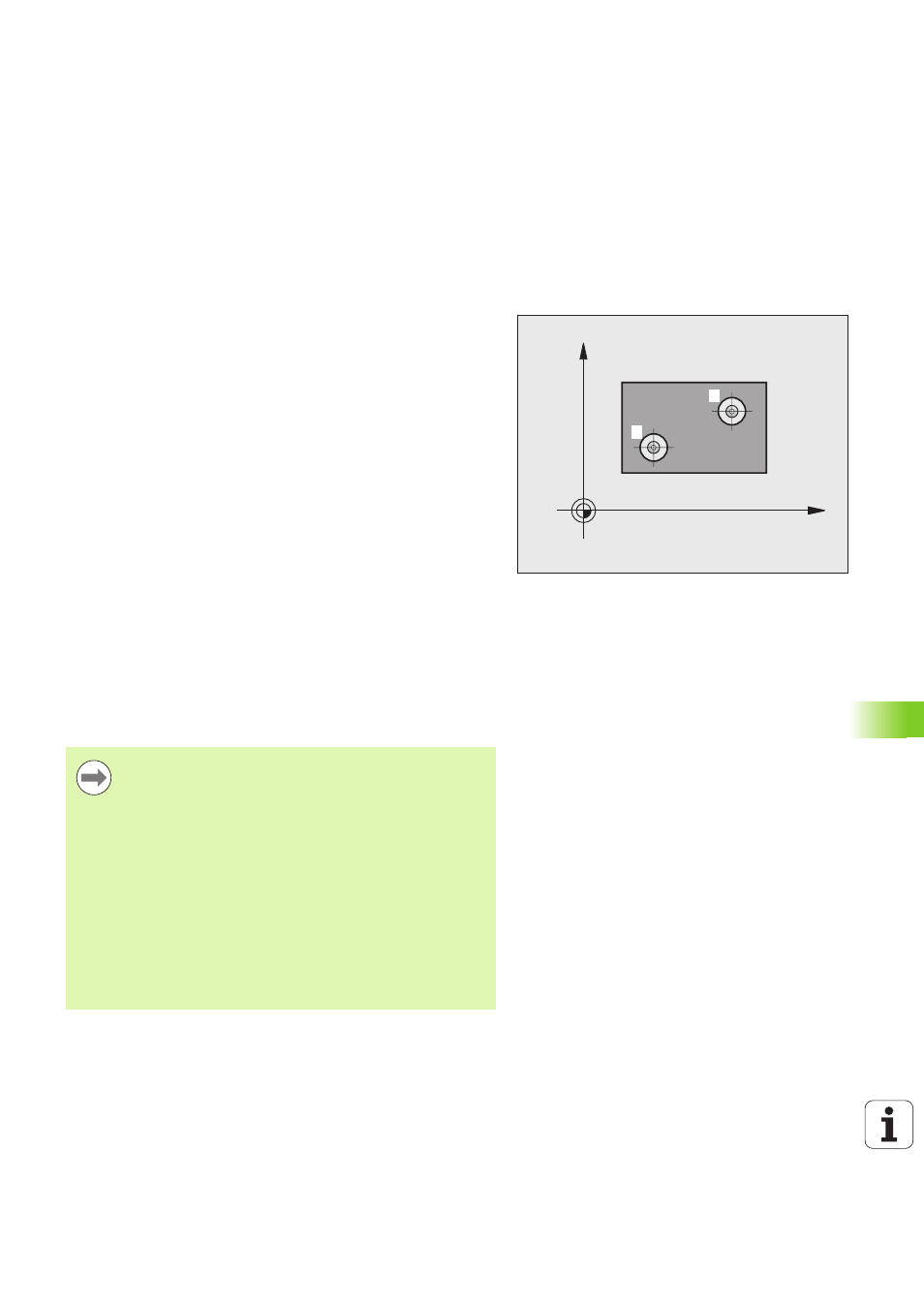

Цикл измерительного щупа 401 определяет центры двух
отверстий. Затем система ЧПУ рассчитывает угол между главной
осью плоскости обработки и прямой, соединяющей центры
отверстий. С помощью функции базового поворот ЧПУ
компенсирует вычисленное значение. На выбор можно
компенсировать определенный наклон путем поворота круглого
стола.
1 ЧПУ позиционирует щуп на ускоренной подаче (значение из
MP6150 или MP6361) согласно алгоритму позиционирования
(смотри „Отработка циклов измерительного щупа” на странице
312) на введеный центр первого котверстия
1
2 Затем измерительный щуп перемещается на заданную высоту
измерения и путем четырех замеров определяет перый центр
отверстия.
3 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр второго отверстия
2
.
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех замеров определяет центр
второго отверстия.
5 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и осуществляет базовый поворот на измеренную
величину.
Учитывайте при программировании!
X
Y
1
2
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.
Система ЧПУ отменяет активный базовый поворот в
начале цикла.
Этот цикл измерительного щупа не разрешен при
активной функции "Наклонить плоскость обработки".
Если необходимо компенсировать наклон путем
поворота круглого стола ЧПУ автоматически
использует следуюие оси вращения:
C для оси инструмента Z
B для оси инструмента Y
A для оси инструмента X
