Циклы измерительных щупов: автоматический контроль детали
16.14
Примеры
программ
16.14Примеры программ

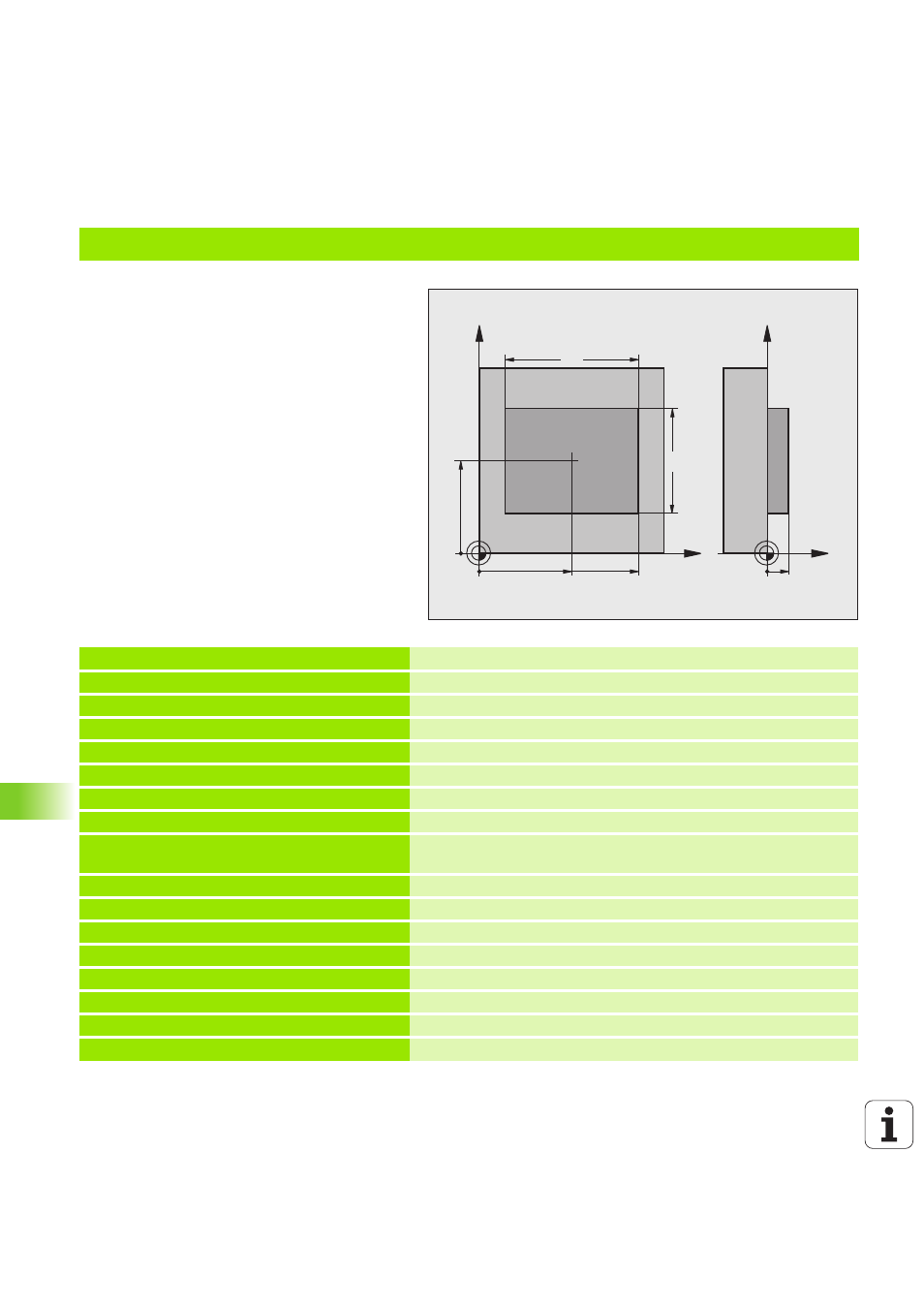

Пример: Измерение прямоугольной цапфы и последующая обработка
Работа программы:
Черновая обработка прямоугольной цапфы с
припуском 0,5
Измерение прямоугольной цапфы
Чистовая обработка прямоугольной цапфы с
учетом измеренных значений
0 BEGIN PGM BEAMS ММ
1 TOOL CALL 69 Z
Вызов инструмента Предварительная обработка
2 L Z+100 R0 FMAX
Отвод инструмента
3 FN 0: Q1 = +81
Длина кармана по X (черновой размер)
4 FN 0: Q2 = +61
Длина кармана по Y (черновой размер)
5 CALL LBL 1
Вызов подпрограммы для обработки
6 L Z+100 R0 FMAX
Отвод инструмента, смена инструмента
7 TOOL CALL 99 Z
Вызов щупа
8 TCH PROBE 424 ИЗМЕРЕНИЕ ВНЕШН.
ПРЯМОУГ.
Измерение фрезерованного прямоугольника
Q273=+50 ;ЦЕНТР ПО 1-ОЙ ОСИ
Q274=+50 ;ЦЕНТР ПО 2-ОЙ ОСИ
Q282=80 ;ДЛИНА 1-Й СТОРОНЫ
Заданная длина по X (конечный размер)
Q283=60 ;ДЛИНА 2-Й СТОРОНЫ
Заданная длина по Y (конечный размер)
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНЫЙ ИНТЕРВАЛ
Q260=+30 ;БЕЗОПАСНАЯ ВЫСОТА
Q301=0
;ПЕРЕХОД НА БЕЗ. ВЫСОТУ
X
Y
50
50
80
Z
Y
10
60
