Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming
Страница 165
HEIDENHAIN iTNC 530
165
5.7
КР
УГ
ЛАЯ
ЦА
ПФ
А
(
цик
л
257, DIN/ISO: G257)
U

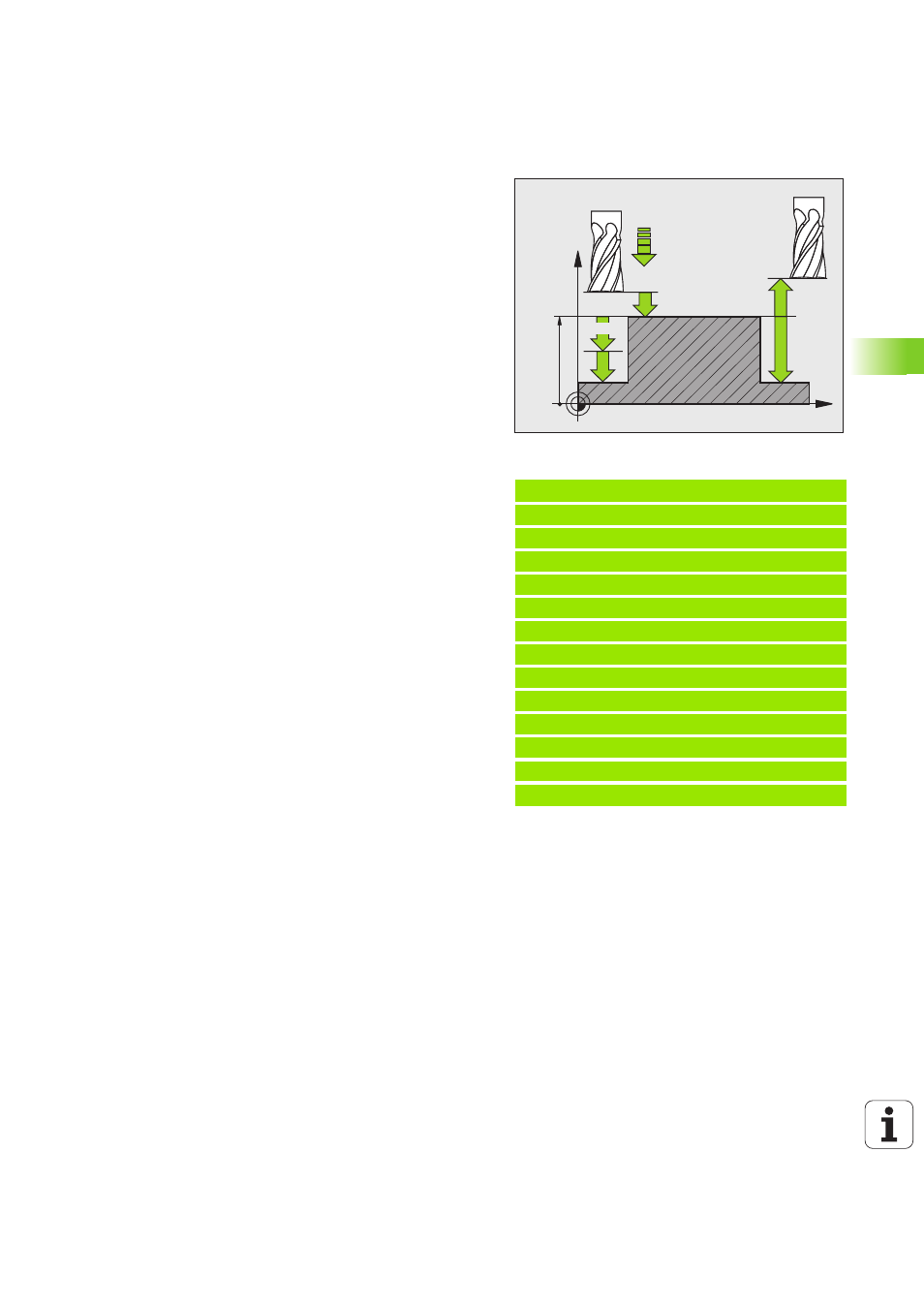

Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна цапфы. Диапазон
ввода -от 99999,9999 до 99999,9999
U
Глубина врезания Q202 (в инкрементах): величина,
на которую инструмент каждый раз производит
врезание; введите значение больш 0. Диапазон
ввода от 0 до 99999,9999
U
Подача при врезании на глубину Q206: скорость
передвижения инструмента при врезании на
глубину в мм/мин. Диапазон ввода от 0 до
99999,999 либо чеез FMAX, FAUTO, FU, FZ
U
Безопасное расстояние Q200 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввоа от 0 до 99999,9999 или через PREDEF
U
Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
U
2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, при которой
столкновение инструмента и заготовки (зажимного
писпособления) невозможно. Диапазон ввода от 0
до 99999,9999 или через PREDEF
U
Коэффицент перекрытия траектории Q370: Q370 x
радиус инструмента дает врезание со стороны k.
Диапазон ввода от 0,1 до 1,9999 или через
PREDEF
Példa: NC-кадры
8 CYCL DEF 257 КРУГЛАЯ ЦАПФА
Q223=60 ;ДИАМЕТР ГОТ. ДЕТАЛИ
Q222=60 ;ДИАМ. ЗАГОТОВКИ
Q368=0.2 ;ПРИПУСК СО СТОРОНЫ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q206=150 ;ПОДАЧА ВХОДА НА ГЛУБ.
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q370=1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
