HEIDENHAIN iTNC 530
421
16.10
ИЗМЕРЕНИЕ
НАР
У
Ж
О
Й
ПЕРЕМЫЧКИ
(
цик
л
426, DIN/ISO: G426)

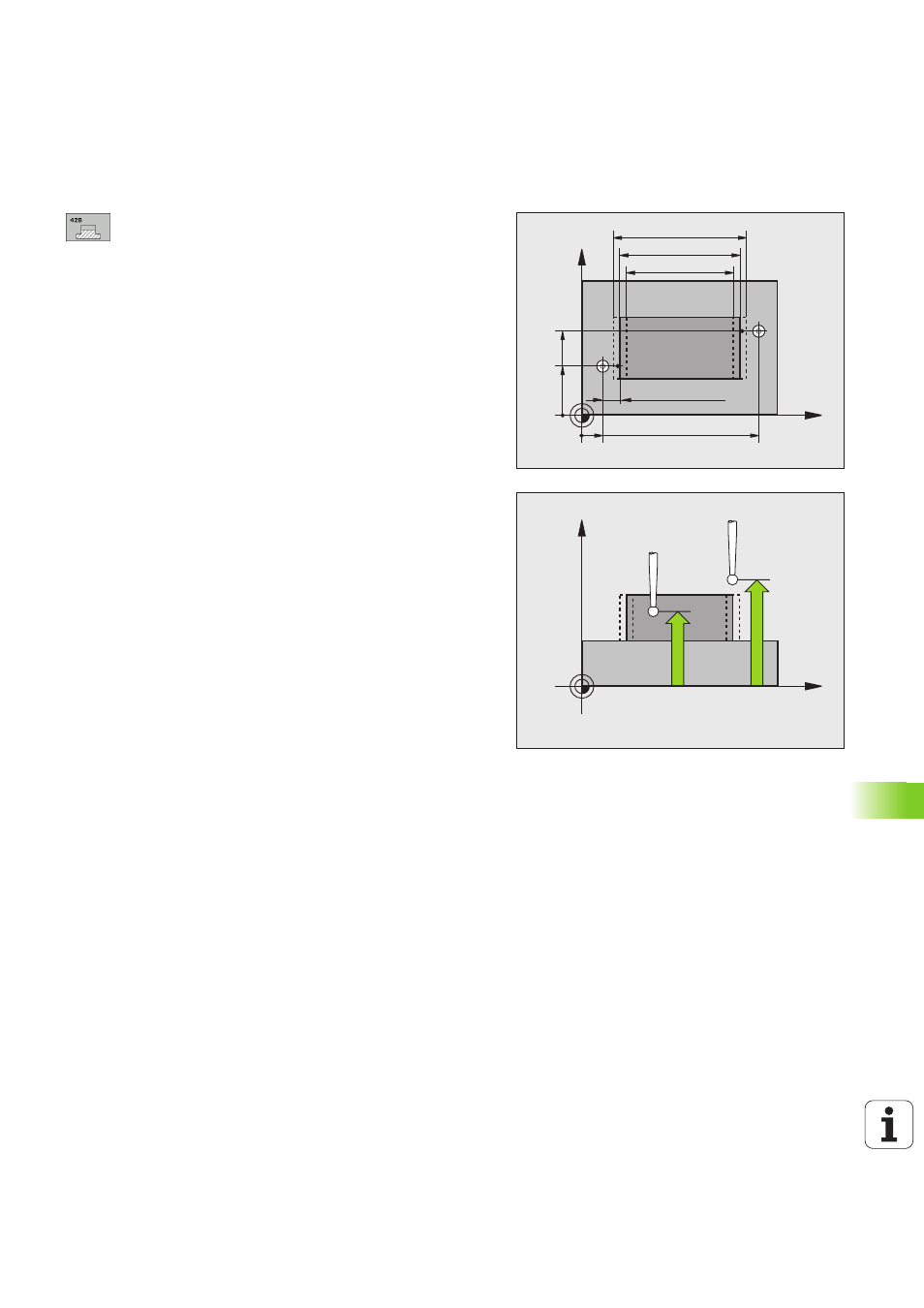

Параметры цикла
U
1-я измерительная точка по 1-ой оси Q263
(абсолютная): координата первой точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
1-я измерительная точка по 2-ой оси Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси плоскости
обработки. Диапазон вода от -99999,9999 до
99999,9999
U
2-я измерительная точка по 1-ой оси Q265
(абсолютная): координата второй точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-я измерительная точка по 2-ой оси Q266
(абсолютная): координата второй точки
измерения по вспомогательной оси плоскости
обработки. Диапазон вода от -99999,9999 до
99999,9999
U
Ось измерения Q272: ось на плоскости обработки,
на которой должно производиться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасный интервал Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
U
Заданная длина Q311: заданное значение
измеряемой длины. Диапазон ввода от 0 до
99999,9999
U
Максимальный размер Q288: наибольшая
разрешенная длина. Диапазон ввода от 0 до
99999,9999
U
Минимальный размер Q289: наименьшая
разрешенная длина. Диапазон ввода от 0 до
99999,9999
MP6140 + Q320
Q264
Q265
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q266
Q263
X
Z
Q260
Q261
