Циклы обработки: фрезерование карманов / цапф / канавок
5.3
КР
УГ
ЛЫЙ
КАР
М
АН
(
цик
л
252, DIN/ISO: G252)

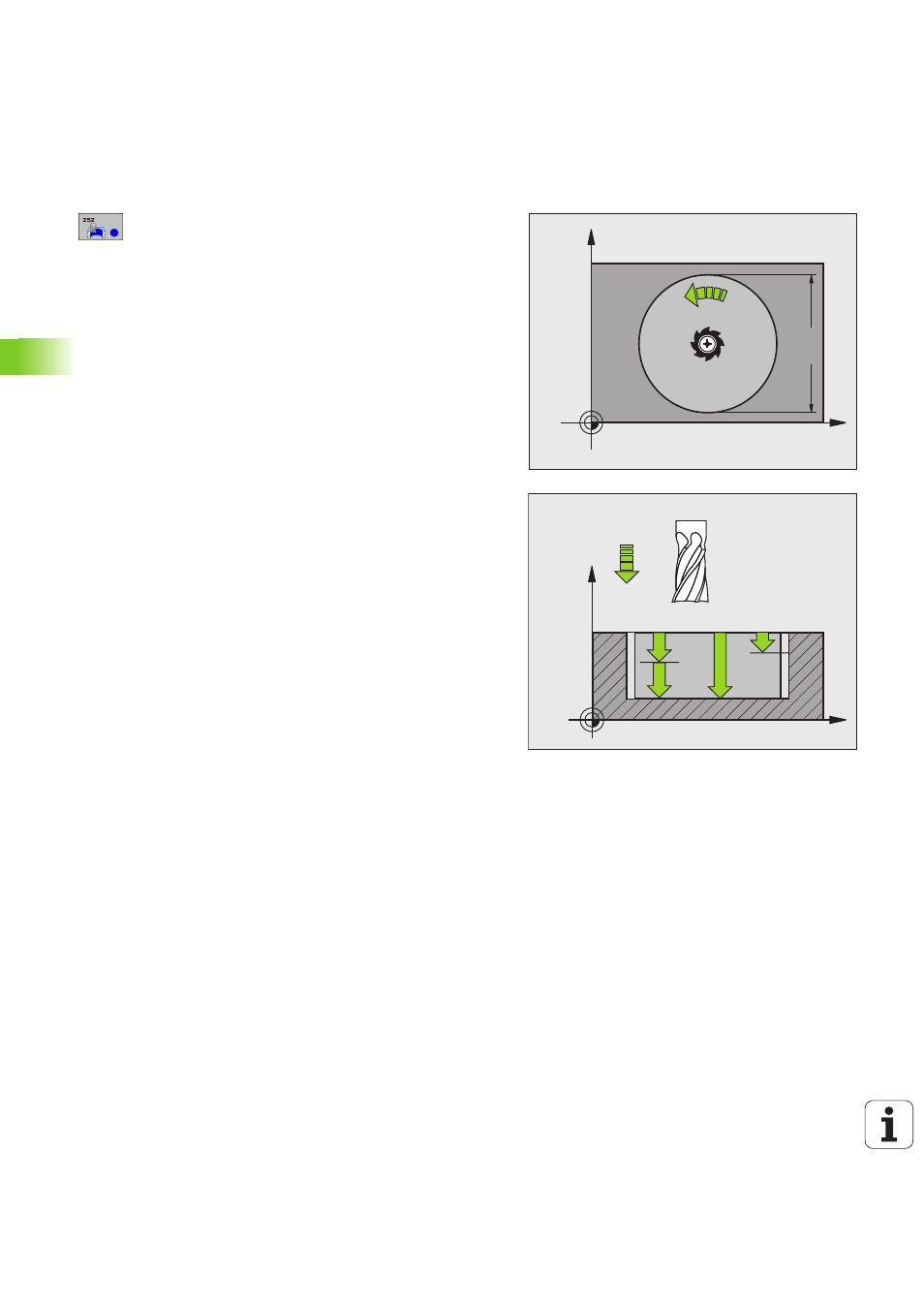

Параметры цикла
U
Объем обработки (0/1/2) Q215: определение
объема обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Чистовая обработка боковой поверхности и
чистовая обработка дна выполняются только,
если задан припуск на чистовую обработку
(Q368, Q369)
U
Диаметр кармана Q223: диаметр полностью
обработанного кармана. Диапазон ввода от 0 до
99999,9999
U
Припуск на чистовую обработку боковой
поверхности Q368 (в инкрементах): припуск на
чистовую обработку в плоскости обработки.
Диапазон ввода от 0 до 99999,9999
U
Подача фрезерования Q207: скорость
передвижения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU, FZ
U
Вид фрезерования Q351: вид обработки
фрезерованием при M3:
+1 = попутное фрезерование
–1 = встречное фрезерование
или через PREDEF
U
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна кармана. Диапазон
ввода от -99999,9999 до 99999,9999
U
Глубина врезания Q202 (в инкрементах): величина,
на которую инструмент каждый раз производит
врезание; введите значение больш 0. Диапазон
ввода от 0 до 99999,9999
U
Припуск на чистовую обработку на глубине Q369 (в
инкрементах): припуск на чистовую обработку дна.
Диапазон ввода от 0 до 99999,9999
U
Подача при врезании на глубину Q206: скорость
передвижения инструмента при врезании на
глубину в мм/мин. Диапазон ввода от 0 до
99999,999 либо чеез FAUTO, FU, FZ
U
Врезание чистовой обработки Q338 (в
инкрементах): величина, на которую врезается
инструмент по оси шпинделя при чистовой
обработке. Q338=0: чистовая обработка за одно
врезание. Диапазон ввода от 0 до 99999,9999
X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
