Циклы измерительного щупа: автоматическое определение базовых точек
15.7
БА
З
О
В
А
Я
ТО
Ч
К
А
НАР
У
ЖНАЯ
ОКР
У
ЖНОС
ТЬ
(
цик
л
413, DIN/ISO:
G413)
15.7 БАЗОВАЯ ТОЧКА НАРУЖНАЯ
ОКРУЖНОСТЬ (цикл 413,
DIN/ISO: G413)

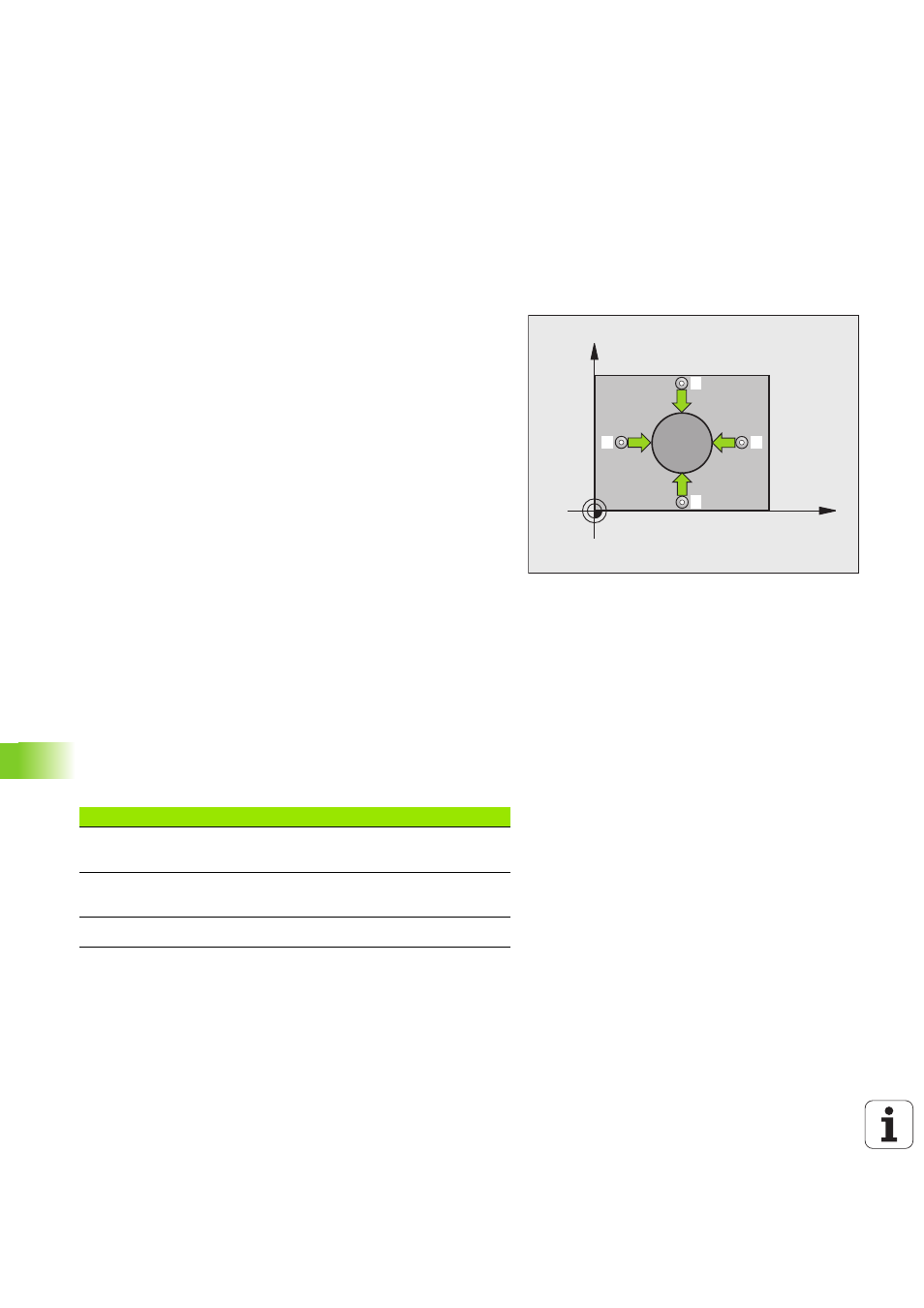

Ход цикла
Цикл измерительного щупа 413 определяет центр круглой цапфы
и задает его в качестве базовой точки. На выбор истема ЧПУ
может записывать этот центр в таблицу нулевых точек или в
таблицу предварительных установок.
1 Система ЧПУ перемещает щуп на ускоренной подаче
(значение из MP6150 или MP6361) по алгоритму
позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 312) в точку измерения
1
.
Система ЧПУ расчитывает точки измерения на основе данных
в цикле и безопасного интервала из MP6140
2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию измерения с измерительнй
подачей (MP6120 или MP6360). ЧПУ определяет направление
Измерение автоматически в зависимо.сти от
запрограммированного исходного угла
3 Затем измерительный щуп перемещается по кругу, либо на
высоте измерения, либо на безопасной высоте к следущей
точке измерения
2
и производит там второй замер
4 ЧПУ перемещает измерительный щуп в точку измерения
3
, а
затем в точку измерения
4
и выполняет третий и,
соответственно, четвертый замер.
5 Затем система ЧПУ устанавливает щуп обратно на
безопасную высоту и обрабатывает полученную базовую
точку в зависимости от параметров цикла Q303 и Q305
(смотри „Сохранение рассчитанной базовой точки в памяти” на
странице 338).после чего сохраняет фактическое значение в
Q-параметрах
6 При необходимости ЧПУ затем отдельным замером
определяет также базовую точку по оси измерительного щупа
X
Y
1
2
4
3
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
