16.3 БАЗОВАЯ ПЛОСКОСТЬ
полярно (цикл 1, DIN/ISO)
Ход цикла

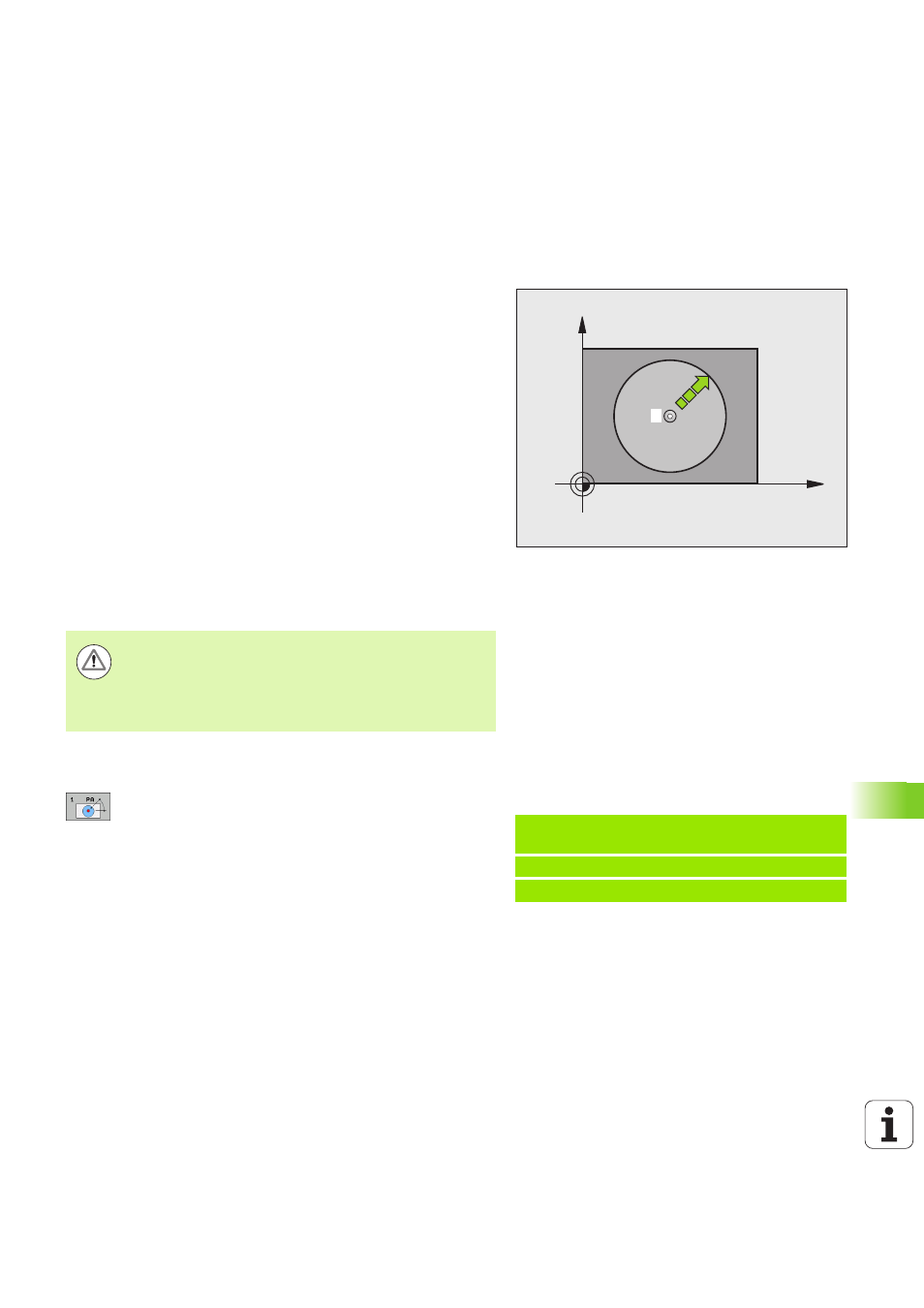

Цикл измерительного щупа 1 определяет произвольное
положение на обрабатываемой детали в произвольном
напавлении измерения.
1 Щуп 3D-перемещением подается на ускоренной подаче
(значение из MP6150 или MP6361) в запрограммированное в
цикле исходное положение
1
.
2 Затем щуп проводит измерение с измерительной подачей
(MP6120 или MP6360). В процессе измерения система ЧПУ
осуществляет перемещение одновременно по 2 осям (зависит
от угла измерения). Направление измерения устанавливается
через полярный угол в цикле.
3 После того как ЧПУ определит положение, щуп возвращается
в исходную точку операции измерения. Координаты
положения, в котором находится измерительный щуп в
момент выдачи сигнала переключения, ЧПУ сохраняет в
параметрах от Q115 до Q119.
Учитывайте при программировании!
Параметры цикла
U
Ось измерения: введите ось измерения с помощью
клавиши выбора оси или через клавиатуру ASCII.
Потвердите с помощью клавиши ENT . Диапазон
ввода X, Y или Z
U
Угол измерения: угол относительно оси измерения,
по которой должен перемещаться измерительный
щуп. Диапазон ввода от -180,0000 до 180,0000
U
Заданное значение положения: введите все
координаты для предварительного
позиционирования измерительного щупа с
помощью клавиш выбоа оси или через ASCII-
клавиатуру. Диапазон ввода от -99999,9999 до
99999,9999
U
Завершение ввода: нажмите клавишу ENT.
X
Y
1
Осторожно, опасность столкновения!
Предварительно позиционировать измерительный
щуп таким образом, чтобы при подводе в
запрограммированное исходное положение избежать
столкновения.
Példa: NC-кадры
67 TCH PROBE 1.0 БАЗОВАЯ ПЛОСКОСТЬ
ПОЛЯРНО
68 TCH PROBE 1.1 X УГОЛ: +30
69 TCH PROBE 1.2 X+5 Y+0 Z-5
