284
Циклы: преобразования координат
11
.9
ПЛОСКОС
Т
Ь
ОБР
А
БОТКИ
(
цик
л
19, DIN/ISO: G80,
ПО
-опция
1)
11.9 ПЛОСКОСТЬ ОБРАБОТКИ
(цикл 19, DIN/ISO: G80, ПО-
опция 1)
Действие

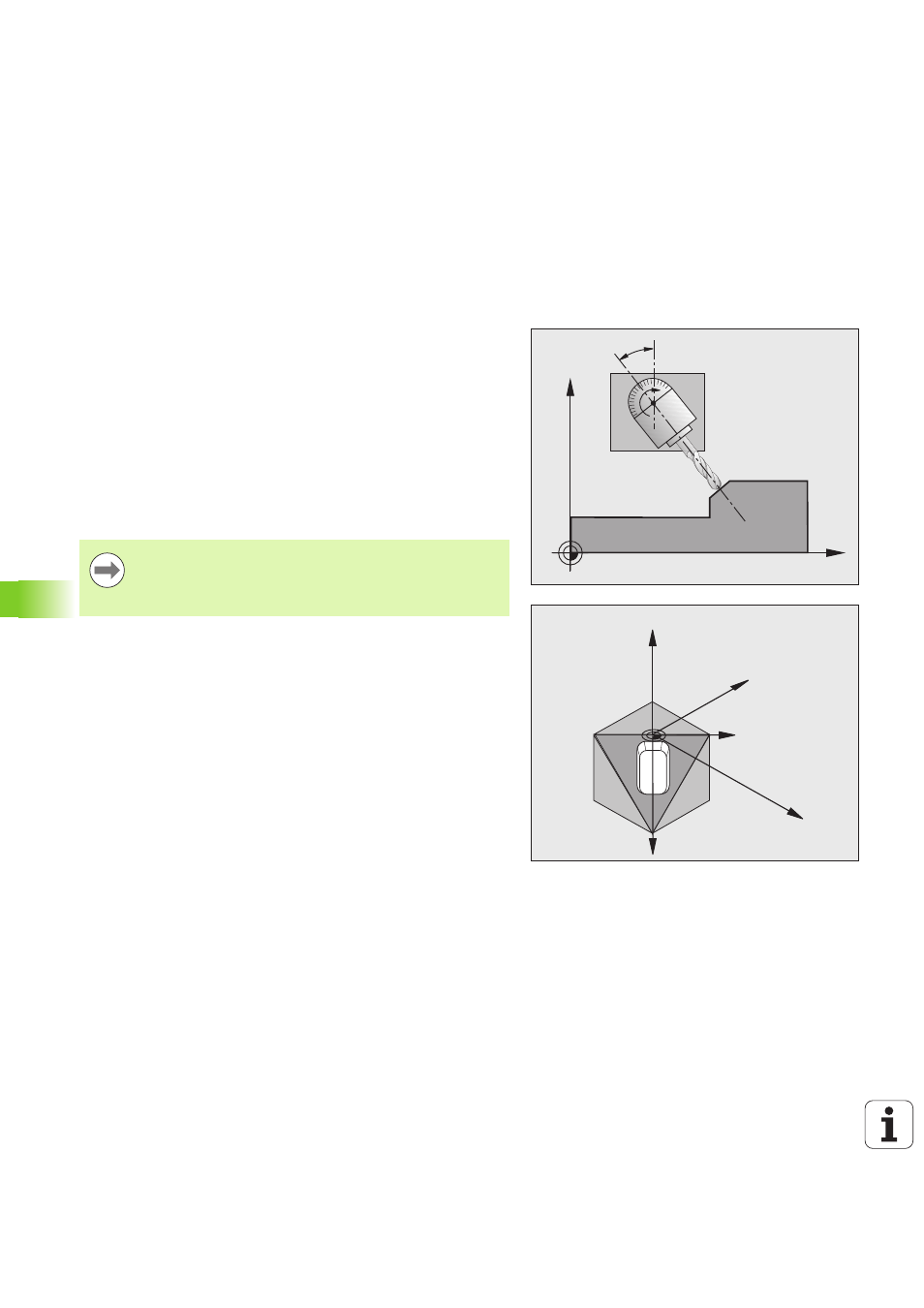

В цикле 19 путём ввода углов поворота определяется положение
плоскости обработки - другими словами положене оси
инструмента относительно жёсткой системы координат станка.
Положение плоскости обработки можно заать двумя способами:
Непосредственным вводом положения повернутых осей
Описанием положение плоскости обработки, используя до трех
поворотов (пространственных углов) фиксированной системы
координат станка. Можно получить значение вводимого
пространственного угла, выполнив сечение, пепендикулярное к
повернутой плоскости обработки и рассматривая это сечение с
той оси, относительно которо нужно осуществить поворот.
Двумя пространственными углами однозначно определяется
любое положение инстумента в пространстве.
Если положение плоскости обработки запрограммировано через
пространственный угол, система ЧПУ автоматичски рассчитывает
требуемые для этого установки углов осей поворота и записывает
их в параметрах от Q120 (A-ось) до Q122 (C-ось). Если озможны
два решения, ЧПУ выбирает наикратчайший путь, исходя из
нулевой установки осей ращения.
Последовательность вращений для расчета положения
плоскости задана: сначала ЧПУ поворачивает A-ось, потом B-ось
и, наконец, C-ось.
Цикл 19 действует с момента его определения в программе. Как
только в повернутой системе координат производится
перемещение какой-либо оси, начинает действовать коррекция
для этой оси. Есди коррекция должна рассчитываться по всем
осям, следует перемещать все оси.
Если функция Поворот Выполнения программы в ручном режиме
работы установлена в положениеАктивна, то введенное в этом
меню значение угла переписывается циклом 19 ПЛОСКОСТЬ
ОБРАБОТКИ.
Z
X
B
X
Z
Y
X'
Y'
Обратите внимание на то, что положение повернутой
системы координат и связанные с ней перемещения в
повернутой системе зависят от описания повернутой
плоскости.
