Циклы измерительного щупа: автоматическое определение базовых точек
15.3
БА
З
О
В
А
Я
ТО
Ч
К
А
В
ЦЕНТРЕ
ПЕРЕМЫЧКИ
(
цик
л
409, DIN/ISO: G409,
FC
L 3-
ф
у
нкция
)

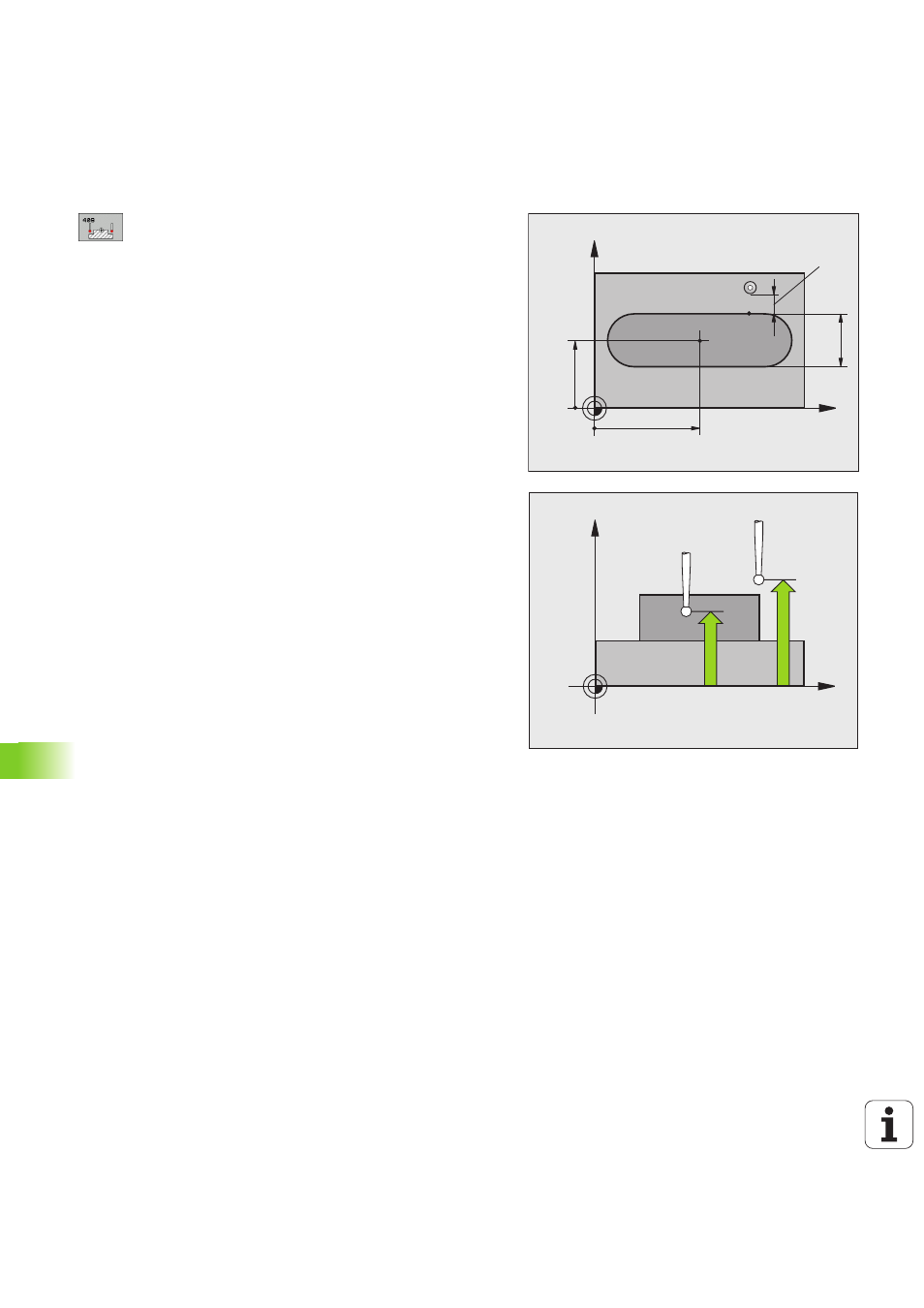

Параметры цикла
U
Центр по 1-ой оси Q321 (абсолютно): центр
перемычки по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q322 (абсолютно): центр
перемычки по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Ширина перемычки Q311 (в приращениях):
ширина перемычки независимо от положения в
плоскости обработки. Диапазон ввода от 0 до
99999,9999
U
Ось измерения (1=1-ая ось/2=2-ая ось) Q272: ось, по
которой должно выполняться измерение:
1: главная ось = ось измерения,
2: вспомогательная ось = ось измерения.
U
Высота измерения по оси щупа Q261
(абсолютно): координата центра сферы (=точки
контакта) по оси измерительного щупа, в
которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасный интервал Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
U
Номер в таблице Q305: задается номер в таблице
нулевых точек/таблице предустановок, под
которым ЧПУ должна сохранить коордиаты
центра перемычки. При вводе Q305=0 система
ЧПУ выводит индикацию автоматически так, что
новая базовая точка находится в центре
перемычки. Диапазон ввода от 0 до 2999
U
Новая базовая точка Q405 (aбсолютно):
координата по оси измерения, в которой система
ЧПУ должна расположить определенный центр
перемычки. Базовая настройка = 0. Диапазон
ввода от-99999,9999 до 99999,9999
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
