ИЗМЕРЕНИЕ
НАР
У
ЖНОГ
О
ПР
ЯМО
У
ГО
ЛЬНИКА
(
цик
л
424, DIN/ISO:
G424)
U
Безопасный интервал Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
U
Переход на безопасную высоту Q301: задается, как
измерительный щуп должен перемещаться между
точками измерения:
0: перемещение на высоту измерения между
точками измерения,
1: перемещение на безопасную высоту между
точками измерения.
или через PREDEF
U
Максимальная длина 1-ой стороны Q284:
наибольшая разрешенная длина цапфы.
Диапазон ввода от 0 до 99999,9999
U
Минимальная длина 1-ой стороны Q285:
наименьшая разрешенная длина цапфы.
Диапазон ввода от 0 до 99999,9999
U
Максимальная длина 2-ой стороны Q286:
наибольшая разрешенная ширина цапфы.
Диапазон ввода от 0 до 99999,9999
U
Минимальная длина 2-ой стороны Q287:
наименьшая разрешенная ширина цапфы.
Диапазон ввода от 0 до 99999,9999
U
Значение допуска центра по 1-ой оси Q279:
разрешенное отклонение положения по главной
оси плоскости обработки. Диапазон ввода от 0 до
99999,9999
U
Значение допуска центра по 2-ой оси Q280:
разрешенное отклонение положения по
вспомогательной оси плоскости обработки.
Диапазон ввода от 0 до 99999,9999

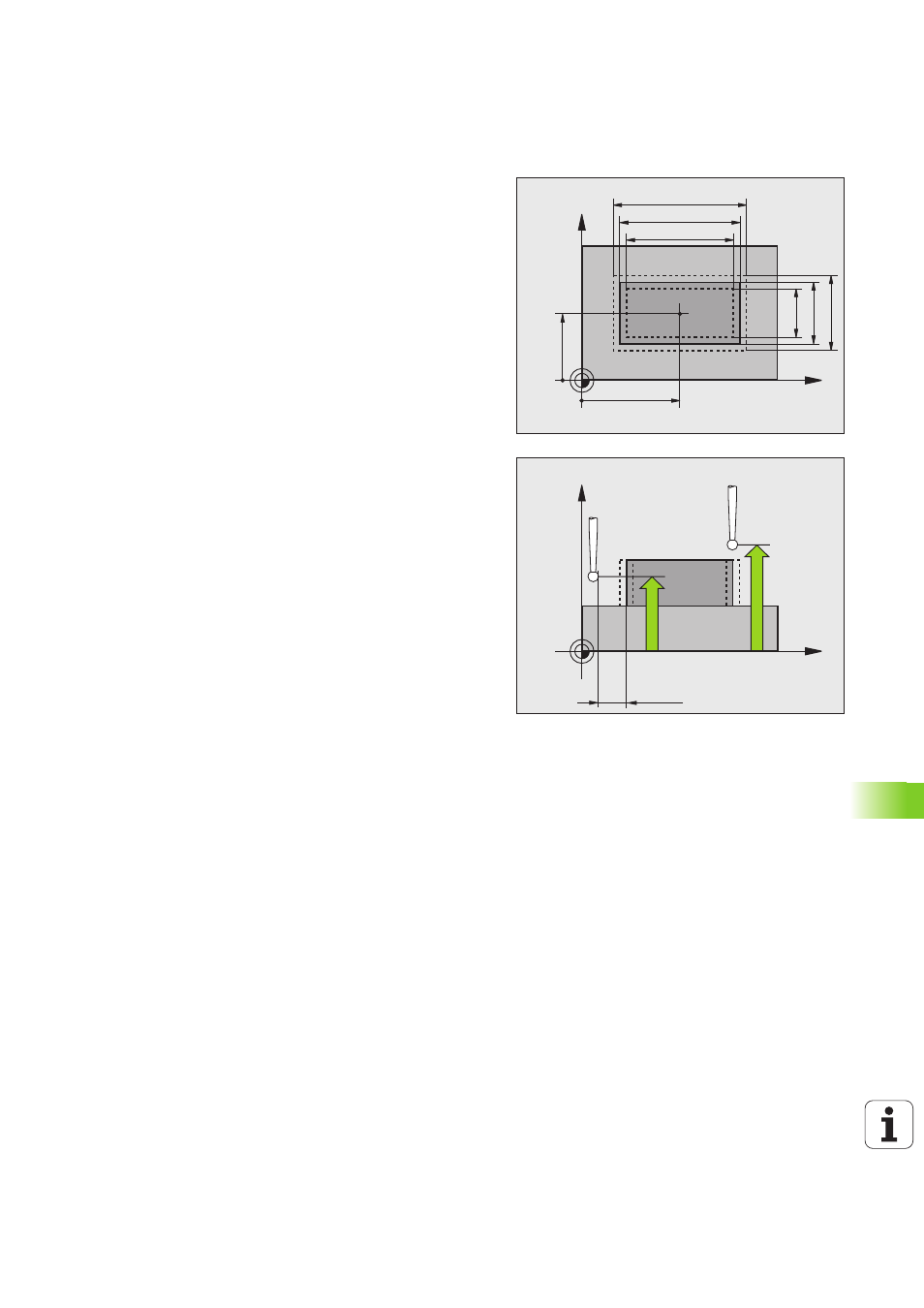

X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
