Параметры цикла
U Глубина фрезерования Q1 (в инкрементах):
расстояние поверхность заготовки – дно кармана.
Диапазон ввода от -99999,9999 до 99999,9999
U Перекрытие траектории коэффициент Q2: Q2 x
радиус инструмента дает врезание со стороны
боковой поверхности k. Диапазон ввода -от 0,0001
до 1,9999
U Припуск на чистовую обработку боковой
поверхности Q3 (в инкрементах): припуск на
чистовую обработку на плоскости обработки.
Диапазон ввода -от 99999,9999 до 99999,9999
U Припуск на чистовую обработку на глубине Q4 (в
инкрементах): припуск на чистовую обработку
глубины. Диапазон ввода от -99999,9999 до
99999,9999
U Координата поверхности заготовки Q5
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
U Безопасное расстояние Q6 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввод от 0 до 99999,9999 или через PREDEF
U Безопасная высота Q7 (абсолютная): абсолютная
высота, на которой невозможно столкновение с
заготовкой (для промежуточного
позиционирования и возврата в конце цикла)
Диапазон ввода от -99999,9999 до 99999,9999 или
через PREDEF
U Радиус внутреннего закругления Q8: радиус
скругления внутренних “углов”; заданное значение
связано с траекторией центра инструмента и
исользуется для плавных переходов между
элементами контура. Q8 не является радиусом,
т.к. система ЧПУ добавляет его в качестве
отдельного элемента контура между
запрограммированными элементами!
Диапазон ввода 0 до 99999,9999
U Направление вращения? Q9: направление
обработки карманов
„ Q9 = -1 встречная обработка карманов и
островов
„ Q9 = +1 попутная обработка карманов и
островов
„ Альтернативно PREDEF
Во время прерывания программы можно проверить параметры
обработки или изменить их.
Példa: NC-кадры
57 CYCL DEF 20 ДАННЫЕ КОНТУРА
Q1=-20 ;ГЛ. ФРЕЗЕРОВАНИЯ
Q2=1 ;ПЕРЕКР.ТРАЕКТОРИИ
Q3=+0.2 ;ПРИПУСК СБОКУ
Q4=+0.1 ;ПРИПУСК СНИЗУ
Q5=+30 ;КООРД. ПОВЕРХНОСТИ
Q6=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+80 ;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.5 ;РАДИУС СКРУГЛЕНИЯ
Q9=+1 ;НАПР. ВРАЩЕНИЯ

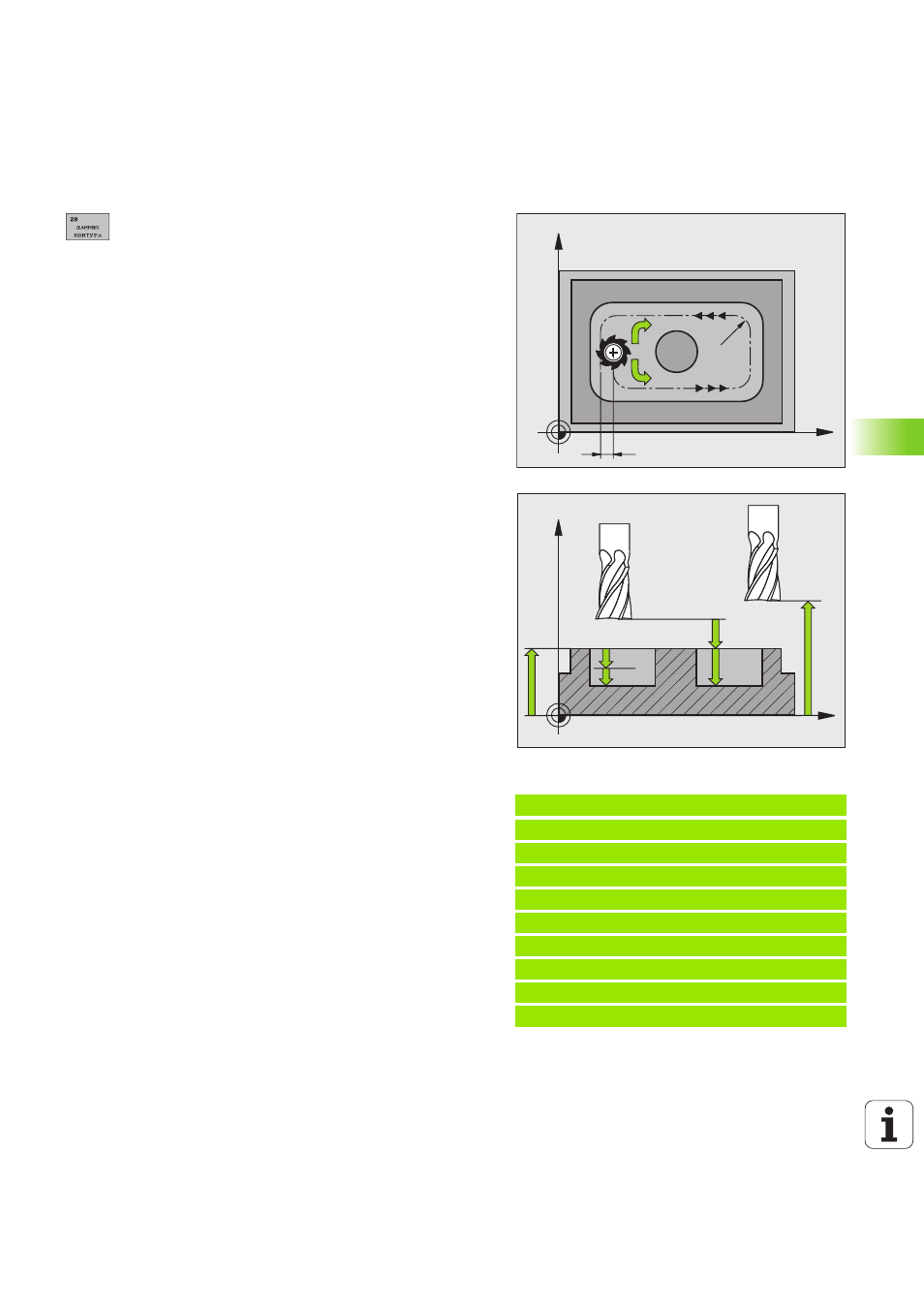

X
Y
k
Q9=+1
Q8
Q9=–1
X
Z
Q6
Q7
Q1
Q10
Q5
