Циклы измерительного щупа: автоматическое определение базовых точек
15.2
БА
З
О
В
А
Я
ТО
Ч
К
А
В
ЦЕНТРЕ
ПАЗА
(
цик
л
408, DIN/ISO: G408, FCL 3-
ф
у
нкция
)
Учитывайте при программировании!
Параметры цикла
U
Центр по 1-ой оси Q321 (абсолютно): центр паза по
главной оси плоскости обработки. Диапазон ввода
от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q322 (абсолютно): центр паза по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Ширина паза Q311 (в приращениях): ширина паза
независимо от положения в плоскости обработки.
Диапазон ввода от 0 до 99999,9999
U
Ось измерения (1=1-ая ось/2=2-ая ось) Q272: ось, по
которой должно выполняться измерение:
1: главная ось = ось измерения,
2: вспомогательная ось = ось измерения.
U
Высота измерения по оси щупа Q261
(абсолютно): координата центра сферы (=точки
контакта) по оси измерительного щупа, в
которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасный интервал Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительного щупа, в которой
столкновение между щупом и деталью (зажимным
устройством) не может произойти. Диапазон
ввода от -99999,9999 до 99999,9999 или через
PREDEF
Осторожно, опасность столкновения!
Во избежание столкновения измерительного щупа с
обрабатываемой деталью ширину паза лучше вводить
заниженной.
Если ширина паза и безопасный интервал не
допускают предварительного позиционирования
вблизи точек измерения, то система ЧПУ производит
измерение, всегда исходя из центра паза. В этом
случае измерительный щуп меду двумя точками
измерения не перемещается на безопасную высоту.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.

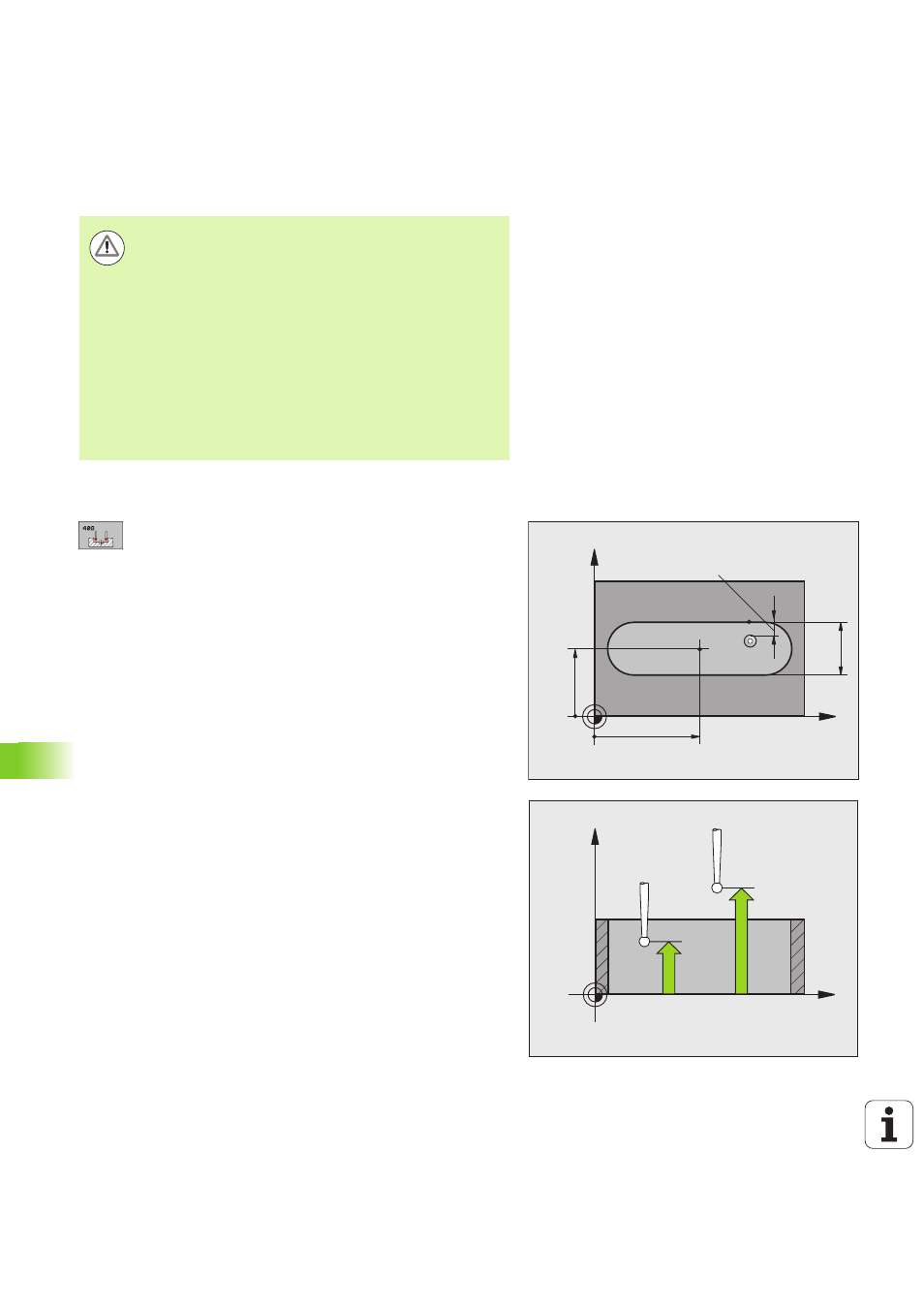

X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
