120 Циклы обработки: нарезание резьбы / резьбофрезерование
4.7
РЕЗЬБО
ФРЕЗЕР
ОВ
АНИЕ
И
ЗЕНКЕР
ОВ
АНИЕ
(
цик
л
263, DIN/ISO: G263)

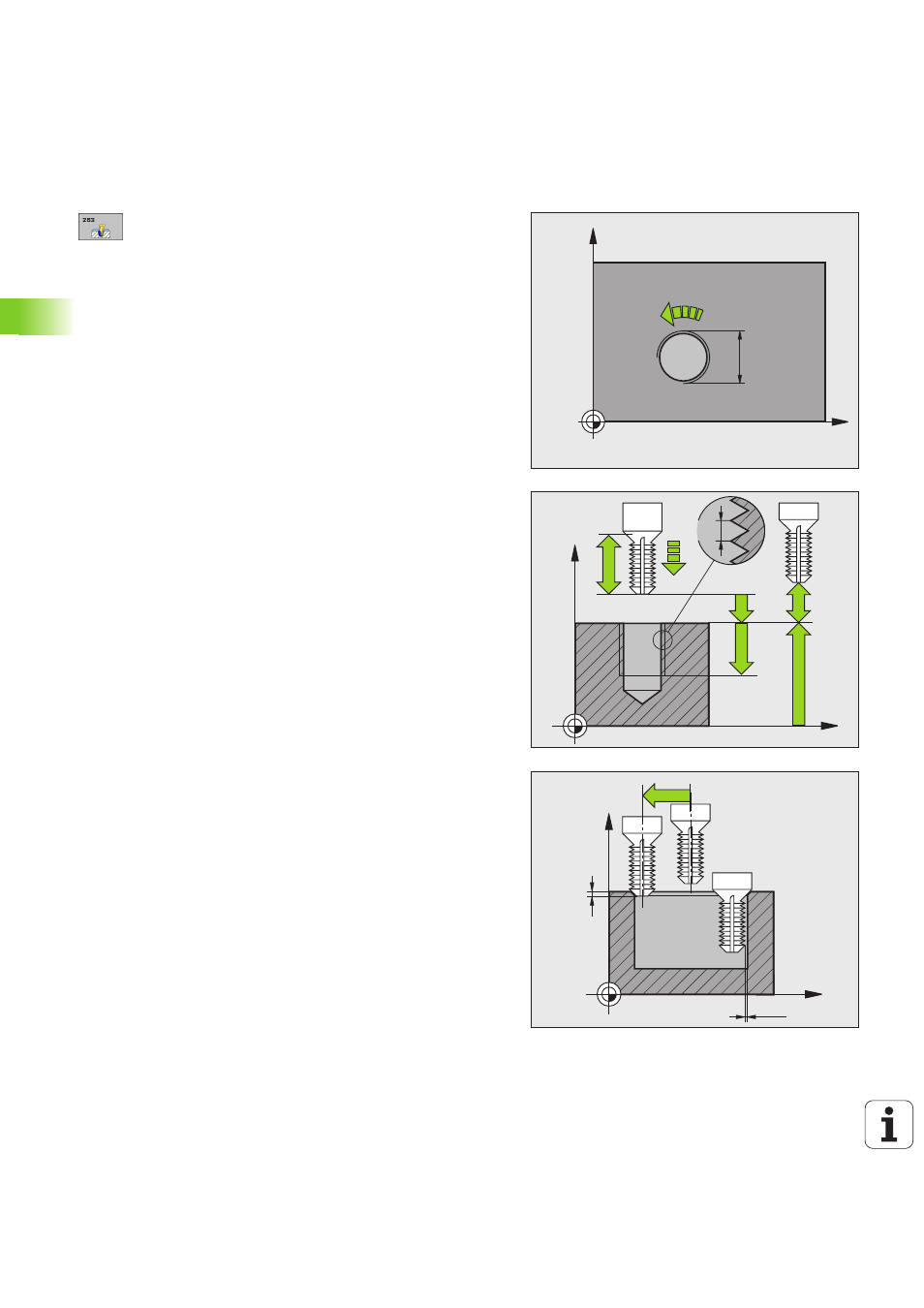

Параметры цикла
U Заданный диаметр Q335: диаметр резьбы.
Диапазон ввода от 0 до 99999,9999
U Шаг резьбы Q239: шаг резьбы. Правое или левое
направление резьбы определяется знаками +/-:
+= правая резьба
– = левая резьба
Диапазон ввода -99,9999 до 99,9999
U Глубина резьбы Q201 (в инкрементах): расстояние
между поверхностью заготовки и дном резьбы.
Диапазон ввода от -99999,9999 до 99999,9999
U Глубина зенкерования Q356: (в
инкрементах): расстояние между
поверхностью заготовки и
вершиной инструмента. Диапазон
ввода от -99999,9999 до 99999,9999
U Подача предварительного позиционирования Q253:
скорость перемещения инструмента при врезании
в заготовку или при выходе из заготовки в мм/мин.
Диапазн ввода от 0 до 99999,999 или через FMAX,
FAUTO, PREDEF
U Вид фрезерования Q351: вид обработки
фрезерованием при M3
+1 = попутное фрезерование
–1 = встречное фрезерование
или через PREDEF
U Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
U Безопасное расстояние сбоку Q357 (в инкрементах):
расстояние от режущей кромки инструмента до
стенки отверстия. Диапазон ввода от 0 до
99999,9999
U Глубина с торцевой стороны Q358 (в инкрементах):
расстояние между поверхностью заготовки и
вершиной инструмента во время зенкерования
торцевой стороны. Диапазон ввода от -99999,9999
до 99999,9999
U Смещение зенкерования по торцевой стороне Q359
(в инкрементах): расстояние, на которое система
ЧПУ смещает центр инструмента относительно
центра отверстия. Диапазон ввода от 0 до
99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q356
X
Z
Q359
Q357
Q358
