HEIDENHAIN iTNC 530 333
14.7
Выравнив
ание
нак
л
она
де
тали
через
ос
ь
С
(
цик
л
405, DIN/ISO: G405)

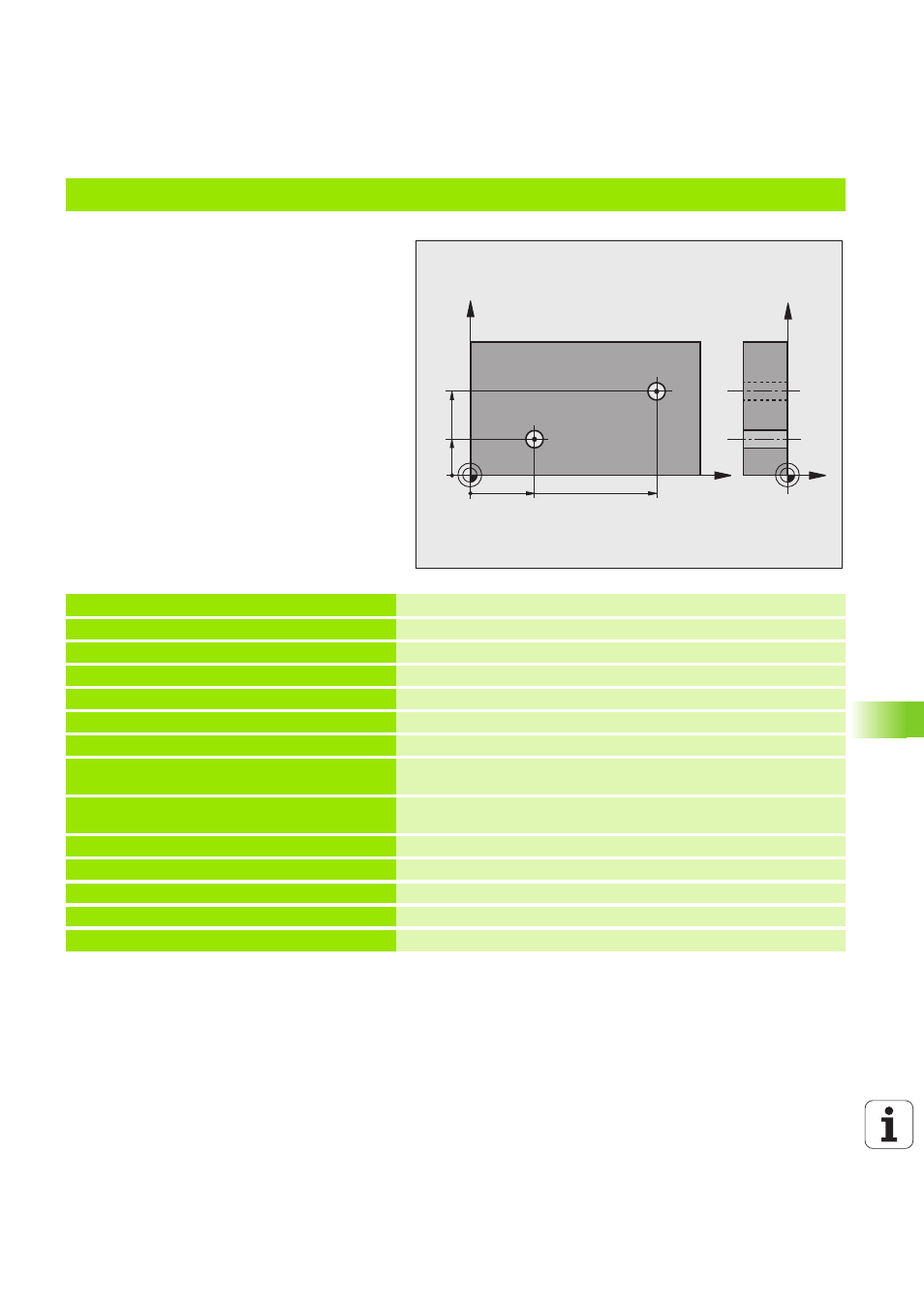

Пример: Определение базового поворота по двум отверстиям
0 BEGIN PGM CYC401 ММ
1 TOOL CALL 69 Z
2 TCH PROBE 401 ROT 2 ОТВЕРСТИЯ
Q268=+25 ;1-Й ЦЕНТР ПО 1-ОЙ ОСИ Центр 1-го отверстия: координата X
Q269=+15 ;1-Й ЦЕНТР ПО 2-ОЙ ОСИ Центр 1-го отверстия: координата Y
Q270=+80 ;2-Й ЦЕНТР ПО 1-ОЙ ОСИ Центр 2-го отверстия: координата X
Q271=+35 ;2-Й ЦЕНТР ПО 2-ОЙ ОСИ Центр 2-го отверстия: координата Y
Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Координата по оси измерительного щупа, по которой
осуществляется измерение
Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА Высота, на которой ось измерительного щупа может
перемещаться без столкновения
Q307=+0 ;ПРЕДУСТ. БАЗ. ПОВ. Угол опорной прямой
Q402=1 ;ВЫРАВНИВАНИЕ Компенсация наклона путем поворота круглого стола
Q337=1 ;УСТАНОВКА НУЛЯ После выравнивания установить индикацию в 0
3 CALL PGM 35K47 Вызов обрабатывающей программы
4 END PGM CYC401 ММ
X
Y
25
35
Z
Y
80
15
