HEIDENHAIN iTNC 530
117
4.6
РЕЗЬБОФРЕЗЕР
ОВ
АНИЕ
(
цик
л
262, DIN/ISO: G262)

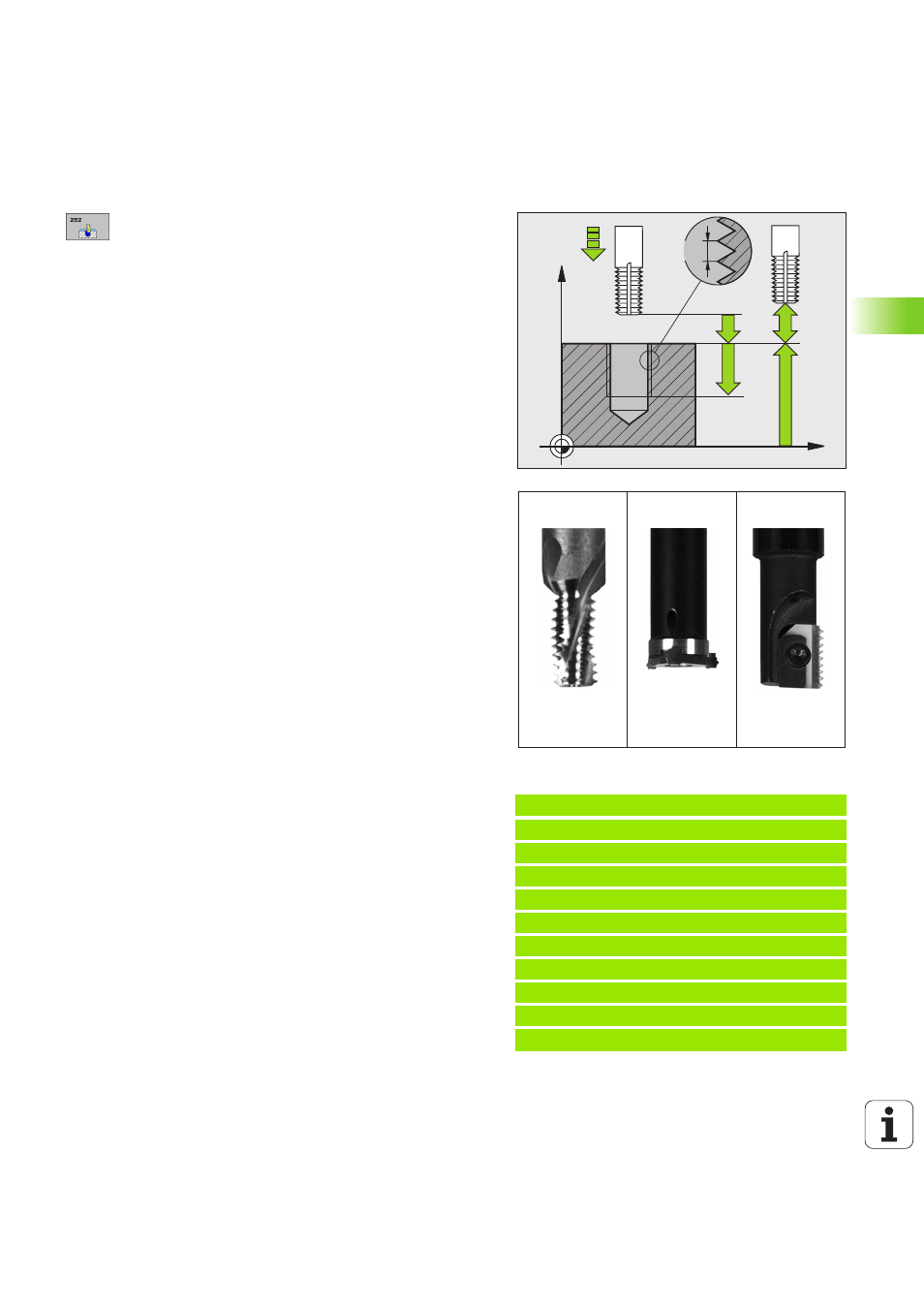

Параметры цикла
U
Заданный диаметр Q335: диаметр резьбы.
Диапазон ввода от 0 до 99999,9999
U
Шаг резьбы Q239: шаг резьбы. Правое или левое
направление резьбы определяется знаками +/-:
+= правая резьба
– = левая резьба
Диапазон ввода -99,9999 до 99,9999
U
Глубина резьбы Q201 (в инкрементах): расстояние
между поверхностью заготовки и дном резьбы.
Диапазон ввода от -99999,9999 до 99999,9999
U
Число витков Q355: количество витков резьбы, на
которые смещается инструмент:
0 = 360° спиральная линия на глубину резьбы
1 = непрерывная спиральная линия по всей длине
резьбы
>1 = несколько винтовых проходов с подводом и
отводом, между которыми система ЧПУ смещает
инструмент на величину, полученную при
умножении количества витков резьбы Q355 на
величину шага резьбы. Диапазон ввода от 0 до
99999
U
Подача предварительного позиционирования Q253:
скорость перемещения инструмента при врезании
в заготовку или при выходе из заготовки в мм/мин.
Диапазн ввода от 0 до 99999,999 или через FMAX,
FAUTO, PREDEF
U
Вид фрезерования Q351: вид обработки
фрезерованием при M3
+1 = попутное фрезерование
–1 = встречное фрезерование
или через PREDEF
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода -от 99999,9999 до 99999,9999
U
2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, при которой
столкновение инструмента и заготовки (зажимного
писпособления) невозможно. Диапазон ввода от 0
до 99999,9999 или через PREDEF
U
Подача фрезерования Q207: скорость
передвижения инструмента при фрезеровке в
мм/мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO
Példa: NC-кадры
25 CYCL DEF 262 РЕЗЬБОФРЕЗЕРОВАНИЕ
Q335=10 ;ЗАДАННЫЙ ДИАМЕТР
Q239=+1.5 ;ШАГ
Q201=-20 ;ГЛУБИНА РЕЗЬБЫ
Q355=0
;ЧИСЛО ВИТКОВ
Q253=750 ;ПОДАЧА ПРЕДВ. ПОЗИЦ.
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+30 ;КООРД. ПОВЕРХ.
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
Q355 = 1
Q355 > 1
Q355 = 0
