Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming
Страница 386
386
Циклы измерительного щупа: автоматическое определение базовых точек
15.13
БА
З
О
В
А
Я
ТО
Ч
К
А
ОТ
ДЕЛЬНАЯ
ОСЬ
(
цик
л
419, DIN/ISO: G419)

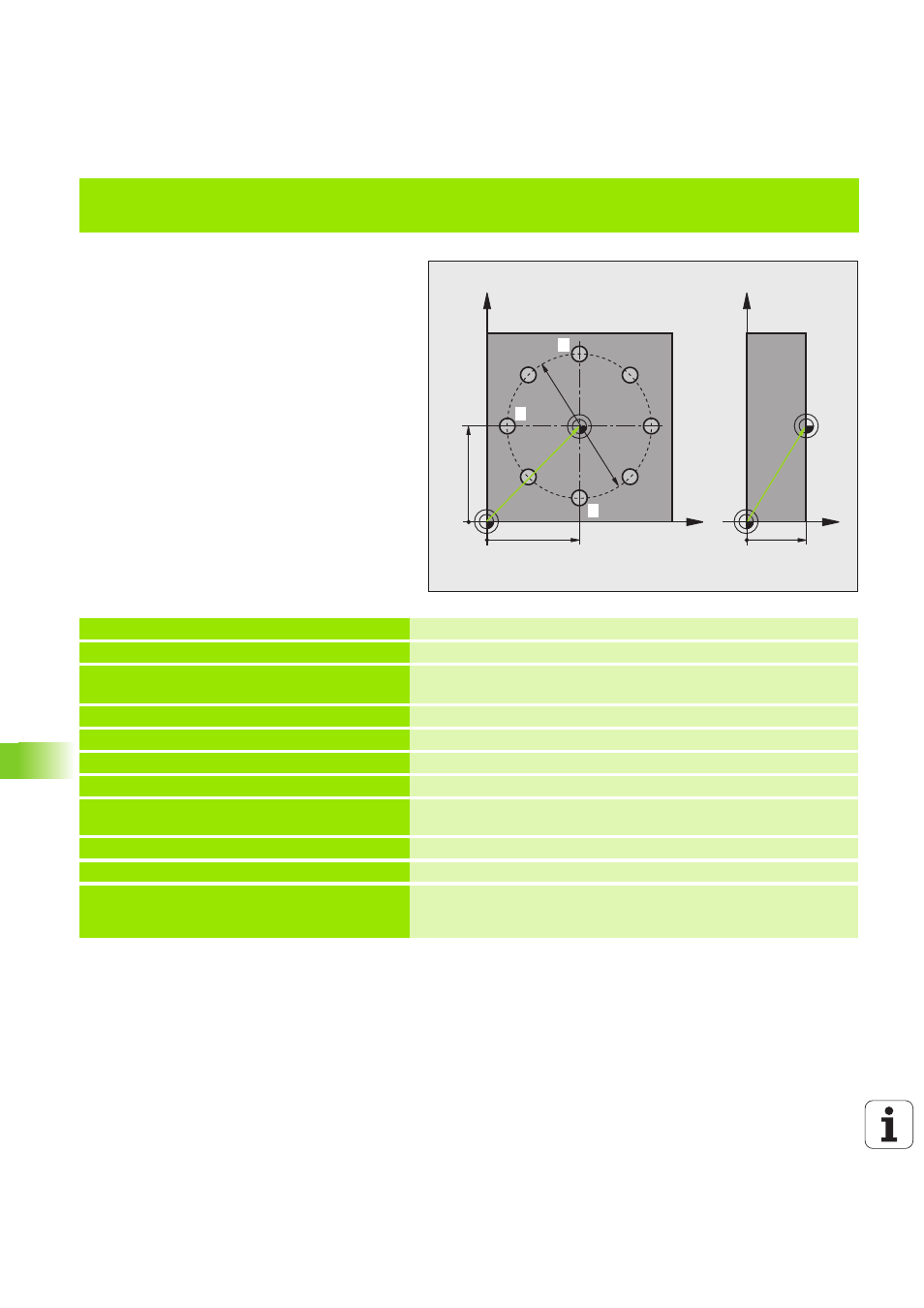

Пример: Задание точки привязки к верхней грани детали и центру окружности
отверстий
Измеренный центр окружности отверстий
должен записываться в таблицу предустановок
для его последующего использования.
0 BEGIN PGM CYC416 ММ
1 TOOL CALL 69 Z
Вызвать инструмент 0 для установки оси измерительного щупа
2 TCH PROBE 417 БАЗ.ТОЧКА ОСИ ИЗМ.
ЩУПА
Определение цикла для установки базовой точки по оси
измерительного щупа
Q263=+7,5 ;1-АЯ ТОЧКА ПО 1-ОЙ ОСИ
Точка измерения: X-координата
Q264=+7,5 ;1-Я ТОЧКА ПО 2-Й ОСИ
Точка измерения: Y-координата
Q294=+25 ;1-Я ТОЧКА ПО 3-Й ОСИ
Точка измерения: Z-координата
Q320=0
;БЕЗОПАСНЫЙ ИНТЕРВАЛ
Безопасный интервал дополнительно к: MP6140
Q260=+50 ;БЕЗОПАСНАЯ ВЫСОТА
Высота, на которой ось измерительного щупа может
перемещаться без столкновения
Q305=1
;НОМЕР В ТАБЛИЦЕ
Записать координату Z в строку 1
Q333=+0 ;БАЗОВАЯ ТОЧКА
Установить ось измерительного щупа на 0
Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ
ИЗМЕР.
Сохранить рассчитанную базовую точку, связанную с системой
координат станка (REF-система), в таблице предустановок
PRESET.PR
X
Y
35
35
50
Z
Y
20
1
2
3
