Циклы измерительных щупов: автоматический контроль детали
16.12
ИЗМЕРЕНИЕ
ОК
Р
У
ЖНОС
ТИ
ОТВЕР
С
ТИЙ
(
цик
л
430, DIN/ISO: G430)
16.12ИЗМЕРЕНИЕ ОКРУЖНОСТИ
ОТВЕРСТИЙ (цикл 430,
DIN/ISO: G430)
Ход цикла

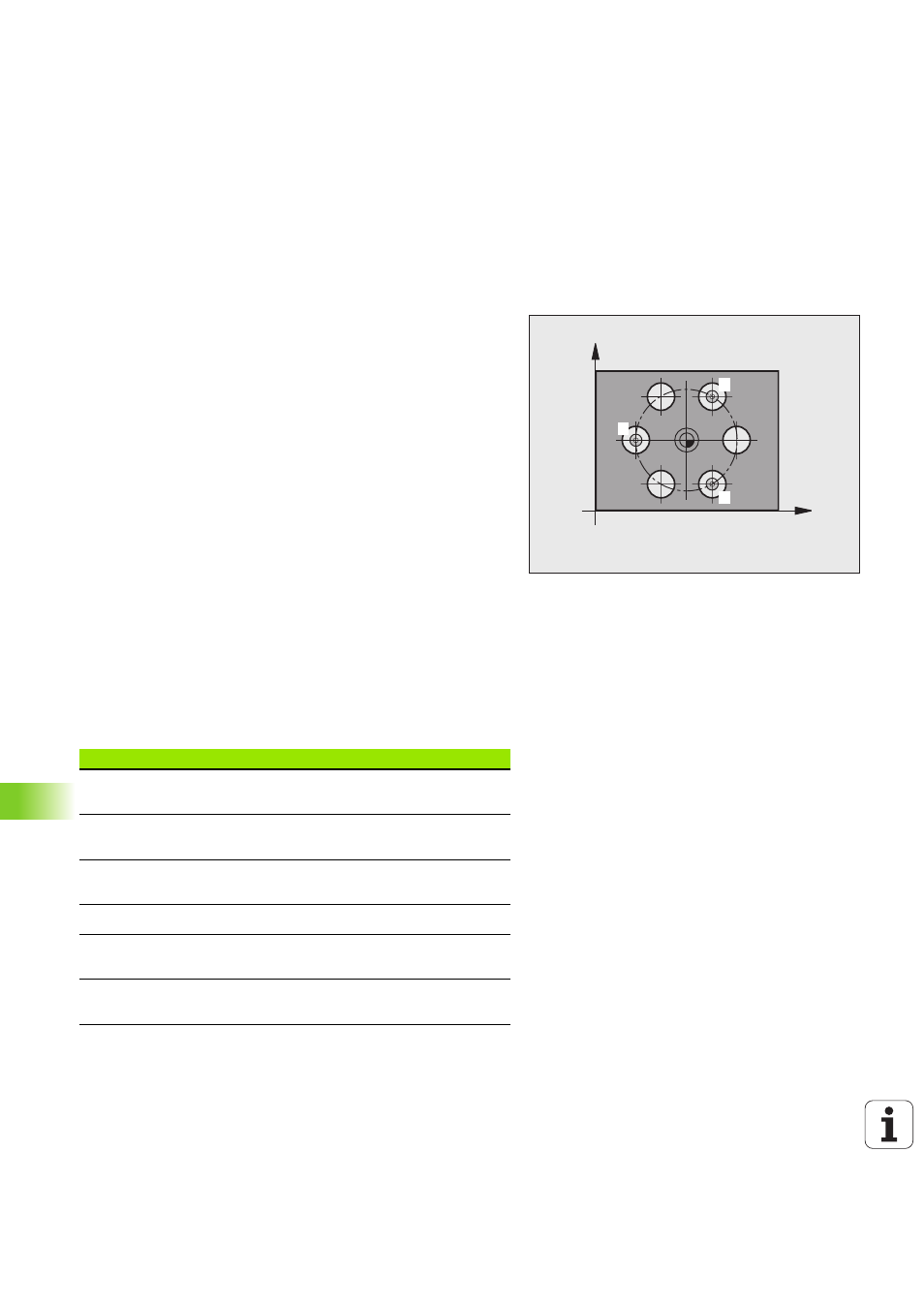

Цикл измерительного щупа 430 определяет центр и диаметр
окружности отверстий путем замера трех отверстий Ели в цикле
задаются соответствующие значения допуска, то ЧПУ
осуществляет сравнение заданного и фактичесого значения и
записывает это отклонение в системных параметрах.
1 ЧПУ позиционирует щуп на ускоренной подаче (значение из
MP6150 или MP6361) согласно алгоритму позиционирования
(смотри „Отработка циклов измерительного щупа” на странице
312) на введеный центр первого котверстия
1
2 Затем измерительный щуп перемещается на заданную высоту
измерения и путем четырех замеров определяет перый центр
отверстия.
3 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр второго отверстия
2
.
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех замеров определяет центр
второго отверстия.
5 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр третьего отверстия
3
.
6 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех замеров определяет центр
третьего отверстия.
7 Затем ЧПУ возвращает измерительный щуп на безопасную
высоту и запоминает фактические значения и отклоненя в
следующих параметрах Q:
X
Y
1
2
3
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
окружности отверстий
Q161
Отклонение центра по главной оси
Q162
Отклонение центра по
вспомогательной оси
Q163
Отклонение диаметра окружности
отверстий
