HEIDENHAIN iTNC 530
413
16.8
ИЗМЕРЕНИЕ
НАР
У
ЖНОГ
О
ПР
ЯМО
У
ГО
ЛЬНИКА
(
цик
л
424, DIN/ISO:
G424)
16.8 ИЗМЕРЕНИЕ НАРУЖНОГО
ПРЯМОУГОЛЬНИКА (цикл 424,
DIN/ISO: G424)
Ход цикла

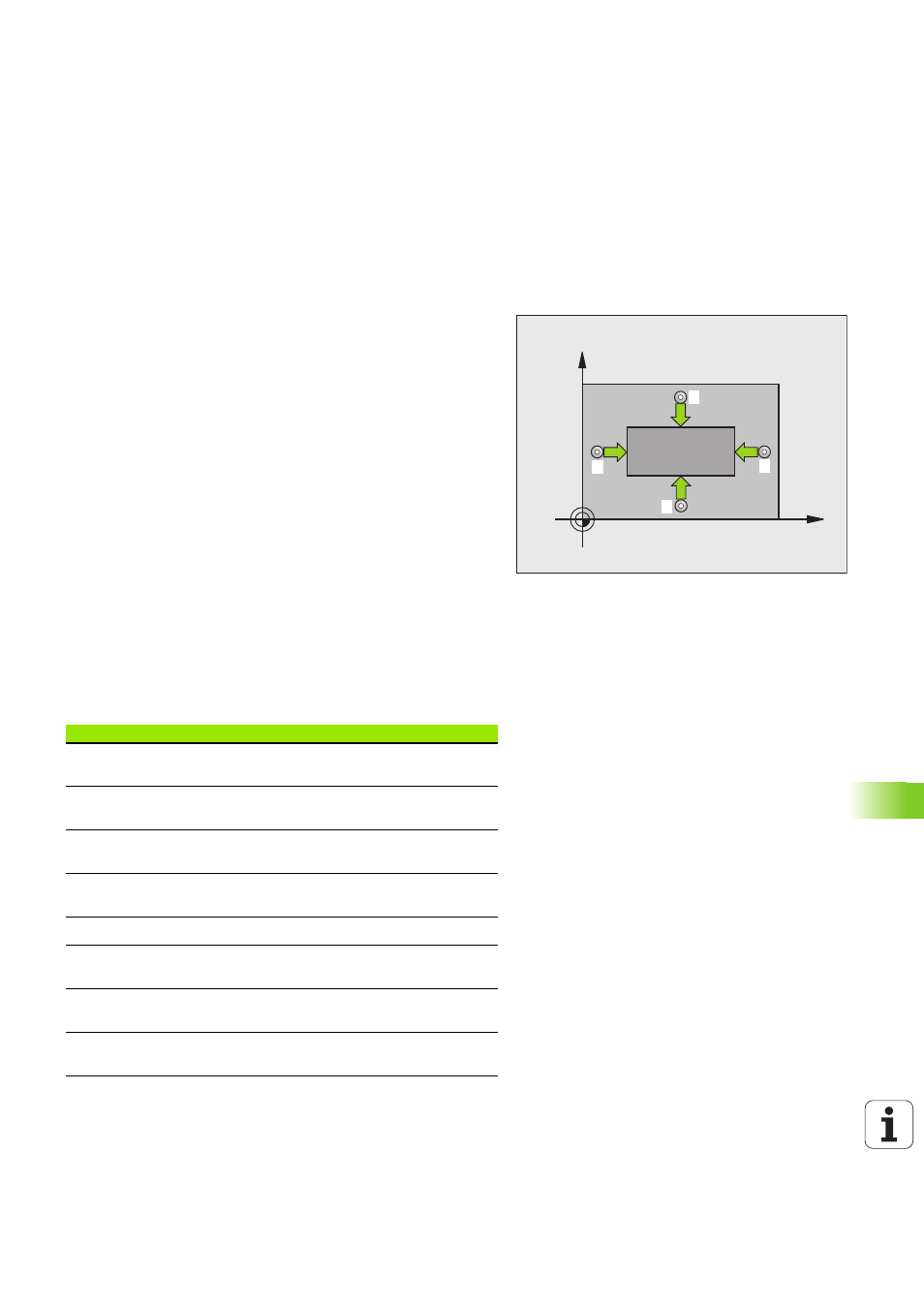

Цикл измерительного щупа 424 определяет центр, а также длину
и ширину прямоугольной цапфы. Если в цикле задатся
соответствующие значения допуска, то ЧПУ осуществляет
сравнение заданного и фактического значения и аписывает это
отклонение в системных параметрах.
1 Система ЧПУ перемещает щуп на ускоренной подаче
(значение из MP6150 или MP6361) по алгоритму
позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 312) в точку измерения
1
.
Система ЧПУ расчитывает точки измерения на основе данных
в цикле и безопасного интервала из MP6140
2 Затем щуп перемещается на заданную высоту измерения и
производит первый замер с измерительной подачей (MP6120
или MP6360)
3 После этого щуп перемещается либо параллельно оси на
высоту измерения, либо линейно на безопасную высоту к
следующей точке измерения
2
и выполняет там второе
измерение.
4 ЧПУ перемещает измерительный щуп в точку измерения
3
, а
затем в точку измерения
4
и выполняет третий и,
соответственно, четвертый замер.
5 Затем ЧПУ возвращает измерительный щуп на безопасную
высоту и запоминает фактические значения и отклоненя в
следующих параметрах Q:
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q154
Фактическое значение длины стороны
по главной оси
Q155
Фактическое значение длины стороны
по вспомогательной оси
Q161
Отклонение центра по главной оси
Q162
Отклонение центра по
вспомогательной оси
Q164
Отклонение длины стороны по главной
оси
Q165
Отклонение длины стороны по
вспомогательной оси
