1) 15.5 БАЗОВАЯ ТОЧКА НАРУЖНЫЙ
ПРЯМОУГОЛЬНИК (цикл 411,
DIN/ISO: G411)
Ход цикла

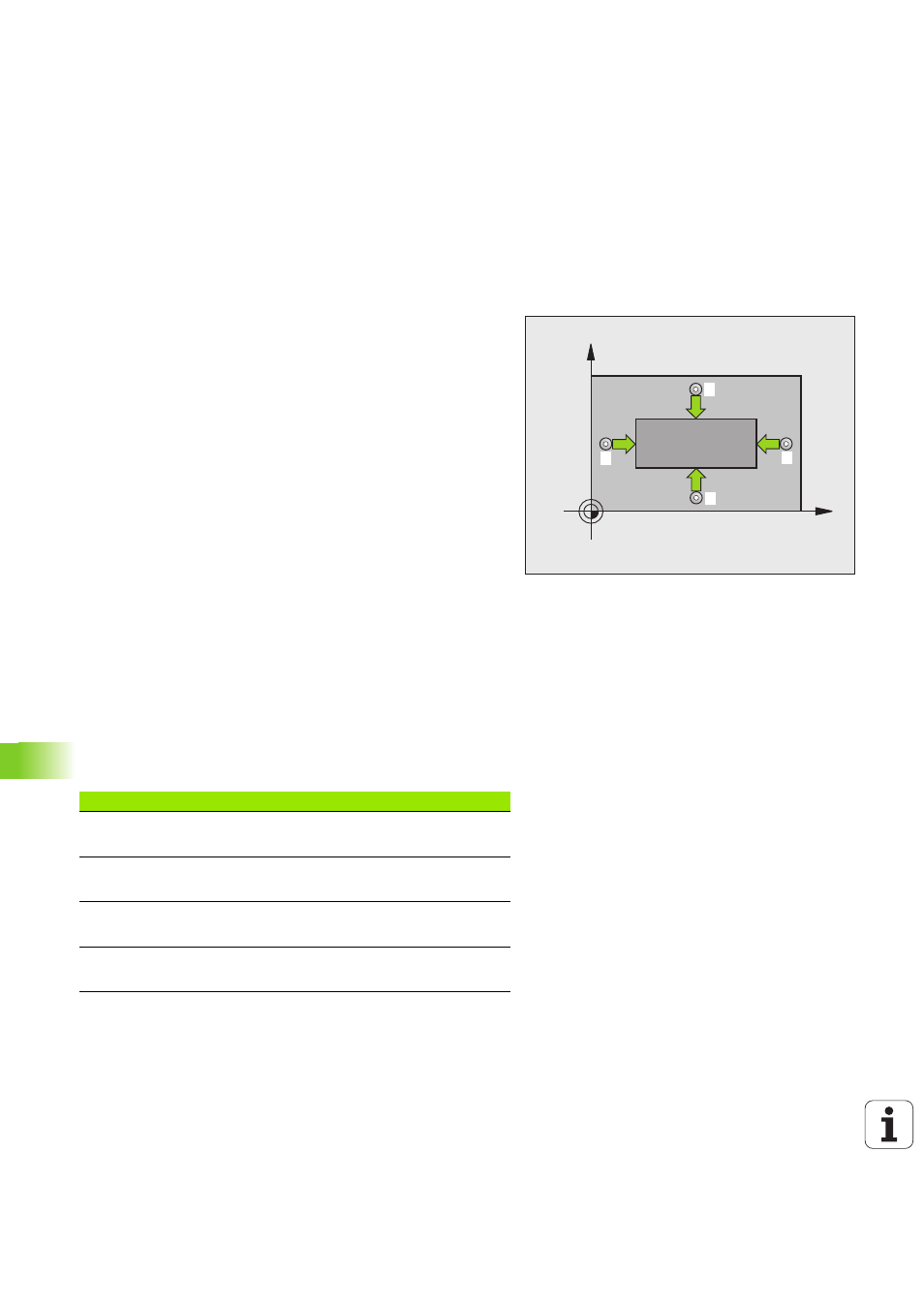

Цикл измерительного щупа 411 определяет центр прямоугольной
цапфы и устанавливает его в качестве базовой тчки. На выбор
система ЧПУ может записывать этот центр в таблицу нулевых
точек или в таблицу предварительных установок.
1 Система ЧПУ перемещает щуп на ускоренной подаче
(значение из MP6150 или MP6361) по алгоритму
позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 312) в точку измерения
1
.
Система ЧПУ расчитывает точки измерения на основе данных
в цикле и безопасного интервала из MP6140
2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию измерения с подачей
Измерение (MP6120 или MP6360)
3 После этого щуп перемещается либо параллельно оси на
высоту измерения, либо линейно на безопасную высоту к
следующей точке измерения
2
и выполняет там второе
измерение.
4 ЧПУ перемещает измерительный щуп в точку измерения
3
, а
затем в точку измерения
4
и выполняет третье
и,соответственно, четвертое измерение.
5 Затем система ЧПУ устанавливает щуп обратно на
безопасную высоту и обрабатывает полученную базовую
точку в зависимости от параметров цикла Q303 и Q305
(смотри „Сохранение рассчитанной базовой точки в памяти” на
странице 338).
6 При необходимости ЧПУ затем отдельным измерением
определяет также базовую точку по оси измерительного щуа и
сохраняет фактическое значение в следующих Q-параметрах
X
Y
1
2
4
3
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q154
Фактическое значение длины стороны
по главной оси
Q155
Фактическое значение длины стороны
по вспомогательной оси
