HEIDENHAIN iTNC 530 359
15.7
БА
З
О
В
А
Я
ТО
Ч
К
А
НАР
У
ЖНАЯ
ОКР
У
ЖНОС
ТЬ
(
цик
л
413, DIN/ISO:
G413)
Учитывайте при программировании!

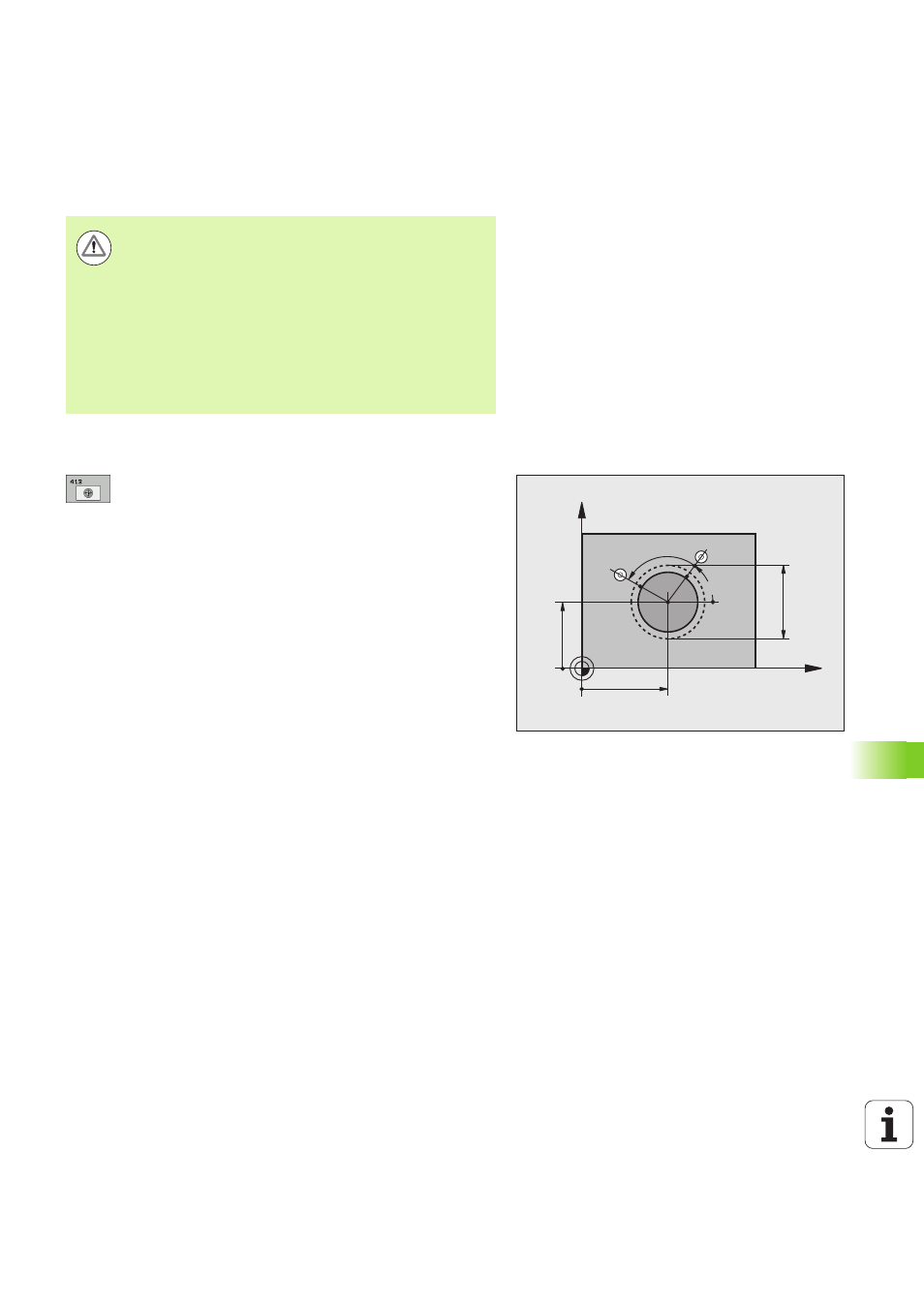

Параметры цикла
U Центр по 1-ой оси Q321 (абсолютно): центр цапфы
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U Центр по 2-ой оси Q322 (абсолютно): центр цапфы
по вспомогательной оси плоскости обработки. При
программировании Q322 = 0 ЧПУ выравнивает
центр отверстия по положительной оси Y; при
программировании Q322 не равным 0 ЧПУ
ориентирует центр оверстия на заданную
позицию. Диапазон ввода от -99999,9999 до
99999,9999
U Заданный диаметр Q262: приблизительный
диаметр цапфы. Ввести завышенное значение.
Диапазон ввода от 0 до 99999,9999
U Начальный угол Q325 (абсолютно): угол между
главной осью плоскости обработки и первой
точкой измерения. Диапазон ввода от -360,0000
до 360,0000
U Угловой шаг Q247 (в приращениях): угол между
двумя точками измерения, знак перед угловым
шагом задает направление вращеня (- = по
часовой стрелке), в котором измерительный щуп
перемещается к следующей точке измерения. При
необхоимости измерить дугу окружности
программируйте угловой шаг менее 90°. Диапазон
ввода от -120,0000 до 120,0000
Осторожно, опасность столкновения!
Во избежание столкновения между измерительным
щупом и обрабатываемой деталью заданный диаметр
цапфы лучше вводить завышенным.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.
Чем меньше запрограммированный угловой шаг Q247,
тем менее точно ЧПУ рассчитывает базовую точку.
Минимально вводимое значение: 5°.
X
Y
Q322
Q321
Q262
Q325
Q247
