Циклы измерительных щупов: автоматический контроль детали
16.13
ИЗМЕРЕНИЕ
ПЛОСКОС
Т
И
(
цик
л
431, DIN/ISO: G431)
16.13ИЗМЕРЕНИЕ ПЛОСКОСТИ
(цикл 431, DIN/ISO: G431)
Ход цикла

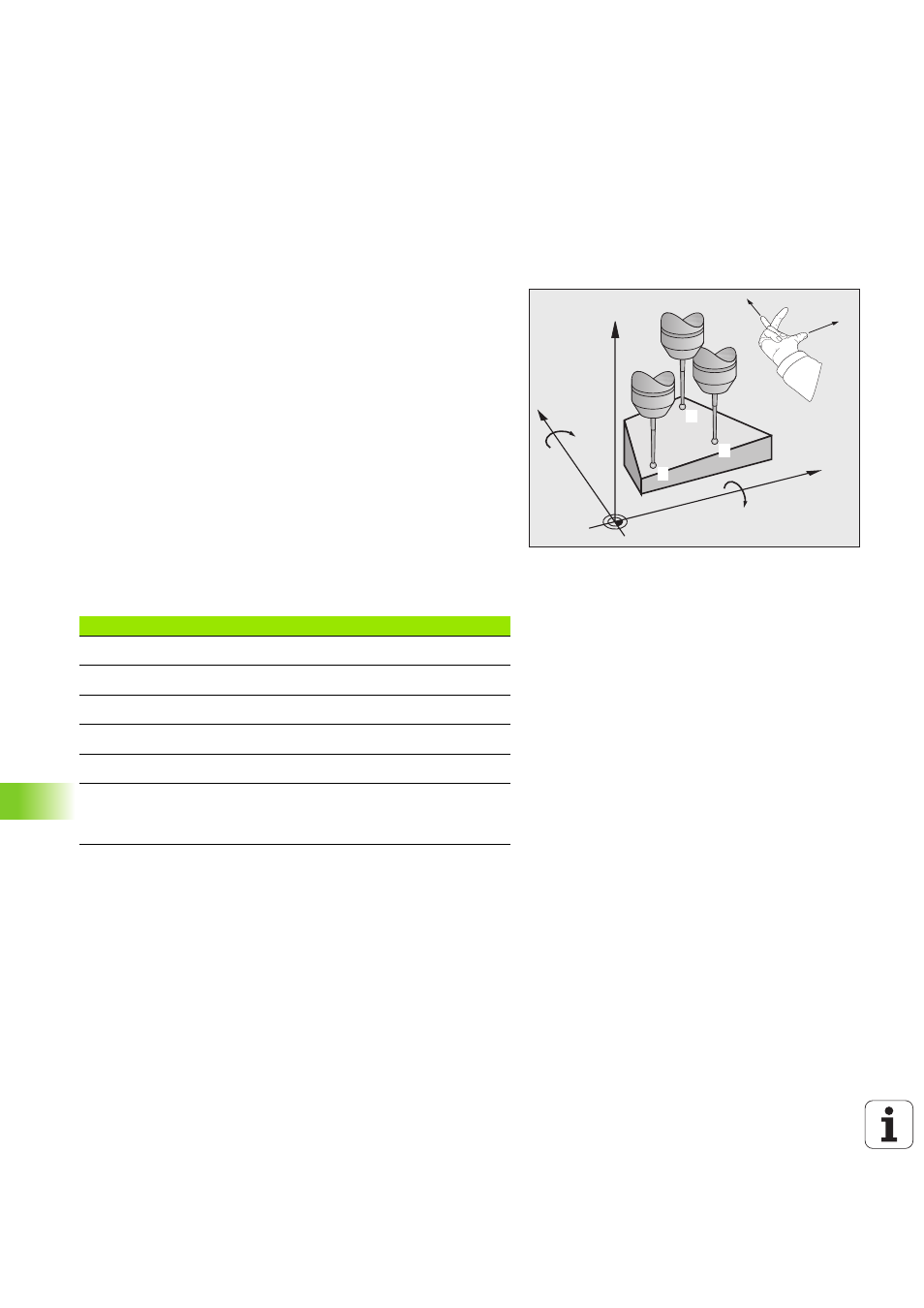

Цикл измерительного щупа 431 определяет угол плоскости путем
измерения трех точек и сохраняет эти значения в системных
параметрах.
1 ЧПУ позиционирует щуп на ускоренной подаче (значение из
MP6150 или MP6361) по алгоритму позиционирования (смотри
„Отработка циклов измерительного щупа” на странице 312) к
запрограммированной точке измерения
1
и там измеряет
первую точку плоскости. При этом ЧПУ смещает
измерительный щуп на безопасный интервал протв
направления измерения.
2 Измерительный щуп перемещается на безопасную высоту,
затем в плоскости обработки к точке измерения
2
и измеряет
там фактическое значение второй точки плоскости.
3 После этого щуп перемещается назад на безопасную высоту,
затем в плоскости обработки к точке измерения
3
и измеряет
там фактическое значение третьей точки плоскости.
4 Затем ЧПУ возвращает измерительный щуп на безопасную
высоту и сохраняет полученные значения угла в следующих
параметрах Q:
X
Z
Y
1
2
3
+X
+Y
A
B
Номер параметра
Значение
Q158
Угол проекции оси A
Q159
Угол проекции оси B
Q170
Пространственный угол A
Q171
Пространственный угол B
Q172
Пространственный угол C
от Q173 до Q175
Измеренные значения по оси
измерительного щупа (с первого по
третье измерение)
