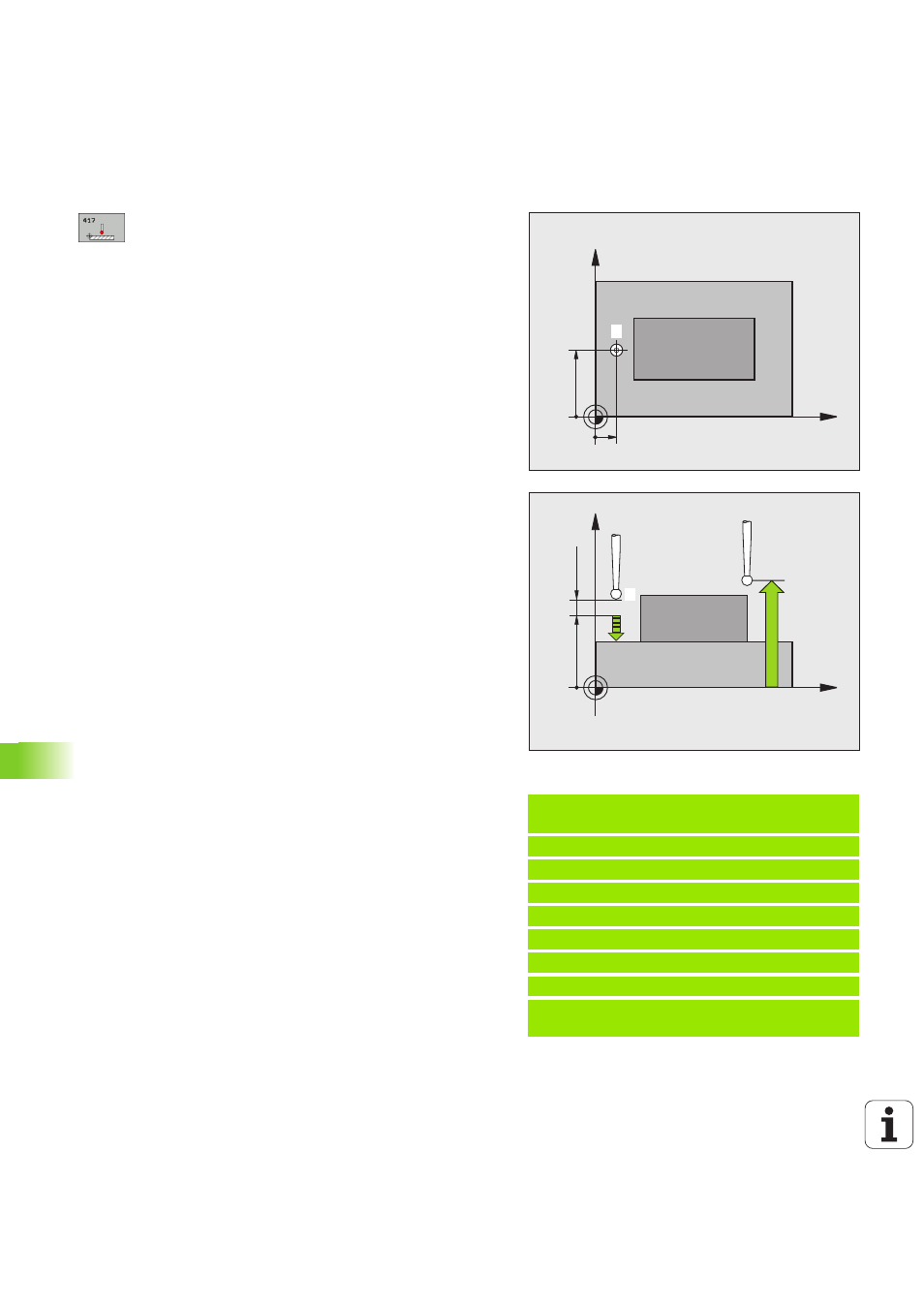

376 Циклы измерительного щупа: автоматическое определение базовых точек
15.1
1
БА
З
О
В
А
Я
ТО
Ч
К
А
ОСЬ
ЩУПА
(
цик
л
417, DIN/ISO: G417)
Параметры цикла
U 1-я измерительная точка по 1-ой оси Q263
(абсолютная): координата первой точки
измерения на главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U 1-я измерительная точка по 2-ой оси Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси плоскости
обработки. Диапазон вода от -99999,9999 до
99999,9999
U 1-я измерительная точка по 3-й оси Q294
(абсолютно): координата первой точки
измерения по оси измерительного щупа
Диапазон ввода от -99999,9999 до 99999,9999
U Безопасный интервал Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
U Номер нулевой точки в таблице Q305: задайте
номер в таблице нулевых точек/таблице
предустановок, под которым система ЧПУ должна
сохранить координату. При вводе Q305=0 ЧПУ
задает индикацию таким образом, что новая
базовая точка находится на измеряеой
поверхности. Диапазон ввода от 0 до 2999
U Новая базовая точка по оси измерительного щупа
Q333 (aбсолютная): координата по оси измерения,
в которую система ЧПУ должна установить
базовую точку. Базовая настройка = 0. Диапазон
ввода от -99999,9999 до 99999,9999
U Передача результата измерения (0,1) Q303:
задается, следует ли сохранить установленную
базовую точку в таблице нулевых точек или в
таблице предустановок:
-1: Не использовать! Вносится ЧПУ при записи
старых программ (смотри „Сохранение
рассчитанной базовой точки в памяти” на
странице 338).
0: записать определенную базовую точку в
активную таблицу нулевых точек. Базовой
системой является активна система координат
детали.
1: записать определнную базовую точку в таблицу
предустановок. Базовой системой является
система координат станка (REF-система).
Példa: NC-кадры
5 TCH PROBE 417 БАЗ. ТОЧКА ОСЬ ИЗМ.
ЩУПА
Q263=+25 ;1-Я ТОЧКА ПО 1-ОЙ ОСИ
Q264=+25 ;1-Я ТОЧКА ПО 2-ОЙ ОСИ
Q294=+25 ;1-Я ТОЧКА ПО 3-Й ОСИ
Q320=0 ;БЕЗОПАСНЫЙ ИНТЕРВАЛ
Q260=+50 ;БЕЗОПАСНАЯ ВЫСОТА
Q305=0 ;НОМЕР В ТАБЛИЦЕ
Q333=+0 ;БАЗОВАЯ ТОЧКА
Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ
ИЗМЕР.
X
Y
Q264
Q263
1
X
Z
Q260
Q294
MP61
40
+
Q320
1
