HEIDENHAIN iTNC 530
311
13.2
Перед
те
м
как
Вы
на
чинае
те
рабо
тать
с
цик
лами
из
мерительног
о
щупа
!

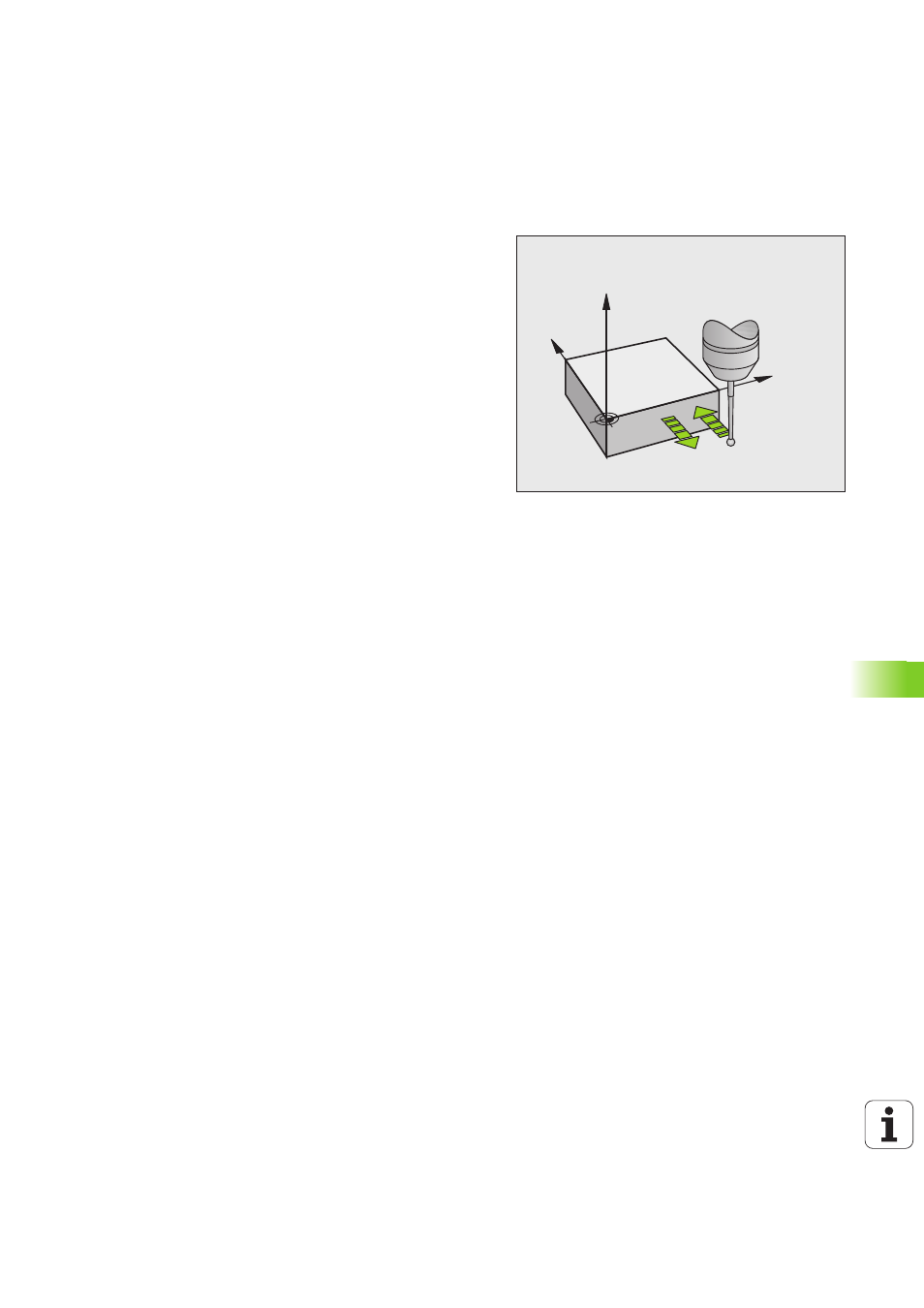

Переключающийся щуп, измерительная
подача: MP6120
В MP6120 определяется подача, на которой ЧПУ должно
производить измерение детали.
Переключающийся измерительный щуп,
подача для позиционирования: MP6150
В MP6150 задается подача, посредством которой ЧПУ
предварительно позиционирует измерительный щуп или
позицинирует его между точками измерения.
Переключающийся измерительный щуп,
ускоренная подача для перемещений
позиционирования: MP6151
В MP6151 задается, должно ЧПУ позиционировать щуп с подачей,
определенной в MP6150, или на ускоренном ходе станка.
Значение ввода = 0: позиционирование с подачей из MP6150
Значение ввода = 1: предварительное позиционирование на
ускоренной подаче
KinematicsOpt, граница допуска для режима
«Оптимизация»: MP6600
В MP6600 Вы устанавливаете границу допуска, начиная с которой
ЧПУ в режиме «Оптимизация» должно выводить указание, когда
определенные кинематические данные выходят за пределы этого
значения. Предварительная установка: 0,05. Чем больше
размеры станка, тем большие значения следует выбирать
Диапазон ввода 0,001 до 0,999
KinematicsOpt, допустимое отклонение
радиуса калибровочного шарика: MP6601
В MP6601 Вы устанавливаете максимально допустимое
отклонение радиуса калибровочного шарика, автоматически
измернного циклами, от заданного циклового параметра.
Диапазон ввода: от 0,01 до 0,1
ЧПУ рассчитывает радиус калибровочного шарика дважды у
каждой точки измерения через каждые 5 точек измереия. Если
радиус больше чем Q407 + MP6601, то выдается сообщение об
ошибке, так как в этом случае система предполагает наличие
загрязнения.
Если определенный ЧПУ радиус меньше чем 5 * (Q407 - MP6601),
тогда ЧПУ также выдает сообщение об ошибке.
Y
X
Z
MP6120
MP6360
MP6150
MP6361
