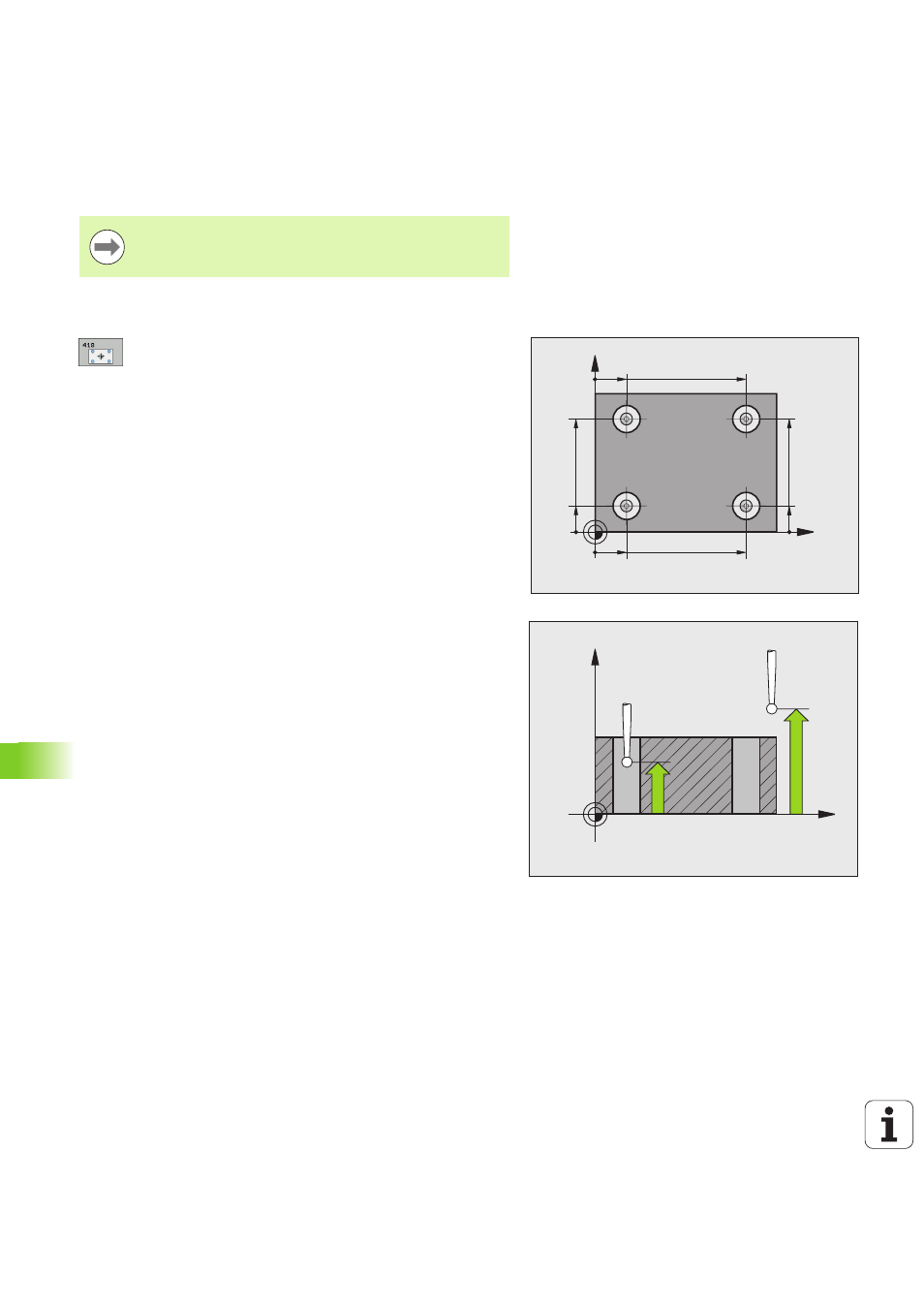

Циклы измерительного щупа: автоматическое определение базовых точек
15.12
БА
З
О
В
А
Я
Т
ОЧКА
ЦЕНТР
4
ОТВЕР
С
ТИЙ
(
цик
л
418, DIN/ISO: G418)
Учитывайте при программировании!
Параметры цикла
U
1 центр по 1-ой оси Q268 (абсолютно): центр
первого отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
1-й центр 2-ой оси Q269 (абсолютно): центр 1-го
отверстия по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
2-й центр по 1-ой оси Q270 (абсолютно): центр 2-го
отверстия по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-й центр по 2-ой оси Q271 (абсолютно): центр 2-го
отверстия по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
3-й центр по 1-ой оси Q316 (абсолютно): центр 3-го
отверстия по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
3-й центр по 2-ой оси Q317 (абсолютно): центр 3-го
отверстия по +вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 д
99999,9999
U
4-й центр по 1-ой оси Q318 (абсолютно): центр 4-го
отверстия по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
4-й центр по 2-ой оси Q319 (абсолютно): центр 4-го
отверстия по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.
X
Y
Q269
Q268
Q270
Q317
Q271
Q318
Q316
Q319
X
Z
Q261
Q260
