HEIDENHAIN iTNC 530
235
9.1 SL-
цик
л
ы
со
сл
о
ж
ной
фо
рмуло
й
ко
н
тур
а

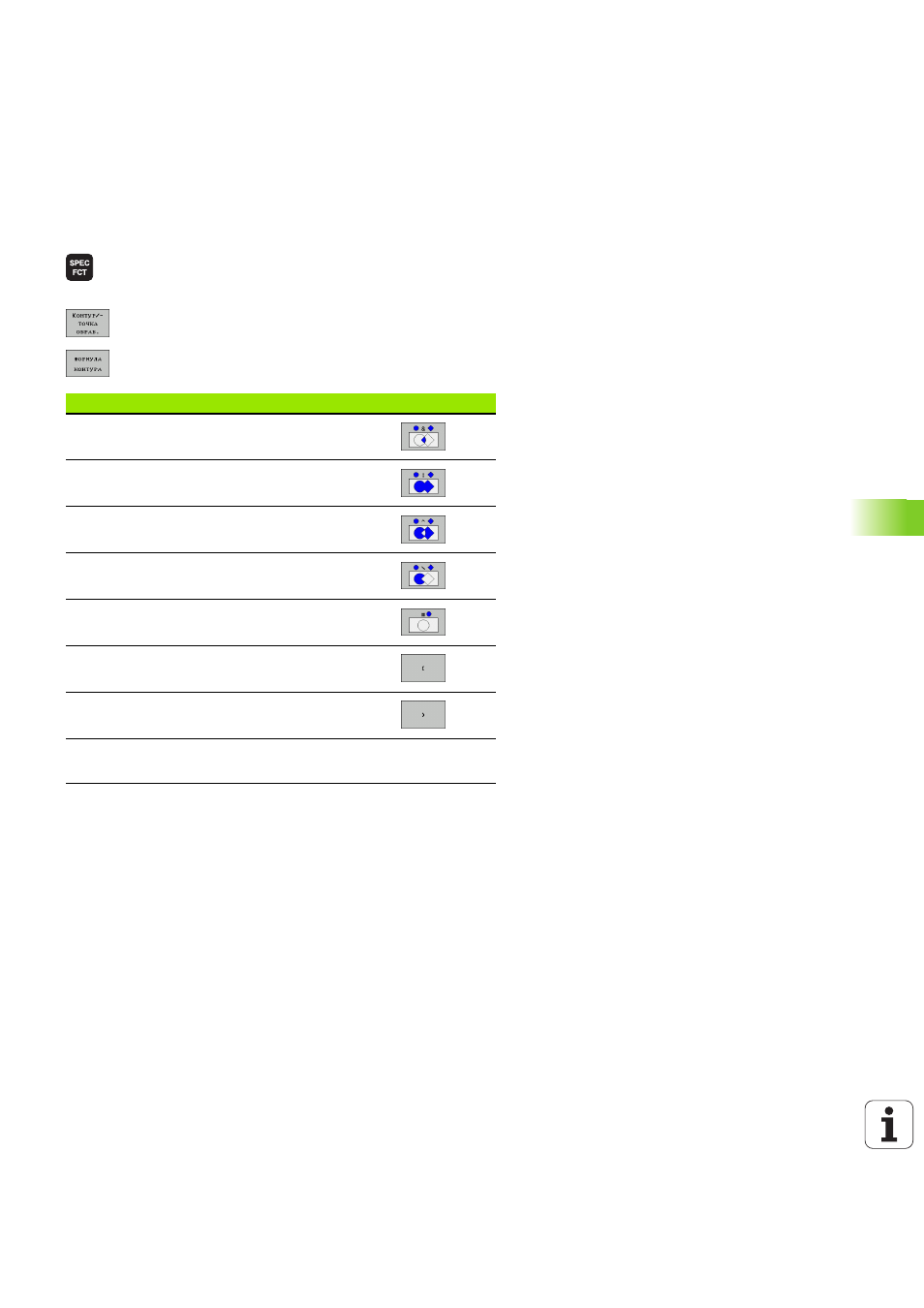

Ввод сложной формулы контура
Через перепрограммируемые клавиши в одной математической
формуле можно соединить разные контуры друг с дугом:
U
Включите панель Softkey со специальными
функциями
U
Выберите меню функций обработки контура и
точек
U
Нажмите Softkey ФОРМУЛА КОНТУРА: ЧПУ
отобразит следующие Softkeys:
Логическая функция
Softkey
Пересечение
например, QC10 = QC1 & QC5
Объединение
например, QC25 = QC7 | QC18
Объединение, без пересечения
например, QC12 = QC5 ^ QC25
Вырезание
например, QC25 = QC1 \ QC2
Инверция
например, Q12 = #Q11
Открытие скобки
например, QC25 = QC1 * (QC2 + QC3)
Закрытие скобки
например, QC25 = QC1 * (QC2 + QC3)
Определение отдельного контура
например, QC12 = QC1
