11.3 Смещение НУЛЕВОЙ ТОЧКИ с
помощью таблицы нулевых
точек (цикл 7, DIN/ISO: G53)

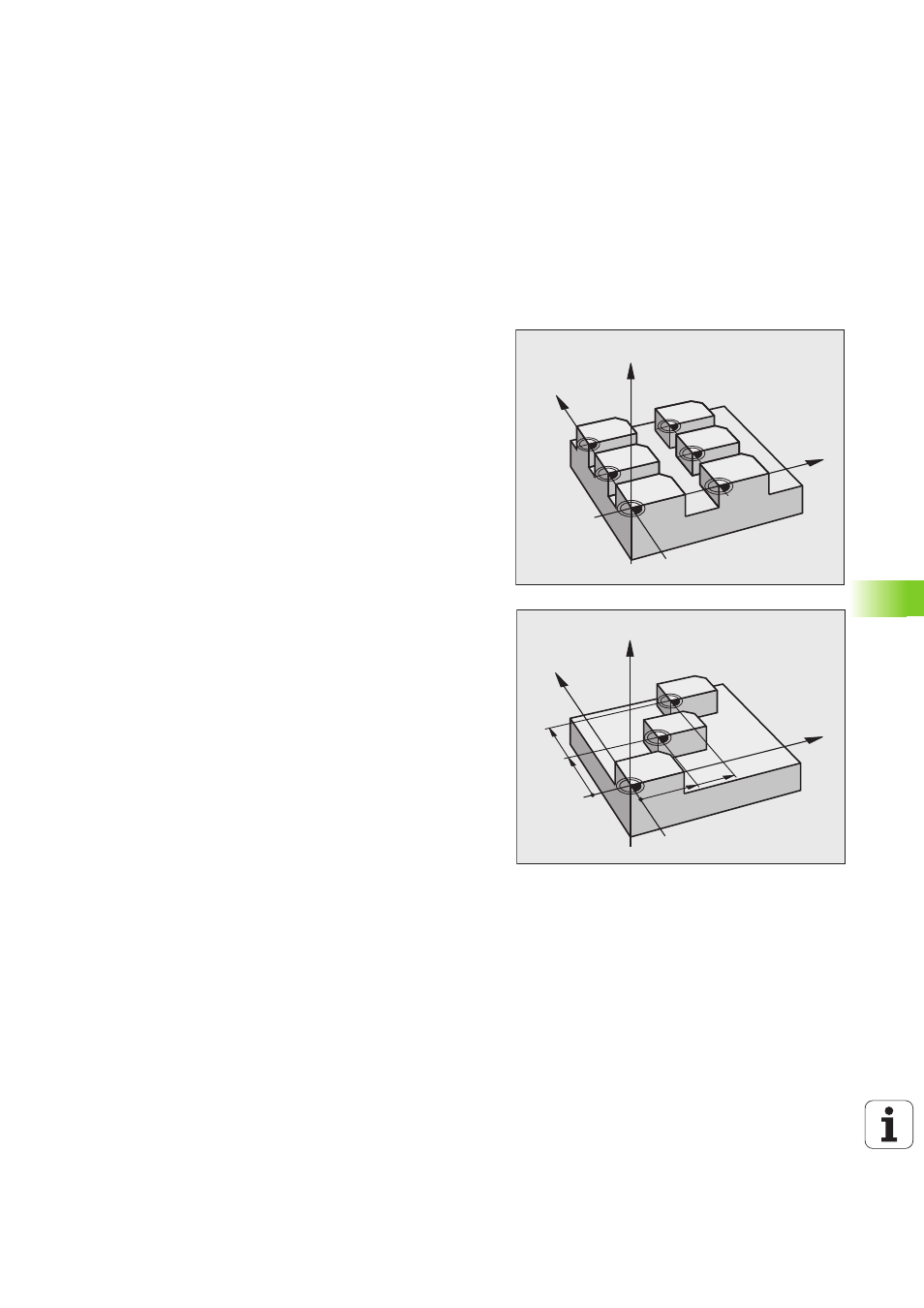

Действие
Таблица нулевых точек применяется, например, при
„ часто повторяющихся рабочих ходах в разных положениях
заготовки или
„ при частом использовании одного и того же смещения нулевой
точки
Таким образом, в пределах программы можно как
непосредственно программировать нулевые точки в определени
цикла, так и вызывать их из таблицы нулевых точек.
Сброс
„ Из таблицы нулевых точек вызвать смещение с координатами
X=0; Y=0 и т.д.
„ Вызвать смещения с координатами X=0; Y=0 и т.д.
непосредственно с помощью определения цикла
„ Использовать функцию TRANS DATUM RESET
Графика
Если после смещения нулевой точки программируется новый
BLK FORM, то через параметр станка 7310 можно задать, должен
новый BLK FORM относиться к новой или старуой нулевуой
точке. Благодаря этому при обработке нескольких элементов ЧПУ
может выводить графическое изображение каждого отдельного
элемента.
Индикаторы состояния
При дополнительной индикации состояния отображаются
следующие данные из таблицы нулевых точек:
„ Имя и путь активной таблицы нулевых точек
„ Активный номер нулевой точки
„ Комментарий из графы DOC активного номера нулевой точки
