150 Циклы обработки: фрезерование карманов / цапф / канавок
5.4
ФРЕ
З
ЕР
ОВ
АНИЕ
КАНАВКИ
(
цик
л
253, DIN/ISO: G253)

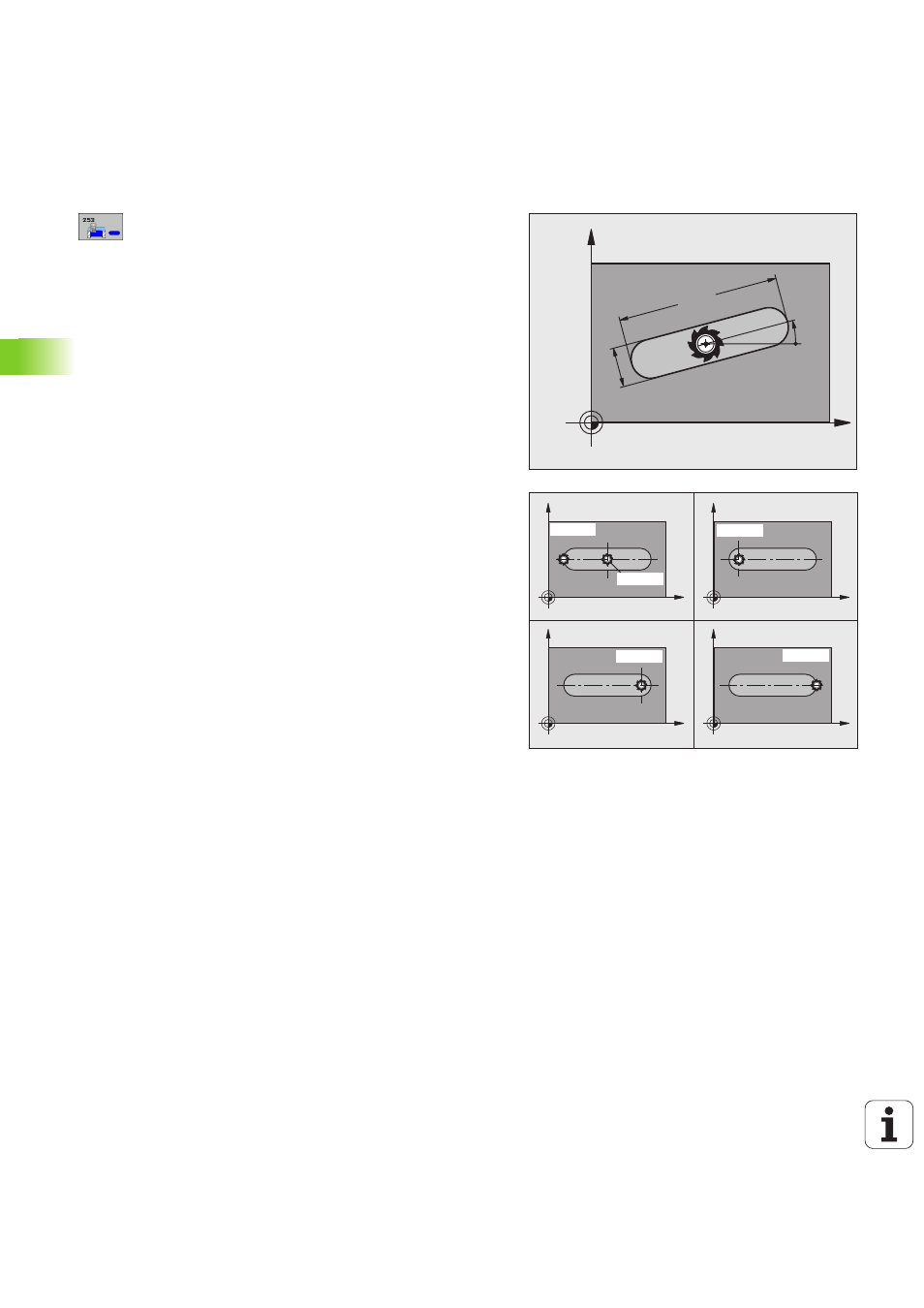

Параметры цикла
U Объем обработки (0/1/2) Q215: определение
объема обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Чистовая обработка боковой поверхности и
чистовая обработка дна выполняются только,
если задан припуск на чистовую обработку
(Q368, Q369)
U Длина канавки Q218 (значение паралелльно
главной оси плоскости обработки): введите более
длинную сторону паза. Диапазон ввода от 0 до
99999,9999
U Ширина канавки Q219 (значение паралелльно
вспомогательной оси плоскости обработки):
введите ширину паза; если ширина паза задается
равной диаметру инструмента, то ЧПУ выполняет
только черновую обработку (фрезерование
продольног паза). Максимальная ширина канавки
при черновой обработке: двойной диаметр
инструмента. Диапазон ввода от 0 до 99999,9999
U Припуск на чистовую обработку стороны Q368 (в
инкрементах): припуск на чистовую обработку в
плоскости обработки
U Поворот Q374 (абсолютный): угол, на который
поворочивается весь паз. Центр вращения лежит
в точке, в которой находится инструмент при
вызове цикла. Диапазон ввода от -360,.000 до
360,000
U Положение канавки (0/1/2/3/4)Q367: положение
канавки относительно позиции инструмента при
вызове цикла:
0: Позиция инструмента = центр канавки
1: Позиция инструмента = левый конец канавки
2: Позиция инструмента = сентр левой окружности
канавки
3: Позиция инструмента = центр правой
окружности канавки
4: Позиция инструмента = правый конец канавки
U Подача фрезерования Q207: скорость
передвижения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999,999 либо
через FAUTO, FU, FZ
U Вид фрезерования Q351: вид обработки
фрезерованием при M3:
+1 = попутное фрезерование
–1 = встречное фрезерование
или через PREDEF
X
Y
Q21
9
Q218
Q374
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
