5.6 ПРЯМОУГОЛЬНАЯ ЦАПФА
(цикл 256, DIN/ISO: G256)
Ход цикла
С помощью цикла прямоугольных цапф 256 можно полностью
обрабатать прямоугольную цапфу. Если размер заготови больше
максимального врезания со стороны, тогда ЧПУ выполняет
несколько врезаний со стороны вплоть до дстижения размера
готовой детали.

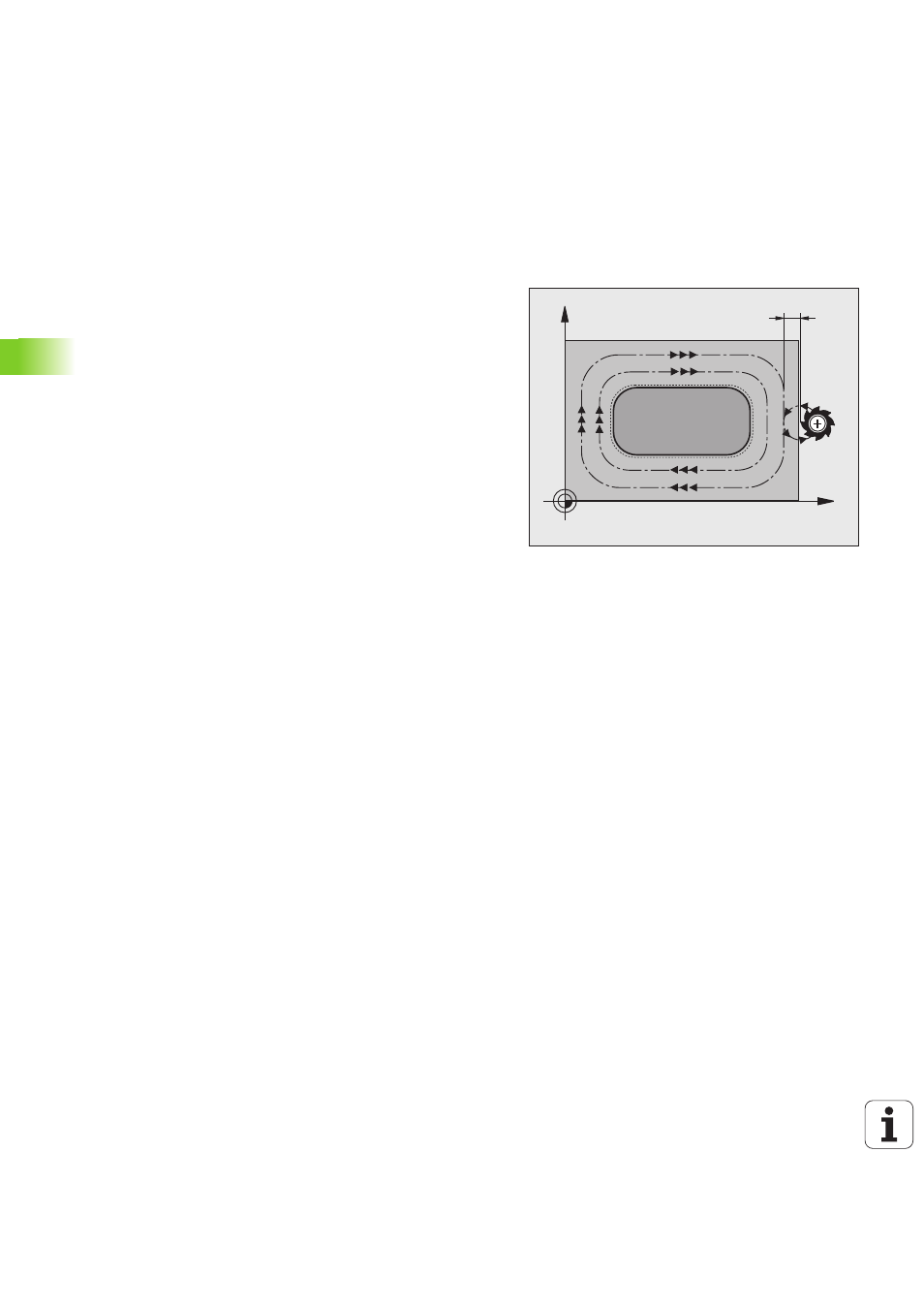

1 Инструмент перемещается от позиции старта цикла (центр
цапфы) в положительном направлении оси X в позицию старта
обработки цапфы. Начальная позиция находится на
расстоянии 2 мм справа от заготовки цапфы
2 Если инструмент находится на 2-м безопасном расстоянии,
система ЧПУ производит перемещение на ускоренном ходу
FMAX на безопасное расстояние и оттуда со скоростью
подачи врезания перемещается на первую глубину врезания
3 Затем инструмент перемещается по касательной к контуру
цапфы, выполняя попутное фрезерование витка.
4 Если заданный размер цапфы нельзя достичь одним
проходом, ЧПУ возвращает инструмент на текущую глубину
врзания сбоку и фрезерует еще один виток. Система ЧПУ
учитывает при этом размер заготовки, размер готовой деали и
допустимое врезание со стороны. Эта операция повторяется
до тех пор, пока не будет достигнут определнный размер
готовой детали
5 Потом инструмент перемещается назад по касательной от
контура к начальной точке обработки цапфы
6 Затем инструмент перемещается на следующую глубину
врезания и обрабатывает цапфу на этой глубине
7 Эта операция повторяется до тех пор, пока не будет
достигнута запрограммированная глубина
X
Y
2mm
