174 Циклы обработки: определение образцов
6.3
ГР
УППА
ОТВЕР
С
ТИЙ
НА
ПР
ЯМОЙ
(
цик
л
G221, DIN/ISO: G221)
6.3 ГРУППА ОТВЕРСТИЙ НА
ПРЯМОЙ (цикл G221, DIN/ISO:
G221)

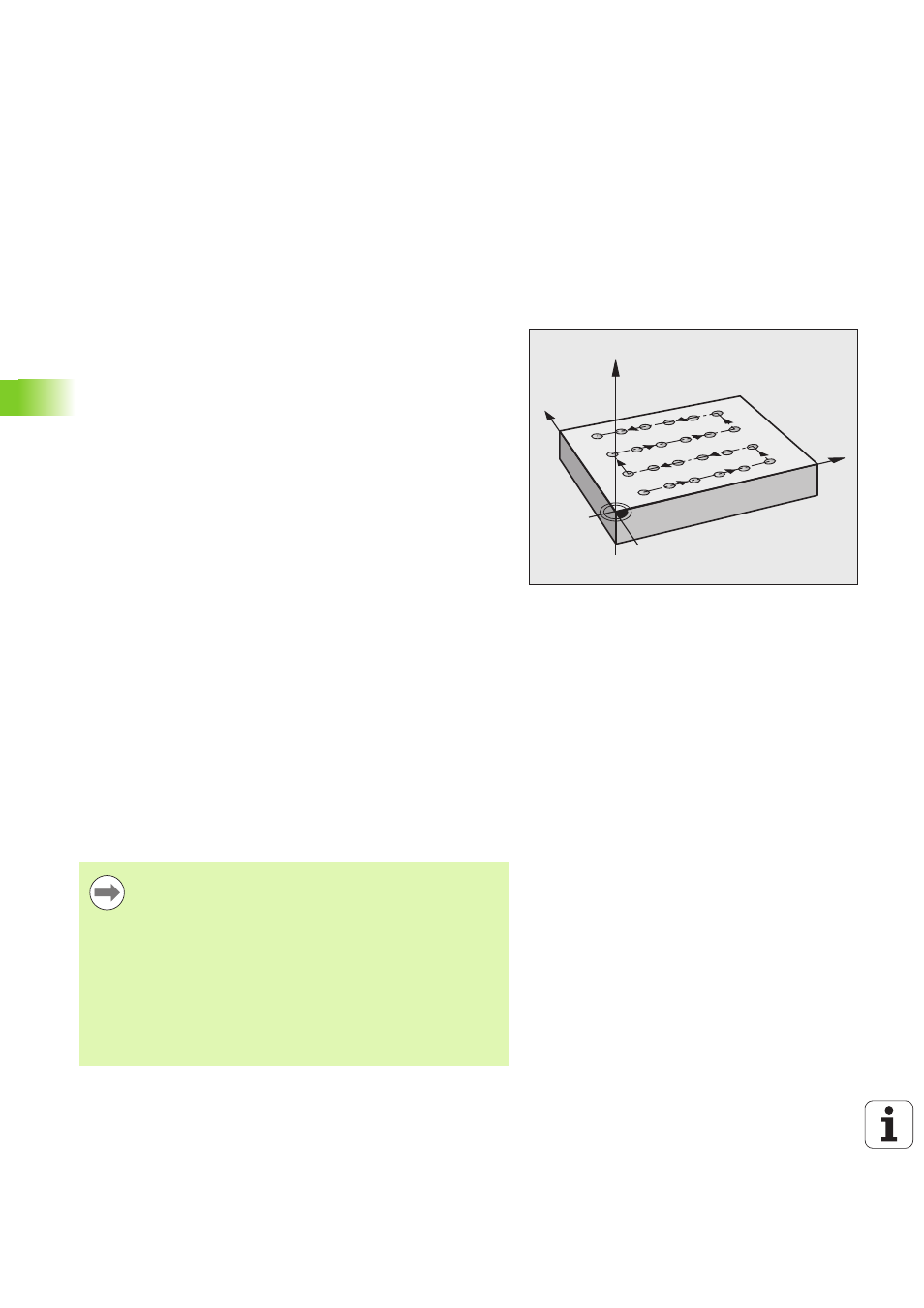

Ход цикла
1 Система ЧПУ автоматически позиционирует инструмент с
текущей позиции к точке старта первого прохода
Последовательность:
„ 2. подвод на 2-е безопасное расстояние (ось шпинделя)
„ подвод к точке старта на плоскости обработки
„ перемещение на безопасное расстояние над поверхностью
заготовки (ось шпинделя)
2 Из этого положения ЧПУ выполняет цикл обработки, который
был задан в последний раз
3 Затем система ЧПУ позиционирует инструмент в
положительном направлении главной оси в точку старта
следуюего прохода; инструмент при этом находится на
безопасном расстоянии (или на 2-м безопасном расстоянии)
4 Эта операция (с 1 по 3 шаг) повторяется до тех пор, пока не
будут выполнены все проходы на первой строке; инструмент
находится на последней точке первой строки
5 Затем ЧПУ перемещает инструмент к последней точке второй
строки и выполняет проход там
6 Оттуда система ЧПУ позиционирует инструмент в
отрицательном направлении главной оси в точку старта
следущего прохода
7 Эта операция (6) повторяется до тех пор, пока не будут
выполнены все проходы второй строки
8 Затем ЧПУ перемещает инструмент в точку старта следующей
строки
9 Маятниковым движением отрабатываются все следующие
строки
Учитывайте при программировании!
X
Y
Z
Цикл 221 является DEF-активным, что означает, что
цикл 221 автоматически вызывает цикл обработки,
заданный в последний раз.
Если используется один из циклов обработки с 200 по
209 или с 251 по 267 в комбинации с циклом 221, то
значения безопасного расстояния, поверхности
загатовки и 2-го безопасного расстояния берутся из
цикла 221.
Если используется цикл 254 Круглая канавка в
комбинации с циклом 221, 0-ое положение канавки не
допускается .
