306 Работа с циклами измерительных щупов
13.1
Об
щие
св
едения
о
цик
лах
из
мерительног
о
щупа
13.1 Общие сведения о циклах
измерительного щупа
Принцип действия

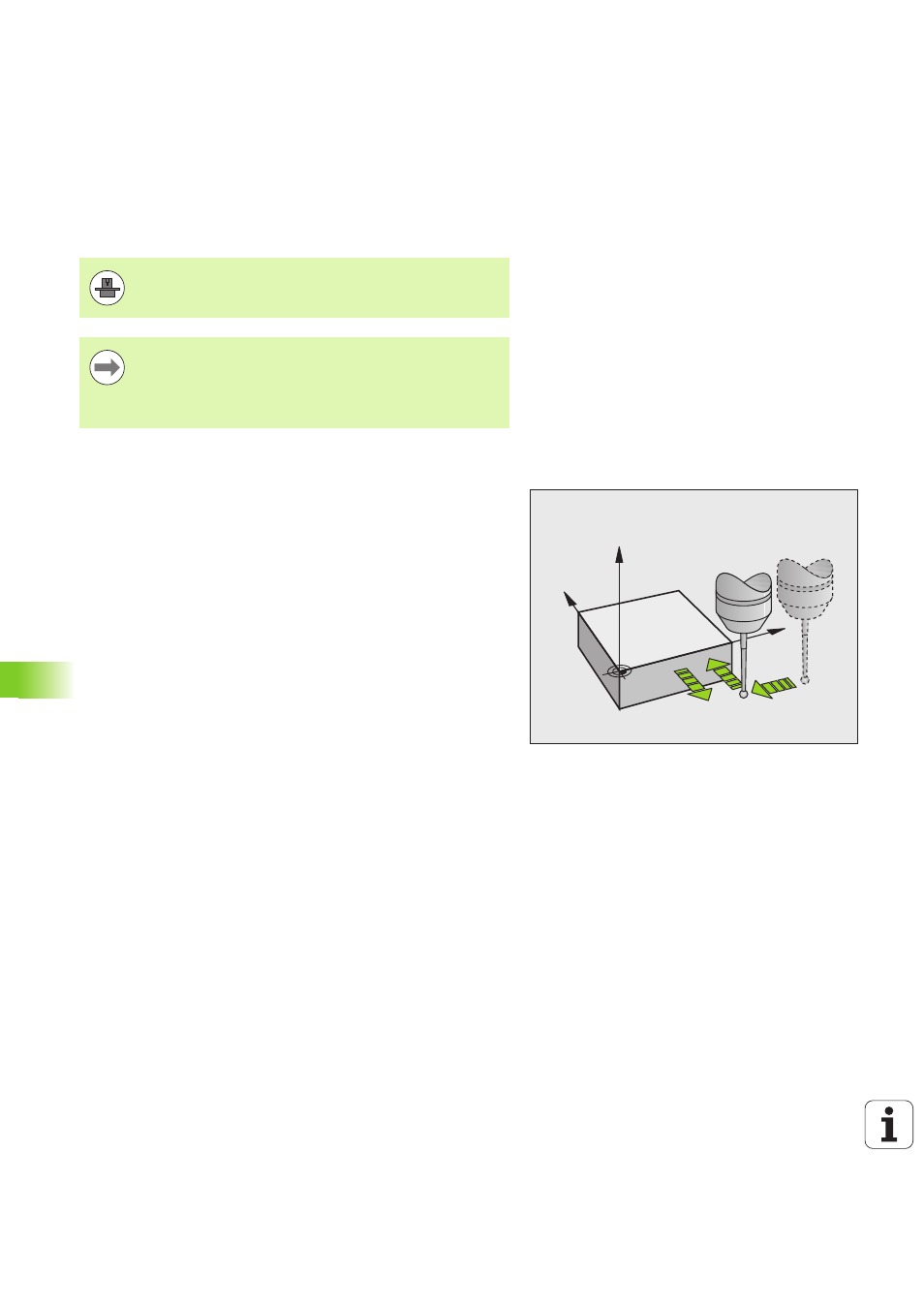

Когда ЧПУ отрабатывает цикл измерительного щупа, 3D-щуп
перемещается параллельно оси к обрабатываемой детли (также
при активном базовом вращении и при повернутой плоскости
обработки). Изготовитель станка устанавливает измерительную
подачу в параметре станка (см. «Перед тем как Вы начинаете
работать с циклами измериельного щупа» далее в этой главе).
Когда измерительный стержень касается заготовки,
„ измерительный 3D-щу ппередает сигнал в ЧПУ: координаты
измеренного положения сохраняются в памяти,
„ 3D-щуп останавливается и
„ возвращается на ускоренной подаче в исходное положение
перед операцией измерения.
Если в пределах заданного пути измерительный стержень не
отклоняется, то ЧПУ выдает соответствующее сообщение об
ошибке (путь: MP6130).
ЧПУ должна быть подготовлена производителем для
применения 3D-измерительных щупов.
Руководствуйтесь инстукцией по эксплуатации станка.
Если Вы проводите измерения во время работы
программы, обращайте внимание на то, чтобы данные
об инструмене (длина, радиус) могли использоваться
либо из калибровочных данных либо из последнего
кадра TOOL CALL (выбор через MP7411).
Y
X
Z
F
F MAX
F
