436
Циклы измерительных щупов: автоматический контроль детали
16.14
Примеры
программ

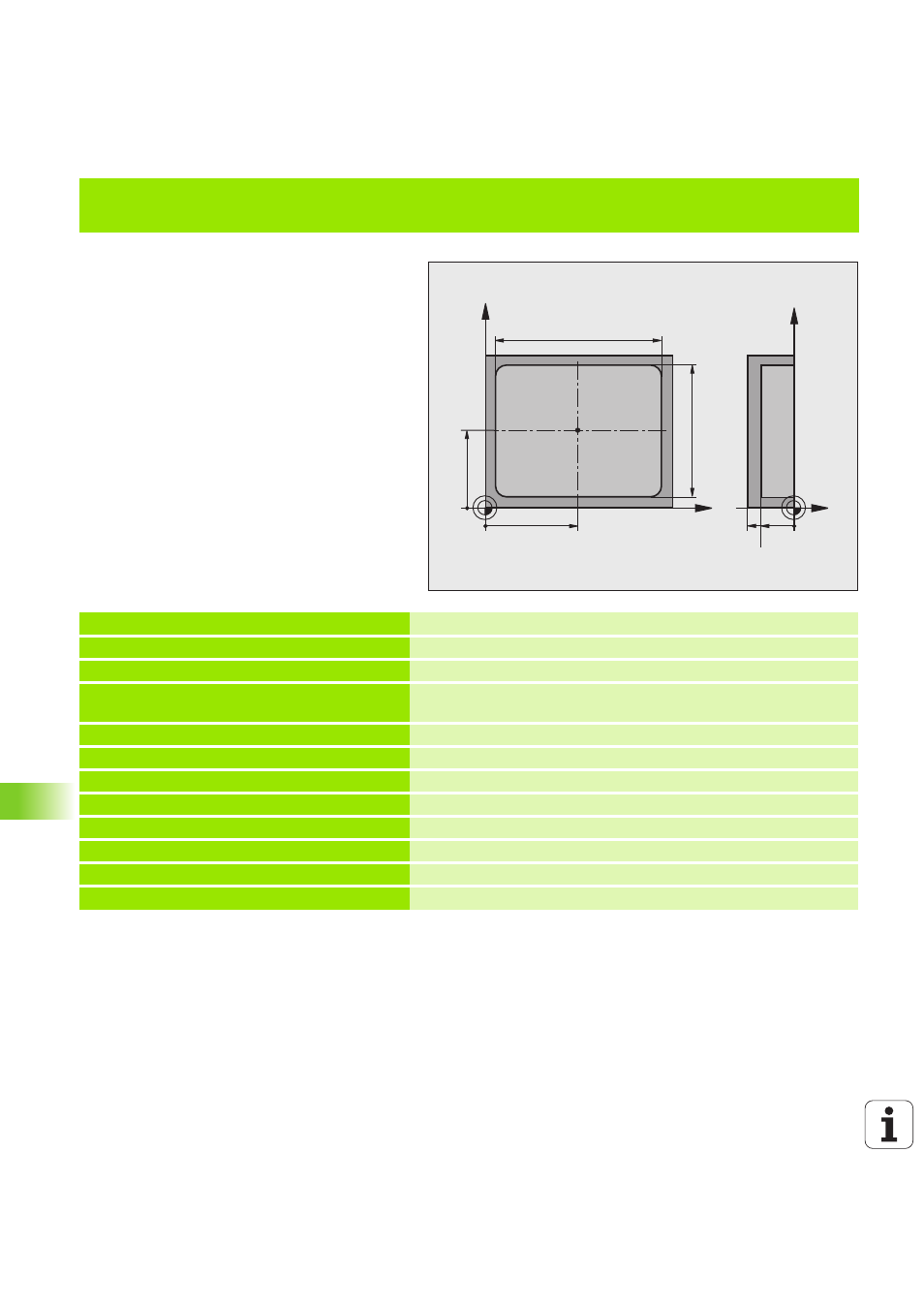

Пример: Измерение прямоугольного кармана, протоколирование результатов
измерения
0 BEGIN PGM BSMESS ММ
1 TOOL CALL 1 Z
Вызов инструмента щуп
2 L Z+100 R0 FMAX
Отвод щупа
3 TCH PROBE 423 ИЗМ. ВНУТРЕННЕГО
ПРЯМОУГ.
Q273=+50 ;ЦЕНТР ПО 1-ОЙ ОСИ
Q274=+40 ;ЦЕНТР ПО 2-ОЙ ОСИ
Q282=150 ;ДЛИНА 1-Й СТОРОНЫ
Заданная длина по X
Q283=150 ;ДЛИНА 2-Й СТОРОНЫ
Заданная длина по Y
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНЫЙ ИНТЕРВАЛ
Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА
Q301=0
;ПЕРЕХОД НА БЕЗ. ВЫСОТУ
X
Y
50
40
70
90
Z
Y
-15
-20
