HEIDENHAIN iTNC 530
381
15.13
БА
З
О
В
А
Я
ТО
Ч
К
А
ОТ
ДЕЛЬНАЯ
ОСЬ
(
цик
л
419, DIN/ISO: G419)
15.13БАЗОВАЯ ТОЧКА
ОТДЕЛЬНАЯ ОСЬ (цикл 419,
DIN/ISO: G419)

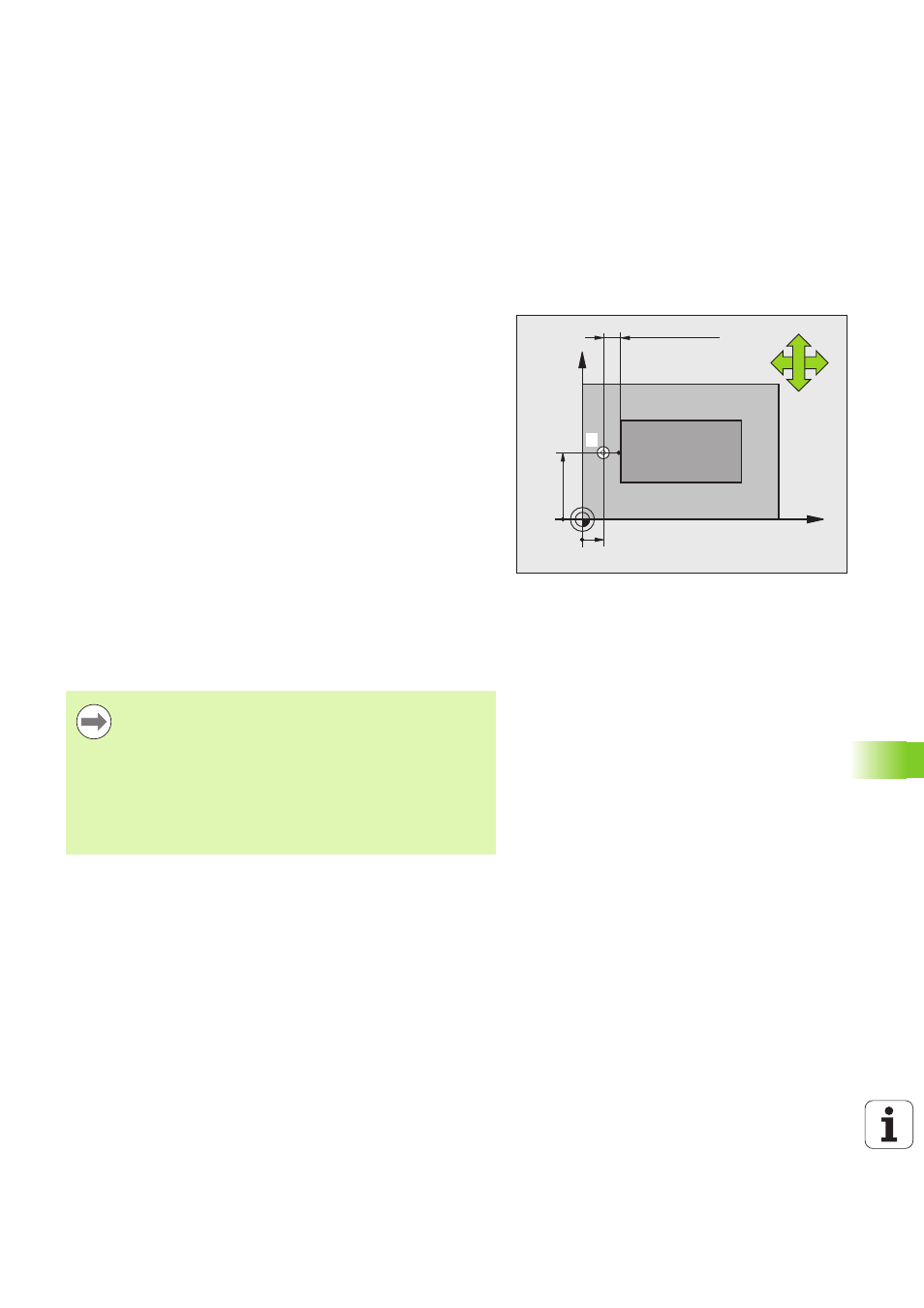

Ход цикла
Цикл измерительного щупа 419 измеряет произвольную
координату по выбранной оси и устанавливает ее в качесте
базовой точки . На выбор система ЧПУ может записывать
измеренную координату в таблицу нулевых точек или таблицу
предустановок.
1 Система ЧПУ перемещает щуп ускоренной подачей (значение
из MP6150 или MP6361) по алгоритму позиционирования
(смотри „Отработка циклов измерительного щупа” на странице
312) в запрограммированную точку измерения
1
. При этом
ЧПУ смещает щуп на безопа.сный интервал против заданного
направления измерения
2 Затем измерительный щуп перемещается на заданную высоту
измерения. и путем простого замера определяет факическое
положение
3 Затем система ЧПУ устанавливает щуп обратно на
безопасную высоту и обрабатывает полученную базовую
точку в зависимости от параметров цикла Q303 и Q305
.(смотри „Сохранение рассчитанной базовой точки в памяти”
на странице 338)
Учитывайте при программировании!
X
Y
Q264
Q263
+
+
Q267
Q272=2
Q272=1
MP6140 + Q320
1
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.
Если Вы несколько раз подряд используете цикл 419,
чтобы сохранить точку по нескольким осям в таблице
предустановок , Вы должны активировать номер
предустановки после каждого выполнения цикла 419, в
который цикл 419 осуществлял запись до этого (не
требуется при перезаписи активной предустановки).
