HEIDENHAIN iTNC 530
307
13.1
Об
щие
св
едения
о
цик
лах
из
мерительног
о
щупа
Циклы измерительного щупа в режимах
работы «Ручное управление» и «Эл.
маховичок»
В режимах "Ручной" и «Эл. маховичок» в ЧПУ предусмотрены
циклы измерительного щупа, с помощью которых Вы:
можете калибровать измерительный щуп
компенсировать наклон детали
Устанавливать базовые точки
Циклы измерительного щупа для
автоматического режима работы
Наряду с циклами измерительного щупа, которые используются в
режимах «Ручной» и «Эл. маховичок», в ЧПУ предусмотрено
большое количество циклов для самых разнообразных
применений в автоматическом режиме работы:
калибровка переключающегося измерительного щупа (Глава 3),
компенсация наклона детали (Глава 3),
установка базовых точек (Глава 3),
автоматический контроль детали(Глава 3),
автоматический обмер инструмента (Глава 4).
Программирование циклов измерительного щупа производится в
режиме «Сохранение/редактирование программы с помощью
клавиши TOUCH PROBE. Циклы измерительного щупа с
номерами от 400, как и более новые циклы обработки, используют
Q-параметры в качестве передаточных параметров. Параметры с
функцией, аналогичной той, которая испльзуется ЧПУ в
различных циклах, имеют всегда один и тот же номер: например,
Q260 – это всегда «Безопасная выота», Q261 – это всегда
«Высота измерения» и т.д.

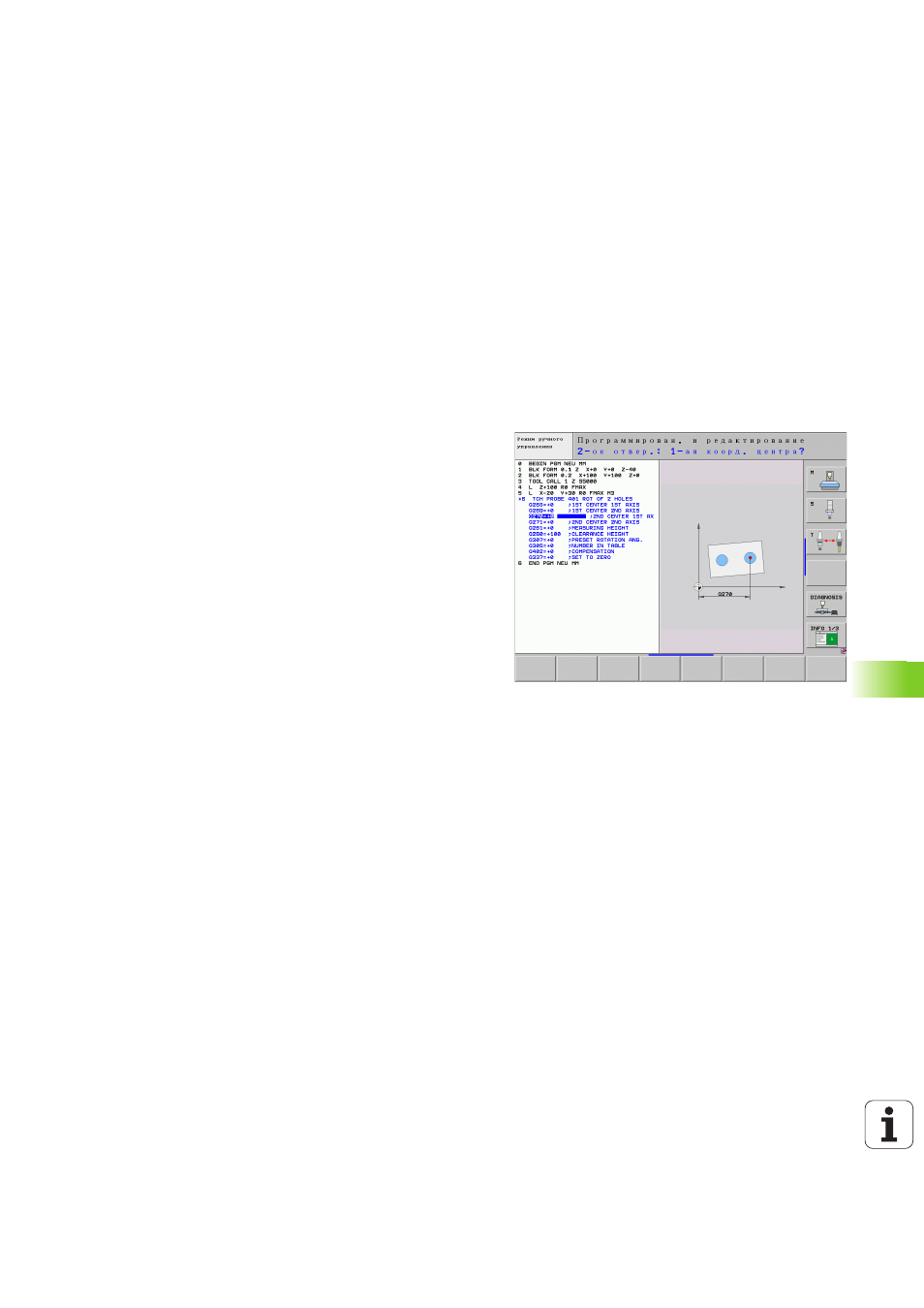

Для упрощения программирования ЧПУ во время определения
цикла показывает вспомогательное изображение. Параметр,
который Вы должны ввести, подсвечивается на вспомогательном
изображении (см. рисунок справа).
