320
Циклы измерительных щупов: автоматическое определение наклона детали
14.3
БА
З
О
В
Ы
Й
ПОВ
О
Р
О
Т
через
дв
а
от
в
ер
ст
и
я
(
цик
л
401, DIN/ISO: G401)

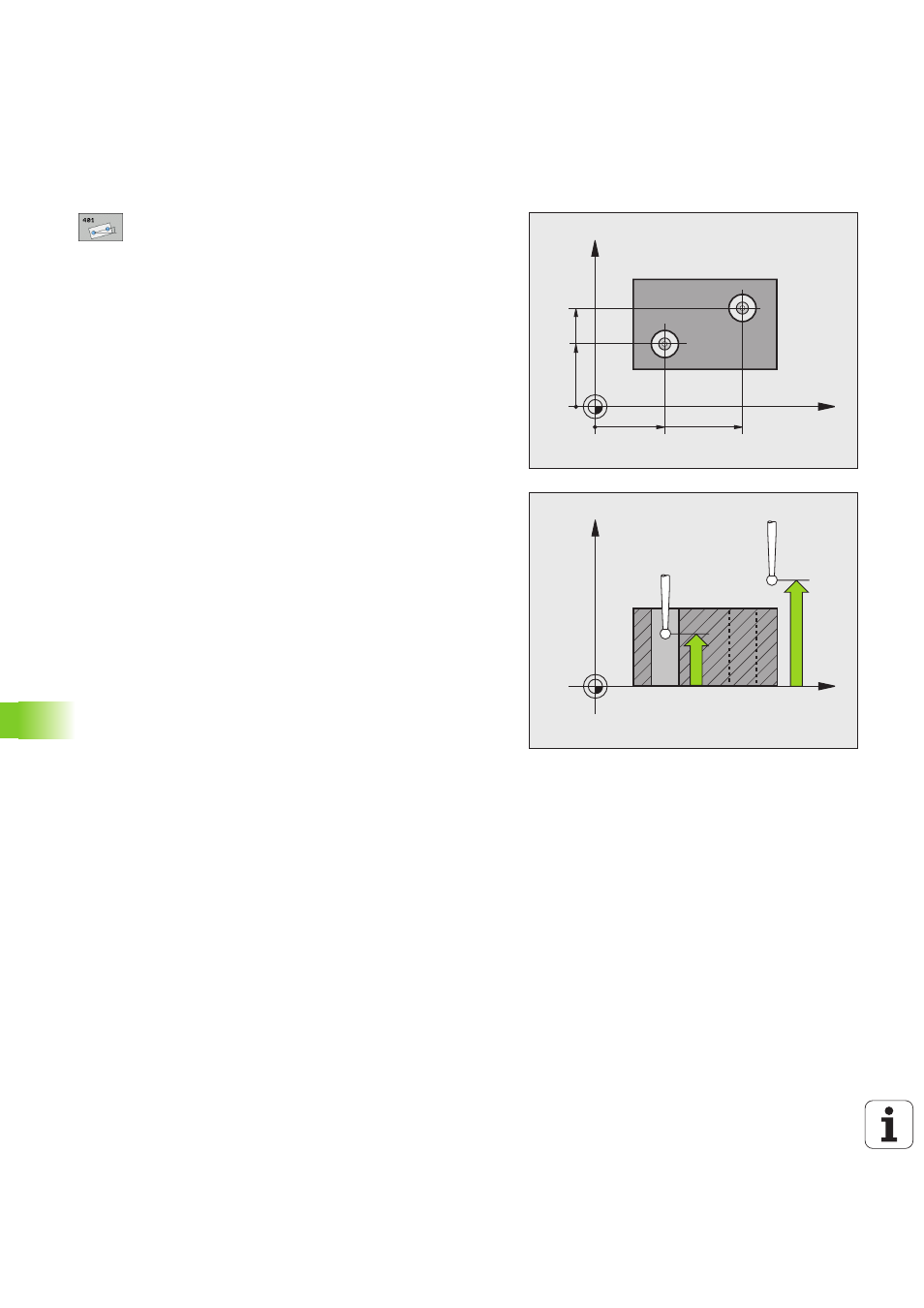

Параметры цикла
U
1-е отверстие: центр по 1-ой оси Q268 (абсолютно):
центр первого отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
1-е отверстие: центр по 2-ой оси Q269
(абсолютно): центр первого отверстия по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-е отверстие: центр по 1-ой оси Q270 (абсолютно):
центр второго отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
2-е отверстие: центр по 2-ой оси Q271
(абсолютно): центр второго отверстия по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы
(=точки контакт) по оси измерительного щупа,
на которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
U
Предустановка базового поворота Q307
(абсолютная): если измеряемый наклон должно
опираться не на главную ось, а на произвольную
прямую, то нужно ввести угол опорной прямой. В
этом случае ЧПУ для базового поворота
распознает разность между измеренным
значением и углом опорной прямой. Диапазон
ввода от -360,000 до 360,000
X
Y
Q271
Q269
Q268
Q270
X
Z
Q261
Q260
