HEIDENHAIN iTNC 530 417
16.9
ИЗМЕРЕНИЕ
ВНУТРЕННЕЙ
ШИРИНЫ
(
цик
л
425, DIN/ISO: G425)
16.9 ИЗМЕРЕНИЕ ВНУТРЕННЕЙ
ШИРИНЫ (цикл 425, DIN/ISO: G425)

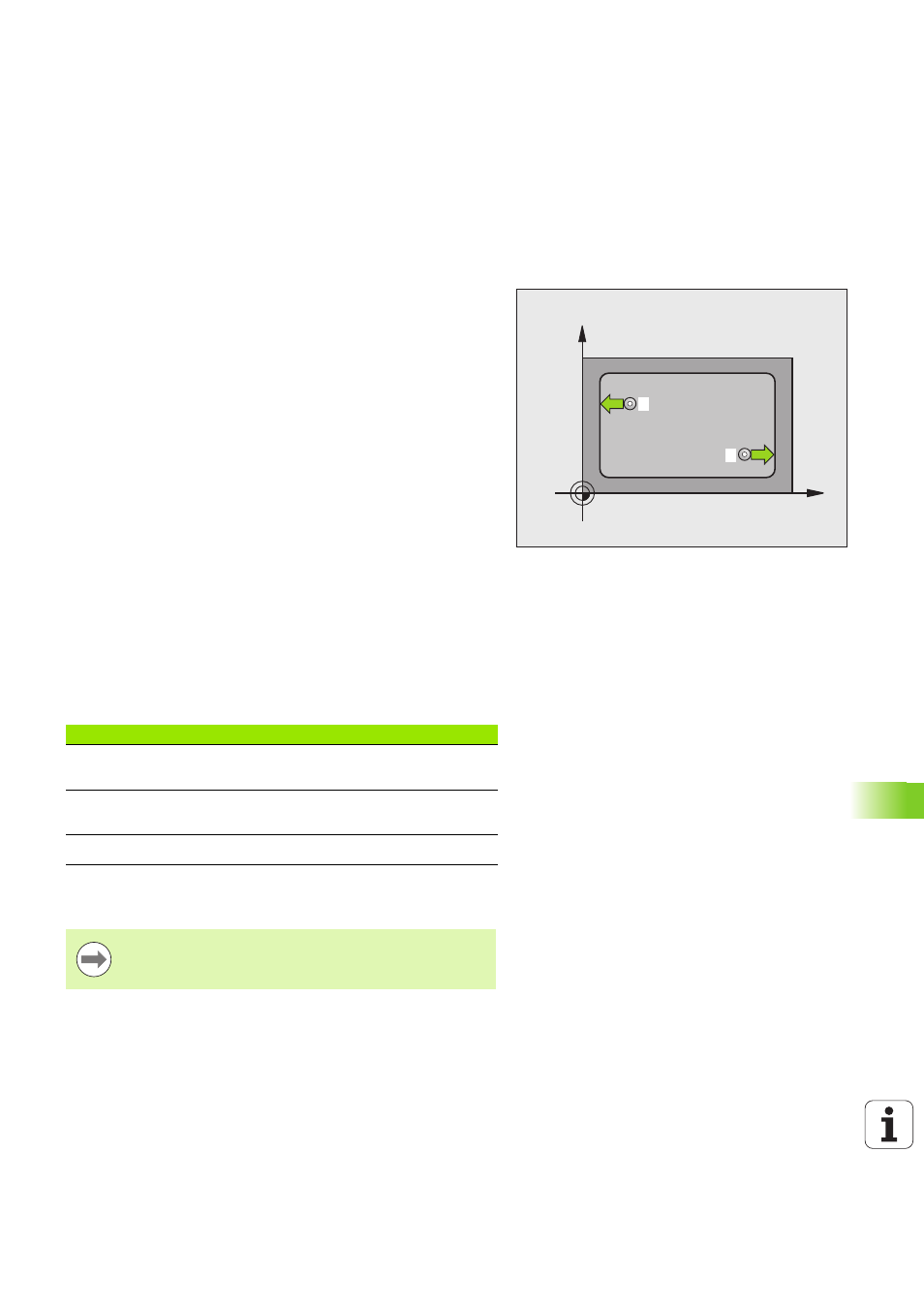

Ход цикла
Цикл измерительного щупа 425 определяет длину и ширину паза
(кармана). Если в цикле задаются соответствующие значения
допуска, то ЧПУ осуществляет сравнение заданного и
фактического значения и записывает это отклоение в системном
параметре.
1 Система ЧПУ перемещает щуп на ускоренной подаче
(значение из MP6150 или MP6361) по алгоритму
позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 312) в точку измерения 1 .
Система ЧПУ расчитывает точки измерения на основе данных
в цикле и безопасного интервала из MP6140
2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию измерения с подачей измерения
(MP6120 или MP6360). 1. Измерение всегда производится в
положительном направлении запрограммированной оси.
3 Если вводится смещение для второго измерения, то ЧПУ
перемещает измерительный щуп (при необходимости на
безопасной высоте) к следующей точке измерения 2 и
проводит там второе измерение. При больших заданных
длинах ЧПУ выполняет перемещение ко второй точке
измерения на ускоренной подаче. Если смещение не
вводится, то ЧПУ измеряет ширину непосредственно в
противоположном направлении.
4 Затем ЧПУ возвращает измерительный щуп на безопасную
высоту и записывает фактические значения и отклонене в
следующих параметрах Q:
Учитывайте при программировании!
X
Y
1
2
Номер параметра Значение
Q156 Фактическое значение измеренной
длины
Q157 Фактическое значение положения по
центральной оси
Q166 Отклонение измеренной длины
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.
