106 Циклы обработки: нарезание резьбы / резьбофрезерование
4.2
НАРЕЗАНИЕ
РЕЗЬБЫ
МЕТЧИКОМ
, НОВИНКА
с
к
о
мпенс
ат
оро
м
(
цик
л
206, DIN/ISO: G206)
Параметры цикла
U Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента (стартовая
позиция) до поверхности заготовки;
ориентровочное значение: 4x шаг резьбы.
Диапазон ввода от 0 до 99999,9999 или через
PREDEF
U Глубина сверления Q201 (длина резьбы, в
инкрементах): расстояние от поверхности
заготовки до конца резьбы. Диапазон ввода от
-99999,9999 до 99999,9999
U Подача F Q206: скорость перемещения
инструмента при нарезании внутренней резьбы.
Диапазон ввода от 0 до 99999,999 или через
FAUTO
U Время выдержки внизу Q211: введите значение
между 0 и 0,5 секунды, чтобы избежать
заклинивания инструмента во время обратного
хода. Диапазон ввода от 0 до 3600,0000 или через
PREDEF
U Коорд. поверхность заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода -от 99999,9999 до 99999,9999
U 2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, при которой
столкновение инструмента и заготовки (зажимного
писпособления) невозможно. Диапазон ввода от 0
до 99999,9999 или через PREDEF
Установите подачу: F = S x p
Выход из материала при прерывании программы
Если во время нарезания внутренней резьбы нажать внешнюю
клавишу Стоп, система ЧПУ отобразит клавишу Softkey, нажав
которую, можно вывести инструмент из материала.
Példa: NC-кадры
25 CYCL DEF 206 НАРЕЗАНИЕ РЕЗЬБЫ
МЕТЧИКОМ, НОВИНКА
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ

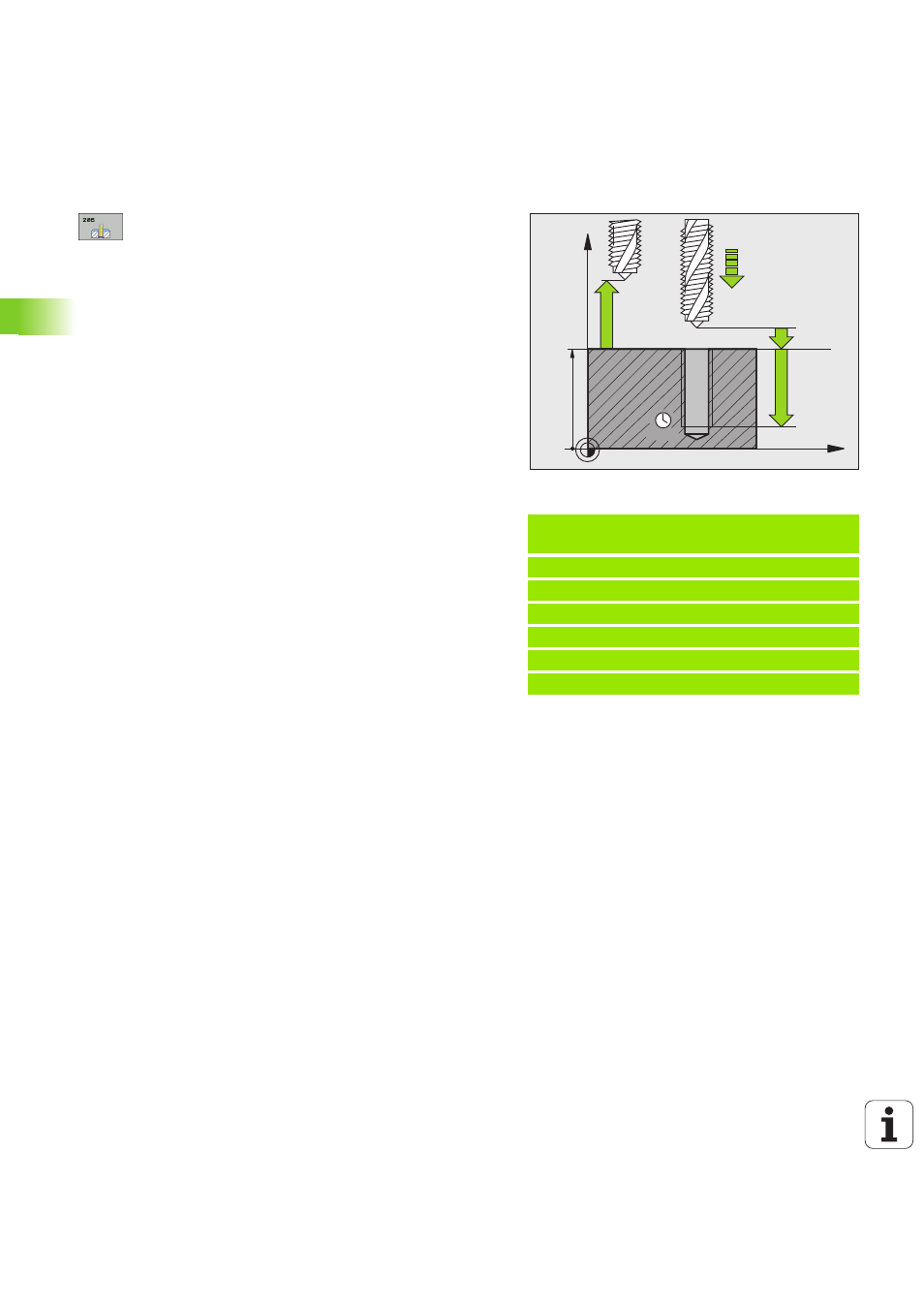

Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: подача мм/мин)
S: скорость вращения шпинделя (об/мин)
p: шаг резьбы (мм)
