HEIDENHAIN iTNC 530
347
15.4
БА
З
О
В
А
Я
ТО
Ч
К
А
ВНУТРЕННИЙ
ПР
ЯМО
У
ГО
ЛЬНИК
(
цик
л
410,
DIN/ISO: G410)

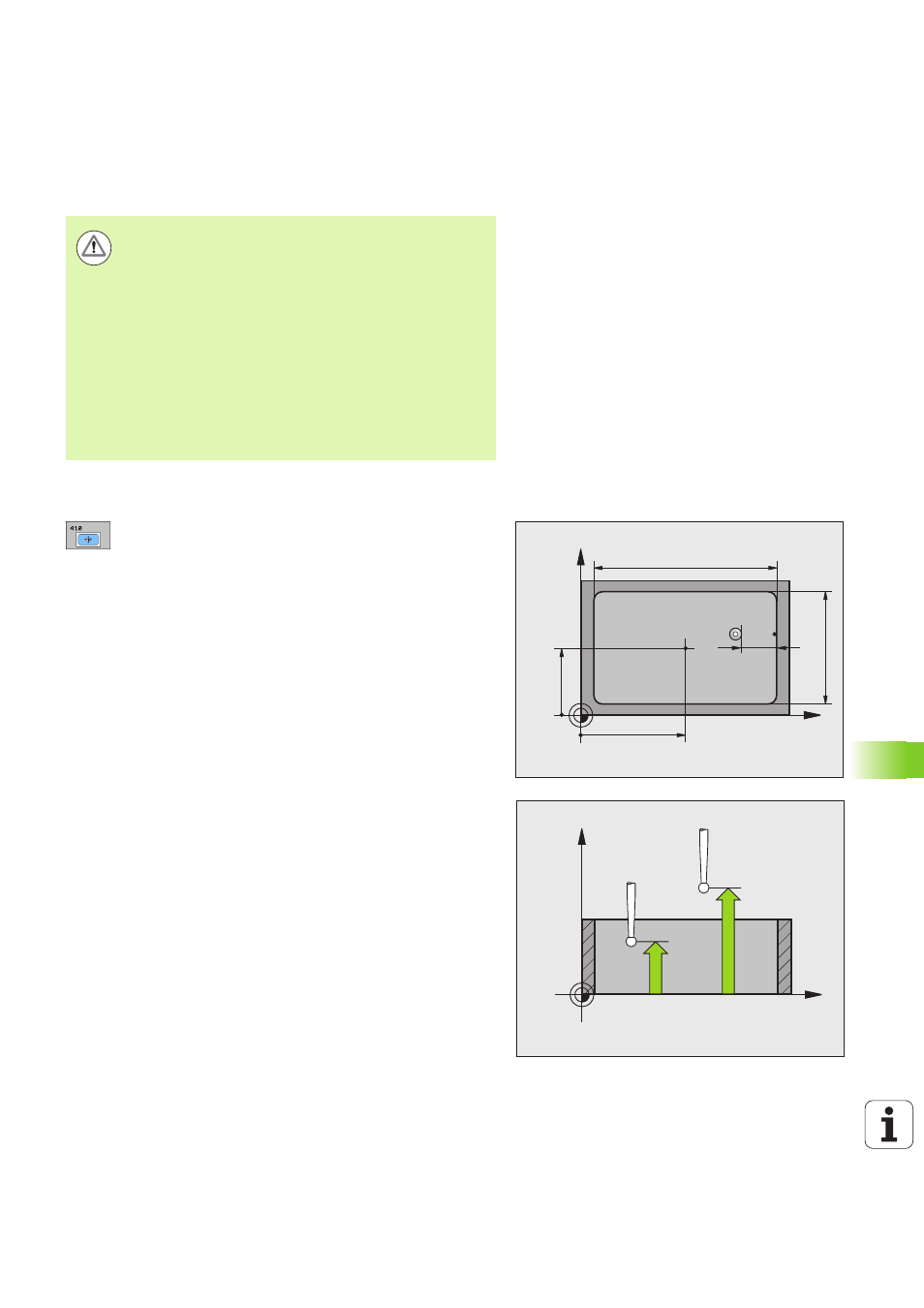

Учитывайте при программировании!
Параметры цикла
U
Центр по 1-ой оси Q321 (абсолютно): центр
кармана по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q322 (абсолютно): центр
кармана по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Длина 1-й стороны Q323 (в приращениях): длина
кармана параллельно главной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U
Длина 2-й стороны Q324 (в приращениях): длина
кармана параллельно вспомогательной оси
плоскости обработки. Диапазон ввода от 0 до
99999,9999
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакт) по оси измерительного щупа, в которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
U
Безопасный интервал Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
Осторожно, опасность столкновения!
Во избежание столкновения измерительного щупа и
обрабатываемой деталью длины 1-й и 2-й стороны
кармана лучше вводить заниженными.
Если ширина паза и безопасный интервал не
допускают предварительного позиционирования
вблизи точек измерения, то система ЧПУ производит
измерение, всегда исходя из центра кармана. В этом
случае измерительных шуп между четыремя точками
измерения не перемещается на безопасную высоту.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
