HEIDENHAIN iTNC 530 173
6.2
ГР
УППА
ОТВЕР
С
ТИЙ
НА
ОК
Р
У
ЖНОС
ТИ
(
цик
л
G220, DIN/ISO: G220)

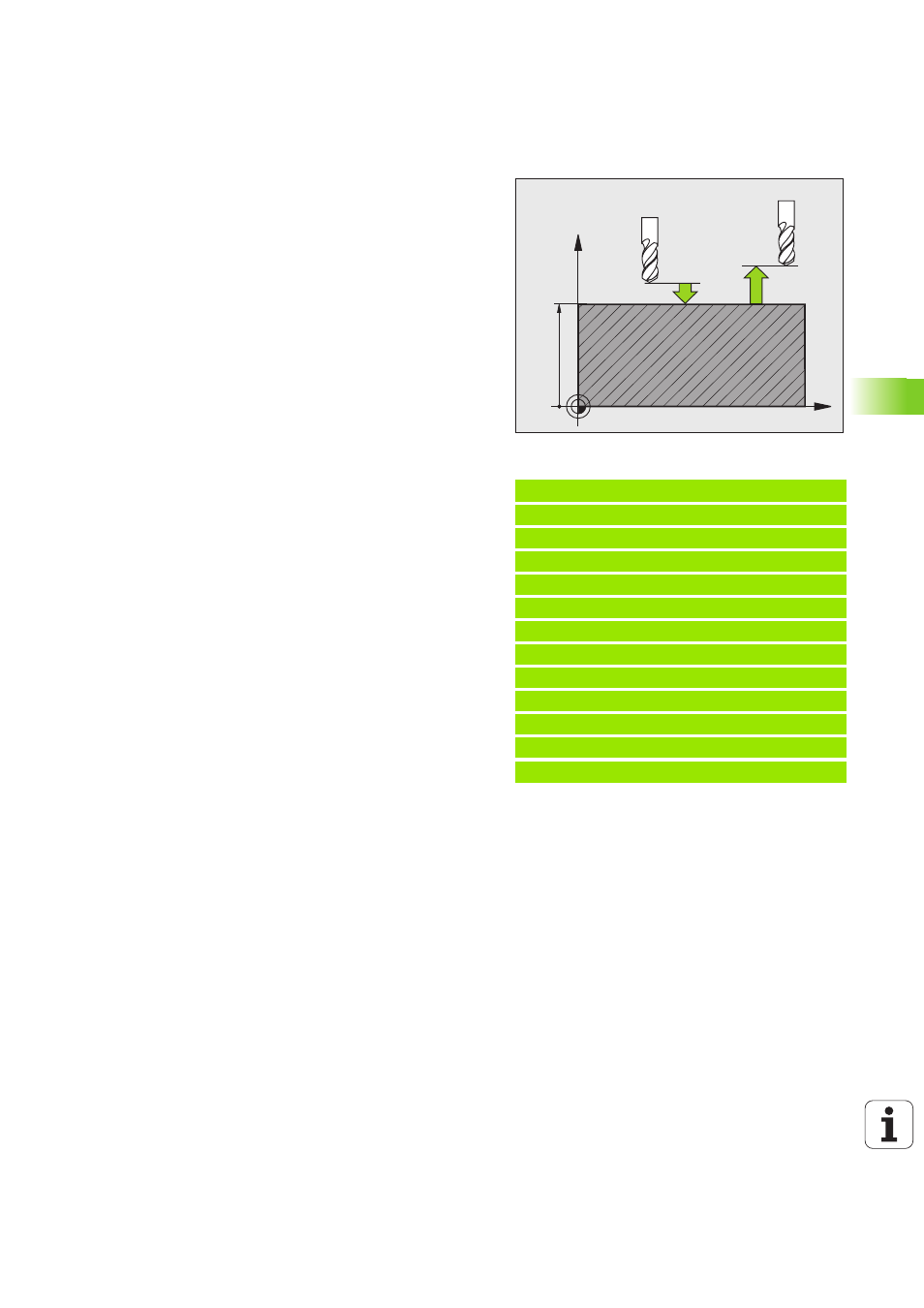

U Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
U Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода -от 99999,9999 до 99999,9999
U 2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, при которой
столкновение инструмента и заготовки (зажимного
писпособления) невозможно. Диапазон ввода от 0
до 99999,9999 или через PREDEF
U Перемещение на безопасную высоту Q301:
определяет, как должен перемещаться
инструмент между проходами:
0: между проходами перемещение на безопасное
расстояние
1: между проходами перемещение на 2-е
безопасное расстояние
или через PREDEF
U Тип перемещения? Прямая=0/окружность=1 Q365:
определяет, с какой функцией траектории
инструмент должен перемещаться между
рабочими ходами:
0: между рабочими ходами перемещение по
прямой
1: между рабочими ходами перемещение по
радиусу сегмента круговым движением
Példa: NC-кадры
53 CYCL DEF 220 ГР. ОТВЕРСТИЙ НА ОКР.
Q216=+50 ;ЦЕНТР 1-ОЙ ОСИ
Q217=+50 ;ЦЕНТР 2-Й ОСИ
Q244=80 ;ДИАМЕТР СЕГМЕНТА
Q245=+0 ;НАЧАЛЬНЫЙ УГОЛ
Q246=+360 ;КОНЕЧНЫЙ УГОЛ
Q247=+0 ;ШАГ УГЛА
Q241=8 ;КОЛИЧЕСТВО ПРОХОДОВ
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+30 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q301=1 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ
Q365=0 ;ТИП ПЕРЕМЕЩЕНИЯ
X
Z
Q200
Q203
Q204
