Параметры цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming
Страница 76
76
Циклы обработки: сверление
3.4
Р
А
ЗВЕР
ТЫВ
АНИЕ
(
цик
л
201, DIN/ISO: G201)

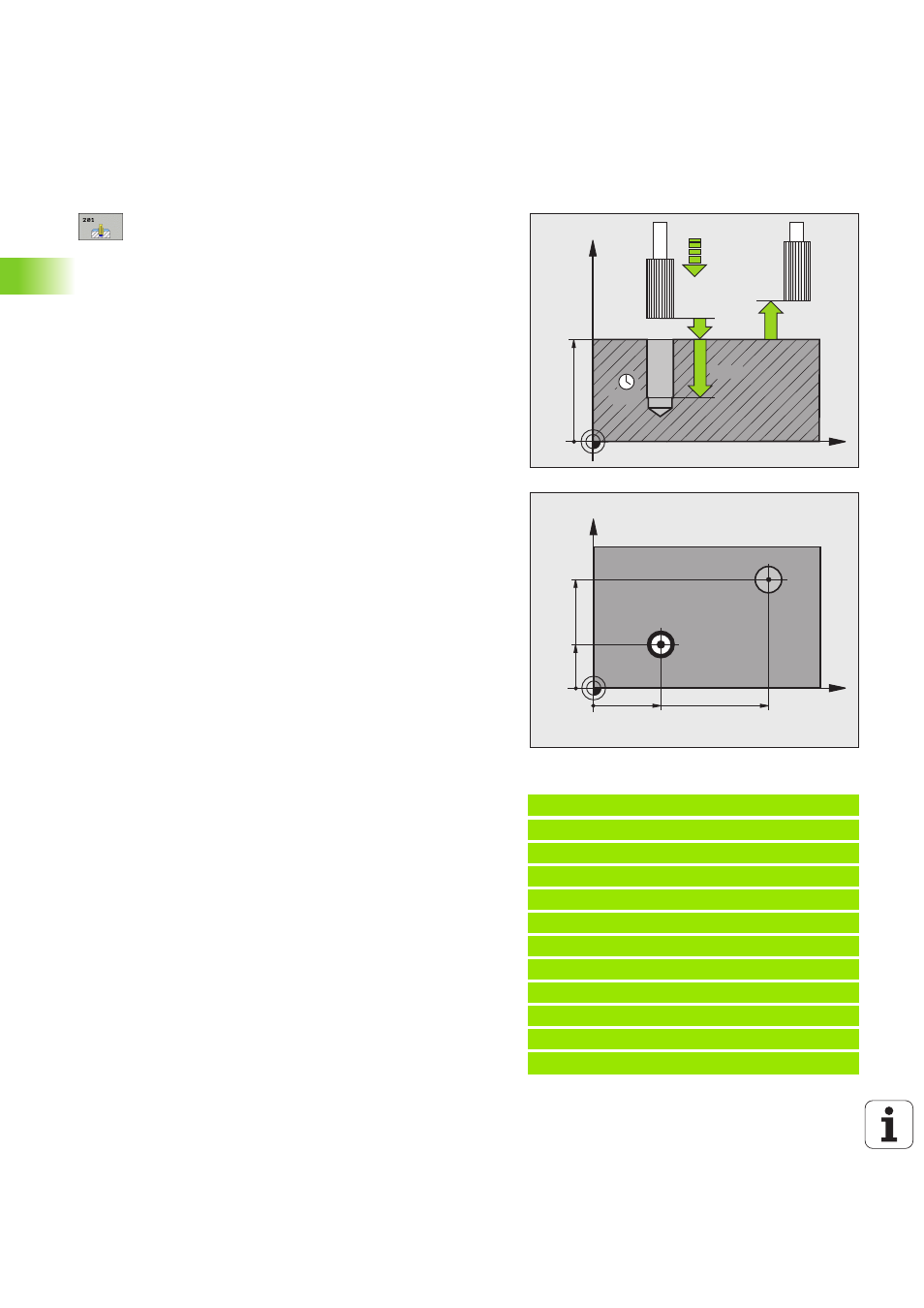

Параметры цикла
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки Диапазон ввода от 0 до
99999,9999 или через PREDEF
U
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия.
Диапазон ввода -от 99999,9999 до 99999,9999
U
Подача на врезание Q206: скорость передвижения
инструмента при развертывании в мм/мин.
Диапазон ввода от 0 до 99999,999 либо через
FAUTO, FU
U
Время выдержки внизу Q211: время (в секундах), в
течение которого инструмент остается на дне
отверстия. Диапазон ввода от 0 до 3600,0000 или
через PREDEF
U
Подача обратного хода Q208: скорость
перемещения инструмента при выходе из
отверстия в мм/мин. Если введено Q208 = 0, то
инструмент перемещается со скоростью подачи
развертывания. Диапазон ввода от 0 до 99999,999
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода от 0 до 99999,9999
U
2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, при которой
столкновение инструмента и заготовки (зажимного
писпособления) невозможно. Диапазон ввода от 0
до 99999,9999 или через PREDEF
Példa: NC-кадры
11 CYCL DEF 201 РАЗВЕРТЫВАНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-15 ;ГЛУБИНА
Q206=100 ;ПОДАЧА ВРЕЗАНИЯ
Q211=0.5 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Q208=250 ;ПОДАЧА ОБР. ХОДА
Q203=+20 ;КООРД. ПОВЕРХНОСТИ
Q204=100 ;2. БЕЗОП. РАССТОЯНИЕ
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M9
15 L Z+100 FMAX M2
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
