HEIDENHAIN iTNC 530 187
7.3
Перекрыв
ающие
др
уг
др
уга
ко
н
тур

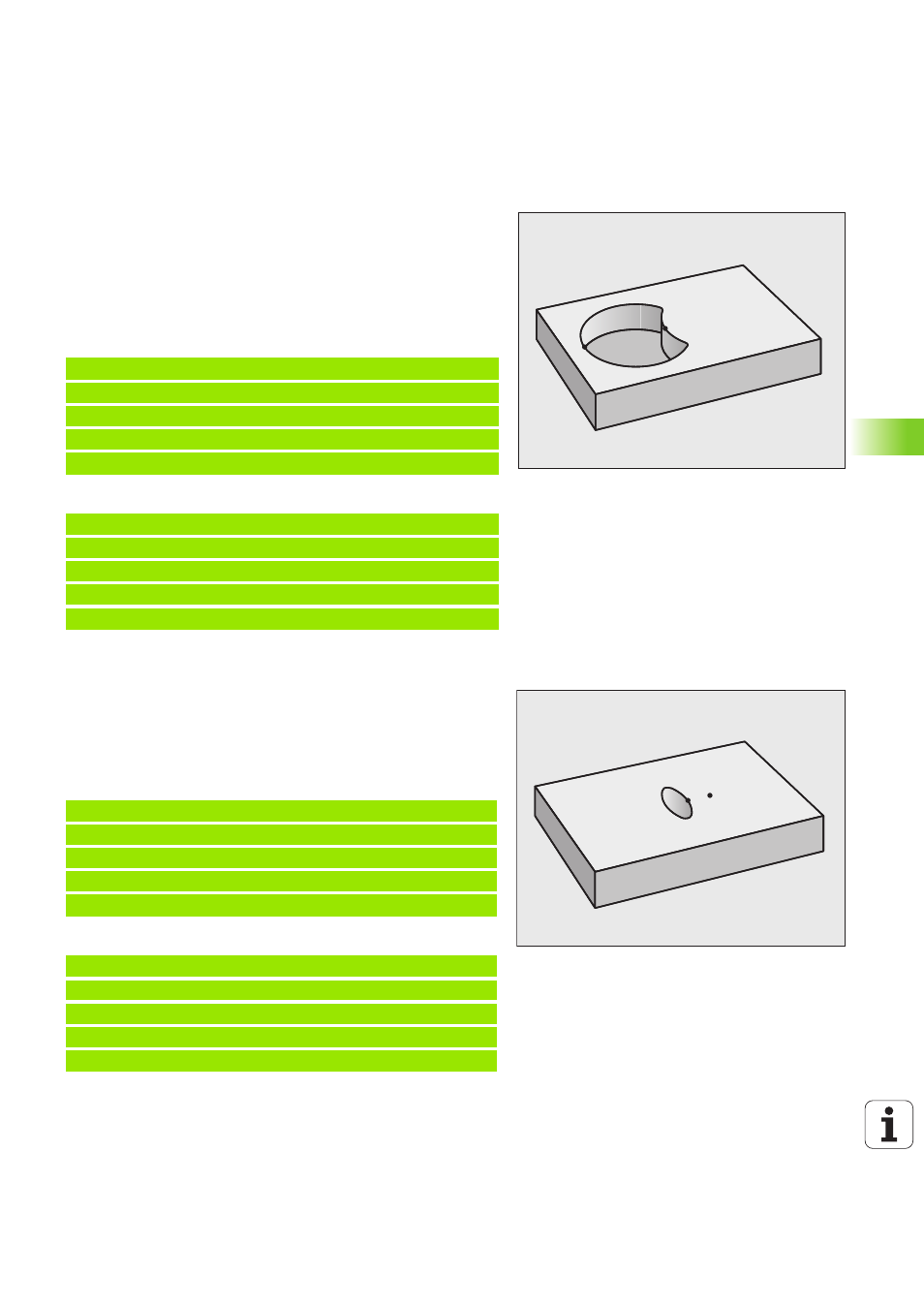

ы “Разностная” площадь
Поверхность A должна обрабатываться за исключением
перекрытого поверхностью B участка:
„ Поверхность A должна быть карманом и B должна быть
островом.
„ A должна начинатся вне B.
„ B должна начинаться в пределах A
Поверхность A:
Поверхность B:
Площадь «пересечения»
Должна обрабатываться площадь перекрытия A и B. (Перекрытые
простым образом площади должны оставаться необаботанными).
„ A и B должны быть карманами.
„ A должна начинаться в пределах B.
Поверхность A:
Поверхность B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RL
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+60 Y+50 RR
53 CC X+35 Y+50
54 C X+60 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
