250 Циклы обработки: строчечное фрезерование
10.3
С
Т
Р
ОЧНОЕ
ФРЕЗЕР
ОВ
АНИЕ
(
цик
л
230, DIN/ISO: G230)

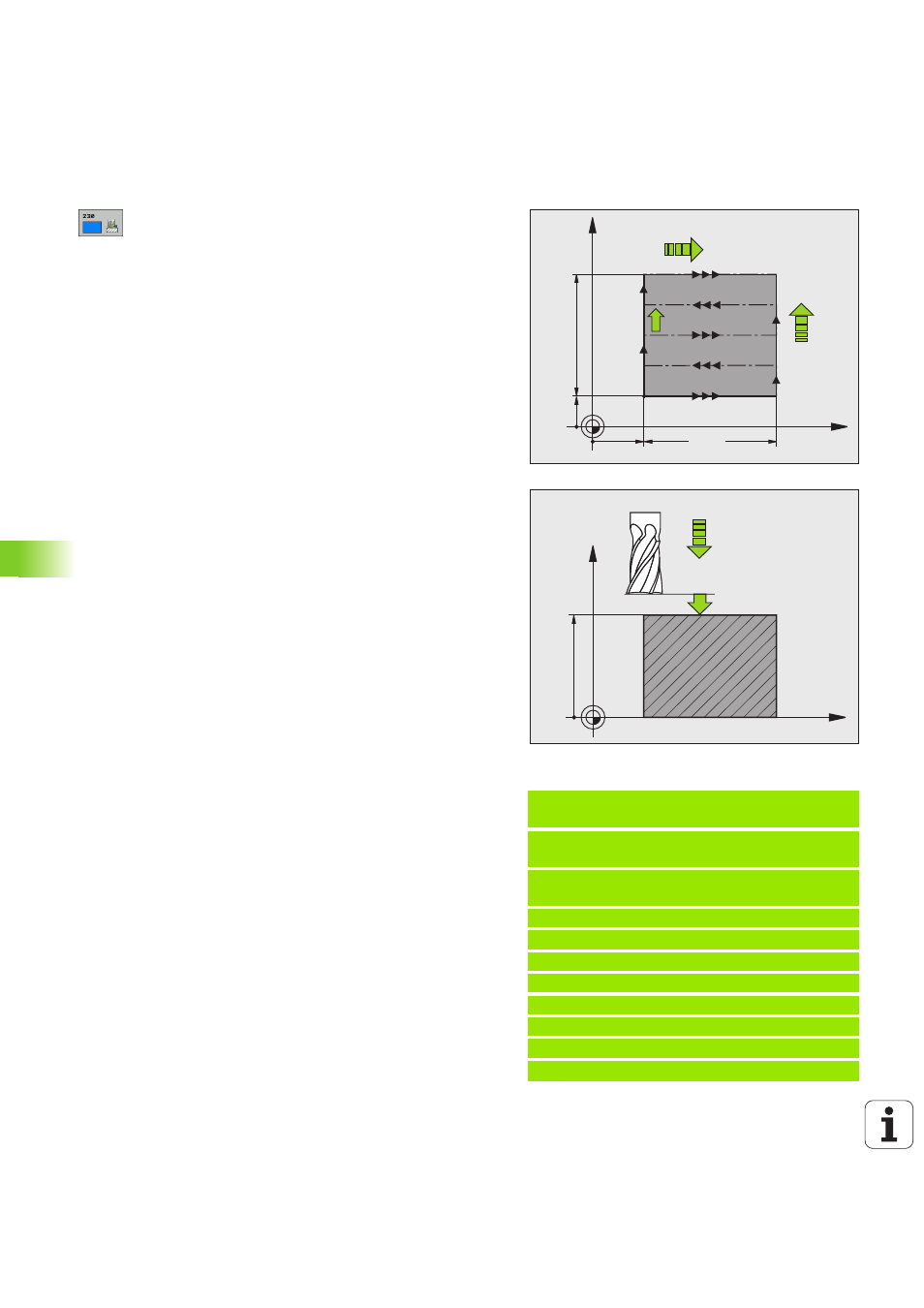

Параметры цикла
U Исходная точка по 1-ой оси Q225 (абсолютная):
координата точки минимума построчечно
фрезеруемой поверхности по главной оси
плоскости обработки Диапазон ввода от -
99999,9999 до 99999,9999
U Исходная точка по 2-ой оси Q226 (абсолютная):
координата точки минимума построчечно
фрезеруемой поверхносити на вспомогательной
оси поскости обработки Диапазон ввода от -
99999,9999 до 99999,9999
U Исходная точка по 3-й оси Q227 (абсолютная):
высота по оси шпинделя, на которой производится
строчечное фрезерование. Диапазон ввода о -
99999,9999 до 99999,9999
U Длина 1-ой стороны Q218 (в приращениях): длина
строчечно фрезеруемой поверхности по главной
оси плоскости обработки, относително исходной
точки по 1-ой оси. Диапазон ввода от 0 до
99999,9999
U Длина 2-ой стороны Q219 (в приращениях): длина
строчечно фрезеруемой поверхности по
вспомогательной оси плоскости обработки,
оносительно исходной точки по 2-ой оси.
Диапазон ввода от 0 до 99999,9999
U Количество проходов Q240: количество строк, на
которое ЧПУ должно переместить инструмент по
ширине. Диапазон ввода от 0 до 99999
U Подача Врезание Q206: скорость движения
инструмента при перемещении с безопасного
интервала до глубины фрезерования в мм/мин.
Диапазон ввода от 0 до 99999,9999,
альтернативный вариант – с помощью FAUTO,
FU, FZ
U Подача Фрезерование Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999,9999,
альтернативно – с помощью FAUTO, FU, FZ
U Подача Поперечная Q209: скорость движения
инструмента при перемещении на следующую
строку в мм/мин; при программировании
попеечного перемещения по материалу вводите
значение Q209 меньше значения Q207; при
программировании поперечного свободного
перемещения значение Q209 может превышать
значение Q207. Диапазон ввода от 0 до
99999,9999 или через FAUTO, FU, FZ
U Безопасный интервал Q200 (в приращениях):
расстояние между вершиной инструмента и
глубиной фрезерования для позиционирования в
ачале и конце цикла. Диапазон ввода от 0 до
99999,9999 или через PREDEF
Példa: NC-кадры
71 CYCL DEF 230 СТРОЧЕЧНОЕ
ФРЕЗЕРОВАНИЕ
Q225=+10 ;ИСХОДНАЯ ТОЧКА ПО 1-ОЙ
ОСИ
Q226=+12 ;ИСХОДНАЯ ТОЧКА ПО 2-ОЙ
ОСИ
Q227=+2.5 ;ИСХОДНАЯ ТОЧКА ПО 3-Й ОСИ
Q218=150 ;1-Я ДЛИНА БОК. ПОВЕРХНОСТИ
Q219=75 ;2-Я ДЛИНА БОК. ПОВЕРХНОСТИ
Q240=25 ;ЧИСЛО ПРОХОДОВ
Q206=150 ;ПОДАЧА ВРЕЗАНИЕ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЕ
Q209=200 ;ПОДАЧА ПОПЕРЕЧНАЯ
Q200=2
;БЕЗОПАСНЫЙ ИНТЕРВАЛ
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
