Циклы измерительного щупа: автоматическое определение базовых точек
15.1
Основные
по
л
о
ж
е
ния
15.1 Основные положения
Обзор
В системе ЧПУ предусмотрено двенадцать циклов, с помощью
которых Вы можете автоматически определять базовые точки и
следующим образом их обрабатывать:
выводить полученные значения на индикатор
записывать полученные значения в таблицу предварительных
установок
записывать полученные значения в таблицу нулевых точек

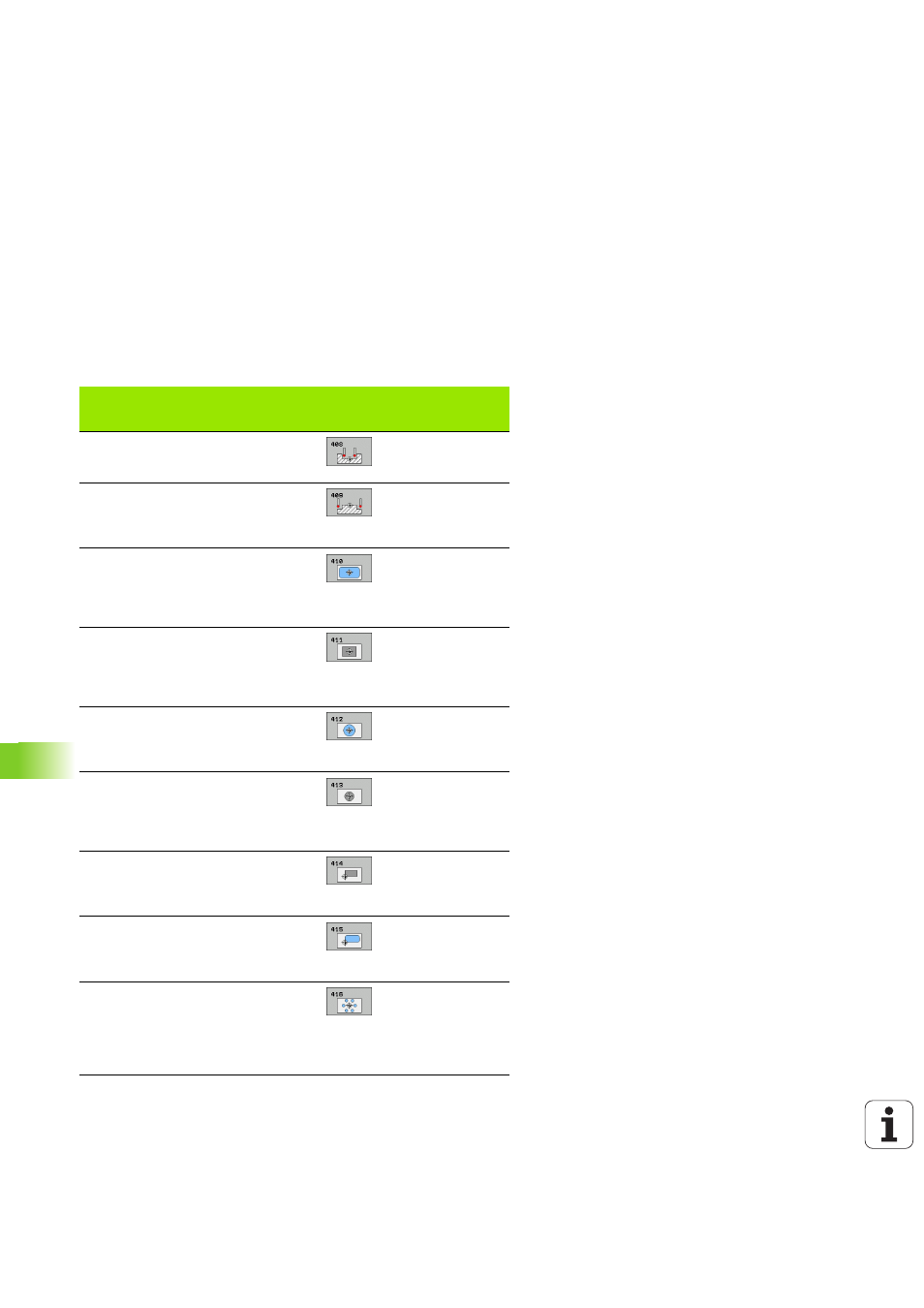

Цикл
Програм-
мная кла-
виша
Страница
408 БАЗ.ТЧК ЦЕНТР ПАЗА Измерение
ширины паза изнутри, выбор центра
паза в качестве базовой точки
409 БАЗ.ТЧК ЦЕНТР ПЕРЕМЫЧКИ
Измерение ширины перемычки снару-
жи, выбор центра перемычки в качест-
ве базовой тчки
410 БАЗ. ТЧК ВНУТРЕННИЙ ПРЯМО-
УГОЛЬНИК Измерение длины и шири-
ны прямоугольника изнутри, выбор
центра прямоуольника в качестве
базовой точки
411 БАЗ.ТЧК НАРУЖНЫЙ ПРЯМО-
УГОЛЬНИК Измерение длины и шири-
ны прямоугольника снаружи, выбор
центра прямоуголника в качестве
базовой точки
412 БАЗ.ТЧК ВНУТРЕННЯЯ ОКРУЖ-
НОСТЬ Измерение четырех любых
точек окружности изнутри, выбор цент-
ра окружност в качестве базовой точки
413 БАЗ.ТЧК НАРУЖНАЯ ОКРУЖ-
НОСТЬ Измерение четырех любых
точек окружности снаружи, выбор цен-
тра окружности в качестве базовой
точки
414 БАЗ.ТЧК НАРУЖНЫЙ УГОЛ Изме-
рение двух прямых снаружи, выбор
точки пересечения прямых в качестве
базовой точки
415 БАЗ.ТЧК ВНУТРЕННИЙ УГОЛ
Измерение двух прямых изнутри,
выбор точки пересечения прямых в
качестве базово точки
416 БАЗ.ТЧК ЦЕНТР ОКРУЖНОСТИ
ОТВЕРСТИЙ (2-я панель програм-
мных клавиш) Измерение трех любых
отверстий на окружности отверстий,
выбор центра окружности отверстий в
качестве базовой точки
