6.3
ГР
УППА
ОТВЕР
С
ТИЙ
НА
ПР
ЯМОЙ
(
цик
л
G221, DIN/ISO: G221)

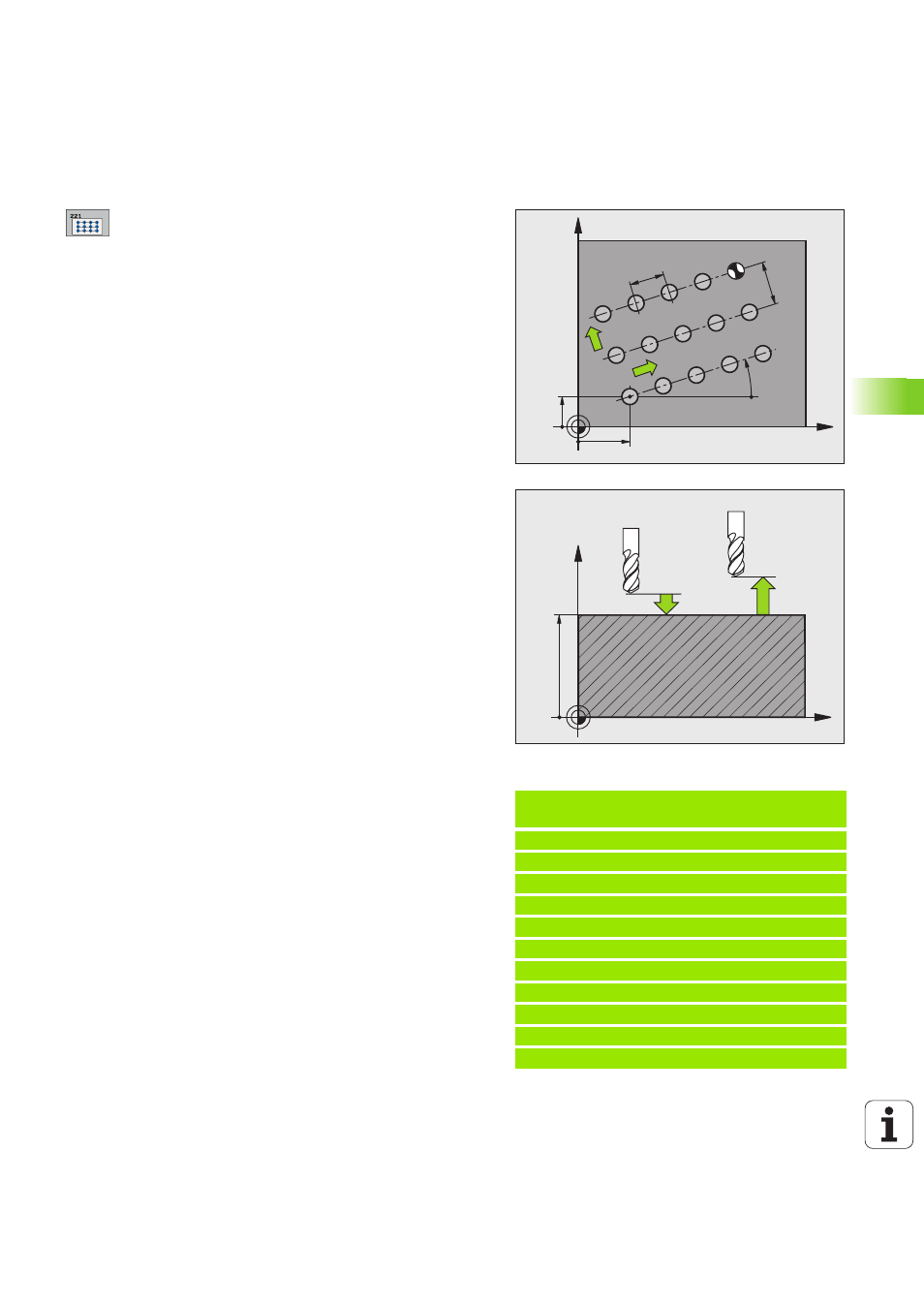

Параметры цикла
U
Точка старта 1-й оси Q225 (абсолютная):
координата точки старта на главной оси плоскости
обработки
U
Точка старта 2-й оси Q226 (абсолютная):
координата точки старта на вспомогательной оси
плоскости обработки
U
Расстояние 1-й оси Q237 (в инкрементах):
расстояние между отдельными точками в строке
U
Расстояние 2-й оси Q238 (в инкрементах):
расстояние между отдельными строками
U
Количество столбцов Q242: количество проходов в
строке
U
Количество строк Q243: количество строк
U
Угол поворота Q224 (абсолютный): угол, на
который поворачивается вся схема размещения;
центр вращения совпадает с точкой старта
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки или через PREDEF
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки
U
2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, в которой
столкновение инструмента и заготовки (зажимного
припособления) невозможно или через PREDEF
U
Перемещение на безопасную высоту Q301:
определяет, как должен перемещаться
инструмент между проходами:
0: между проходами перемещение на безопасное
расстояние
1: между проходами перемещение на 2-е
безопасное расстояние
или через PREDEF
Példa: NC-кадры
54 CYCL DEF 221 ГР. ОТВЕРСТИЙ НА
ПРЯМОЙ.
Q225=+15 ;ТОЧКА СТАРТА 1-ОЙ ОСИ
Q226=+15 ;ТОЧКА СТАРТА 2-ОЙ ОСИ
Q237=+10 ;РАССТОЯНИЕ 1-Й ОСИ
Q238=+8 ;РАССТОЯНИЕ 2-Й ОСИ
Q242=6
;КОЛИЧЕСТВО СТОЛБЦОВ
Q243=4
;КОЛИЧЕСТВО СТРОК
Q224=+15 ;УГОЛ ПОВОРОТА
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+30 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q301=1
;ПЕРЕХОД НА БЕЗ. ВЫСОТУ
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
