Циклы измерительного щупа: автоматическое определение базовых точек
15.13
БА
З
О
В
А
Я
ТО
Ч
К
А
ОТ
ДЕЛЬНАЯ
ОСЬ
(
цик
л
419, DIN/ISO: G419)

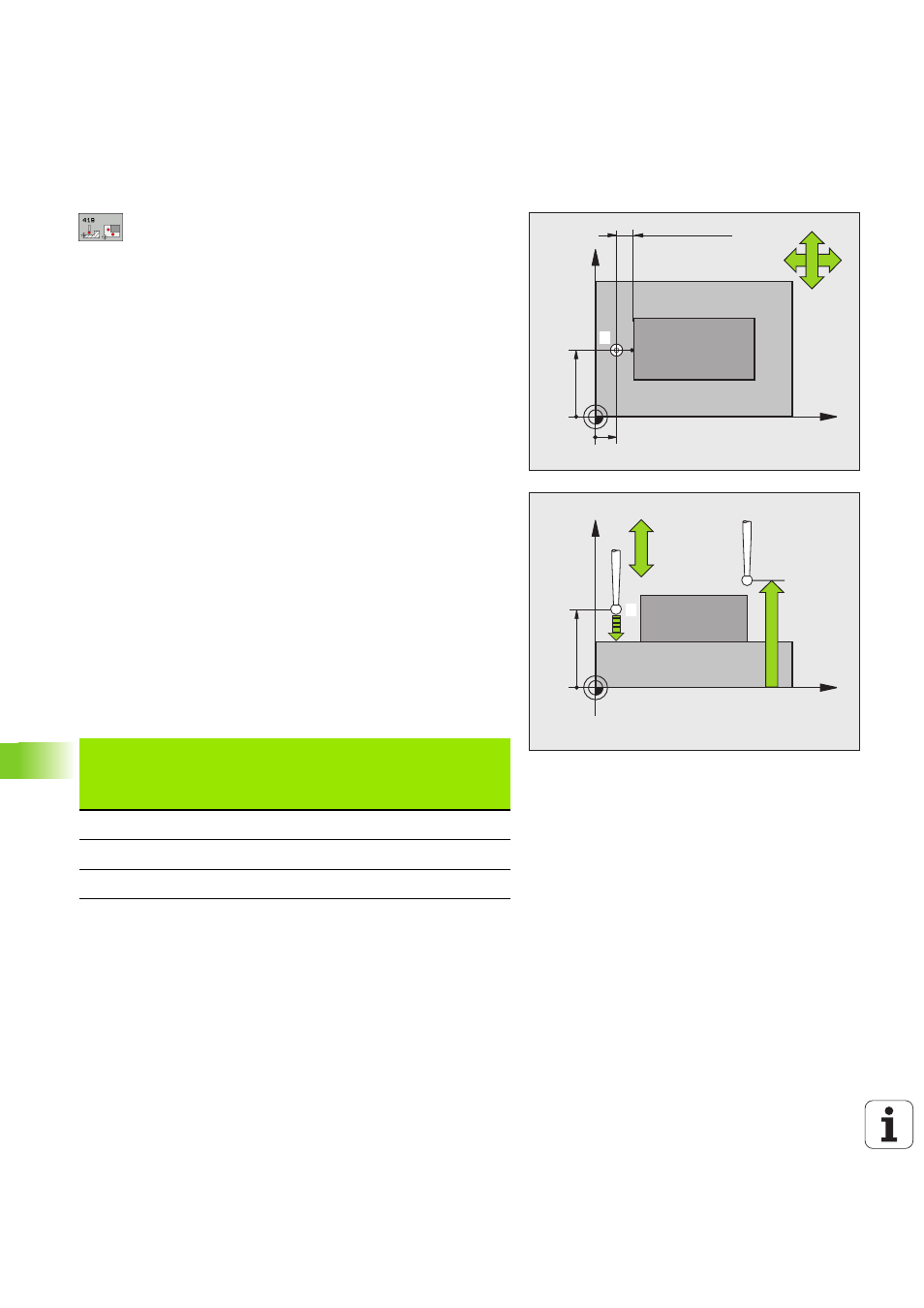

Параметры цикла
U
1-я измерительная точка по 1-ой оси Q263
(абсолютная): координата первой точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
1-я измерительная точка по 2-ой оси Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси плоскости
обработки. Диапазон вода от -99999,9999 до
99999,9999
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасный интервал Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
U
Ось измерения (1...3: 1= главная ось) Q272: ось, по
которой должно выполняться измерение:
1: главная ось = ось измерения,
2: вспомогательная ось = ось измерения,
3: ось измерительного щупа = ось измерения.
X
Y
Q264
Q263
+
+
Q267
Q272=2
Q272=1
MP6140 + Q320
1
X
Z
Q260
Q261
+
Q272=1
Q272=3
Q267
1
Назначениеосей
Активная ось
измерительного
щупа: Q272 = 3
Принадлежащая
главная ось:
Q272 = 1
Принадлежащая
вспомогательная
ось: Q272 = 2
Z
X
Y
Y
Z
X
X
Y
Z
