HEIDENHAIN iTNC 530
401
16.5
ИЗМЕРЕНИЕ
ОТВЕР
С
ТИЯ
(
цик
л
421, DIN/ISO: G421)
16.5 ИЗМЕРЕНИЕ ОТВЕРСТИЯ
(цикл 421, DIN/ISO: G421)

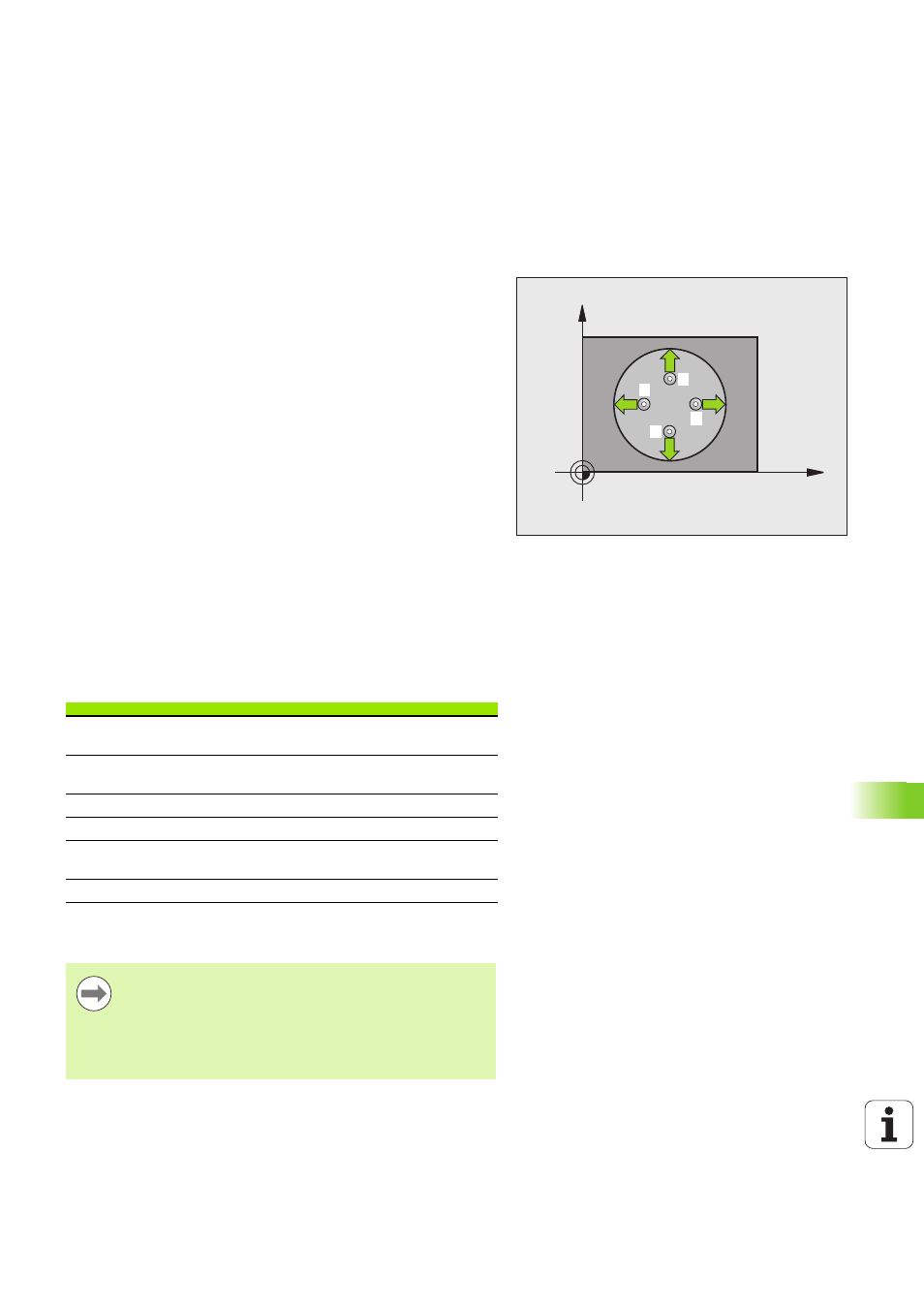

Ход цикла
Цикл измерительного щупа 421 определяет центр и диаметр
отверстия (круглого кармана). Если в цикле задаются
оответствующие значения допуска, то ЧПУ осуществляет
сравнение заданного и фактического значения и записывает это
отклонение в системных параметрах.
1 Система ЧПУ перемещает щуп на ускоренной подаче
(значение из MP6150 или MP6361) по алгоритму
позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 312) в точку измерения
1
.
Система ЧПУ расчитывает точки измерения на основе данных
в цикле и безопасного интервала из MP6140
2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию измерения с подачей измерения
(MP6120 или MP6360). ЧПУ определяет направление касания
автоматически в зависимости от запрограммированноо
стартового угла.
3 Затем измерительный щуп перемещается по кругу, либо на
высоте измерения, либо на безопасной высоте к следущей
точке измерения
2
и производит там второй замер
4 ЧПУ перемещает измерительный щуп в точку измерения
3
, а
затем в точку измерения
4
и выполняет третий и,
соответственно, четвертый замер.
5 Затем ЧПУ возвращает измерительный щуп на безопасную
высоту и запоминает фактические значения и отклоненя в
следующих параметрах Q:
Учитывайте при программировании!
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
Q161
Отклонение центра по главной оси
Q162
Отклонение центра по вспомогательной
оси
Q163
Отклонение диаметра
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.
Чем меньше запрограммированный угловой шаг, тем
менее точно ЧПУ рассчитывает размеры отверстия.
Минимальное вводимое значение: 5°.
