Параметры цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming
Страница 317
HEIDENHAIN iTNC 530
317
14.2
БА
З
О
В
Ы
Й
ПОВ
О
Р
О
Т
(
цик
л
400, DIN/ISO: G400)

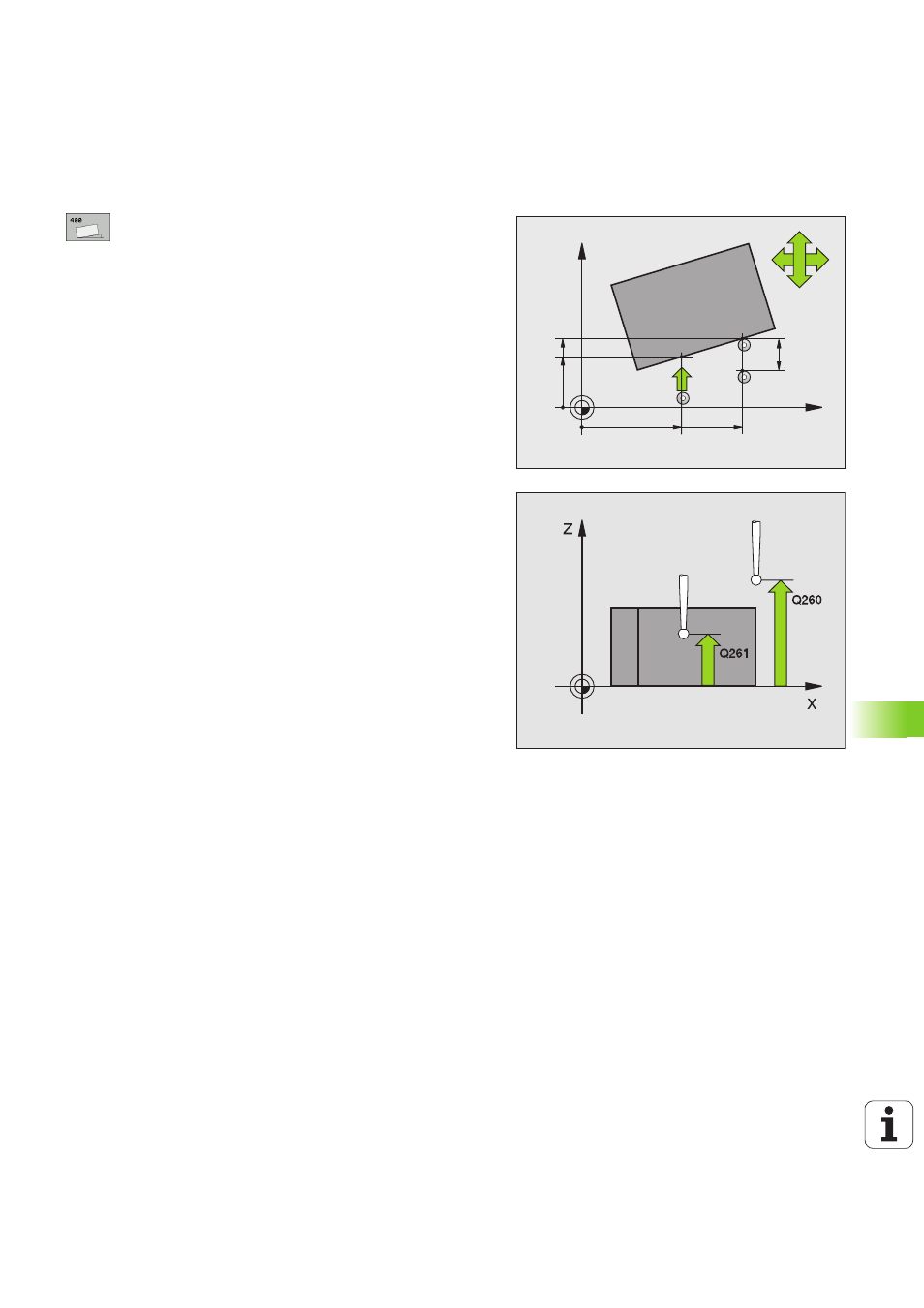

Параметры цикла
U
1-я измерительная точка по 1-ой оси Q263
(абсолютная): координата первой точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
1-я измерительная точка по 2-ой оси Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси плоскости
обработки. Диапазон вода от -99999,9999 до
99999,9999
U
2-я измерительная точка по 1-ой оси Q265
(абсолютная): координата второй точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-я измерительная точка по 2-ой оси Q266
(абсолютная): координата второй точки
измерения по вспомогательной оси плоскости
обработки. Диапазон вода от -99999,9999 до
99999,9999
U
Ось измерения Q272: ось плоскости обработки, в
которой должно производиться измерение:
1: главная ось = ось измерения,
2: вспомогательная ось = ось измерения,
U
Направление перемещения 1 Q267: направление, в
котором измерительный щуп должен
перемещаться к обрабатываемой детали:
-1: отрицательное направление перемещения,
+1: положительное направление перемещения.
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакт) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасный интервал Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
+
Q267
MP6140
+
Q320
