Циклы обработки: строчечное фрезерование
10.5
ФРЕЗЕР
ОВ
АНИЕ
ПЛОСКОС
Т
ЕЙ
(
цик
л
232, DIN/ISO: G232)
U
Максимальная глубина врезания Q202 (в
приращениях): величина, на которую каждый раз
максимально врезается инструмент. ЧПУ
вычисляет фактическую глубину подачи на
основании разности между конечной и исодной
точкой по оси инструмента с учетом припуска на
чистовую обработку таким образом, чтобы
обработка вский раз велась с одинаковыми
подачами в глубину. Диапазон ввода от 0 до
99999,9999
U
Глубина припуска на чистовую обработку Q369 (в
приращениях): значение последней подачи в
глубину. Диапазон ввода от 0 до 99999,9999
U
Maкс. коэффициент перекрытия траекторий Q370:
Maксимальное боковое врезание k. ЧПУ
рассчитывает фактическое боковое врезание,
исходя из значения 2-ой длины боковой
поверхности (Q219) и радиуса инструмента так
что обработка всегда производится с постоянным
боковым врезанием Когда в таблицу инструмента
вводится радиус R2 (например, радиус пластины
при использовании фрезерной резцовой головки),
ЧПУ соответственно уменьшает боковое
врезание. Диапазон ввода от 0,1 до 1,9999 или
через PREDEF
U
Подача Фрезерование Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин. Диапазон ввода от 0 до 99999,9999,
альтернативно – с помощью FAUTO, FU, FZ
U
Подача Чистовая обработка Q385: скорость
перемещения инструмента при фрезеровании с
последним врезанием в мм/мин. Диапазон ввода
от 0 до 99999,9999, альтернативно через FAUTO,
FU, FZ
U
Подача Предварительное позиционирование Q253:
скорость перемещения инструмента при подводе
в исходное положение при перемещении на
последнюю строк в мм/мин; если перемещение
производится поперек материала (Q389=1), ЧПУ
производит поперечную подачу на врезние
подачей Фрезерование Q207. Диапазон ввода от 0
до 99999,9999 или через FMAX FAUTO, PREDEF

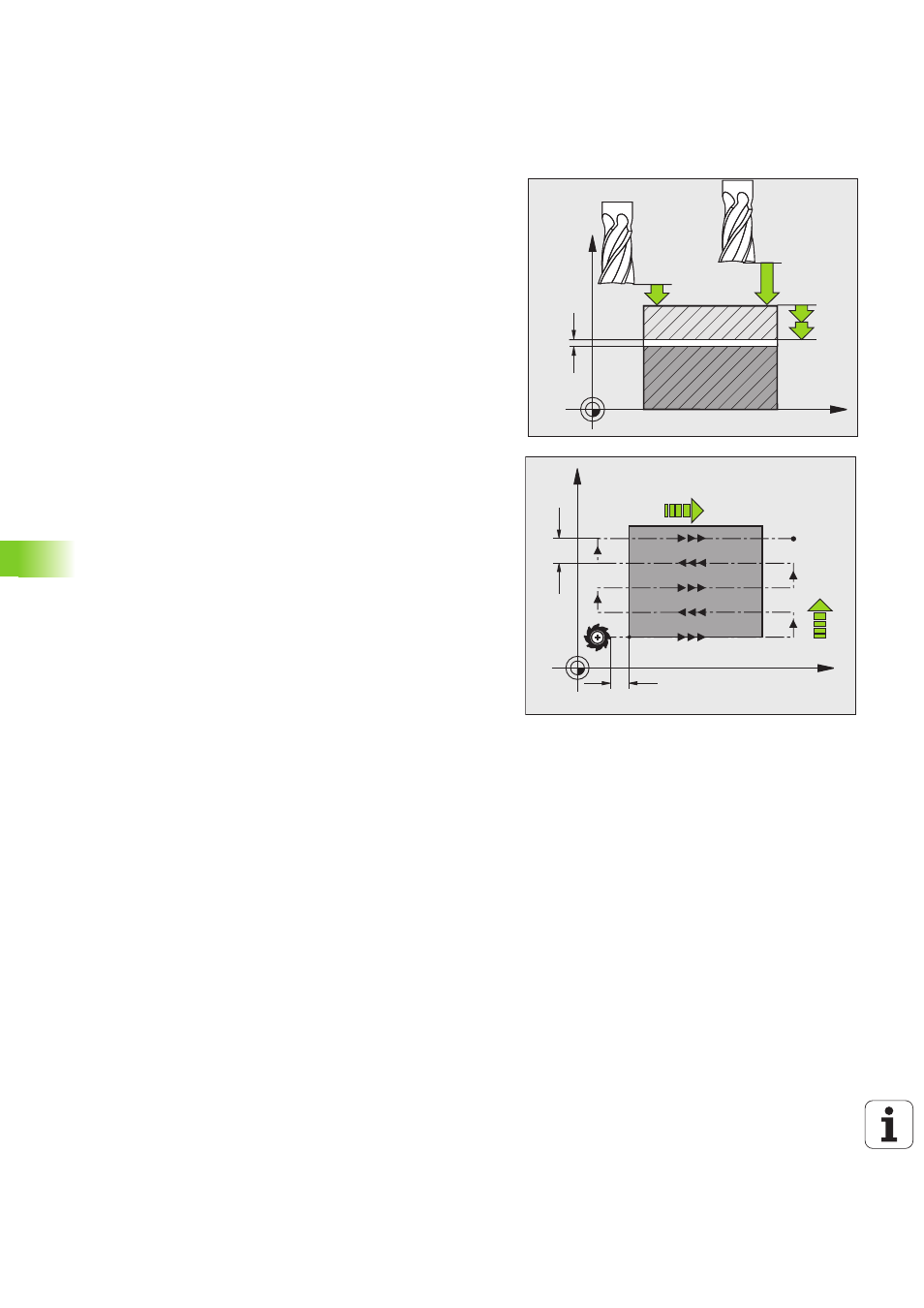

X
Z
Q202
Q200
Q204
Q369
X
Y
Q357
Q253
Q207
k
