Применение циклов обработки
2.3
Определ
ение
обра
зц
а
P
A
TTERN DEF

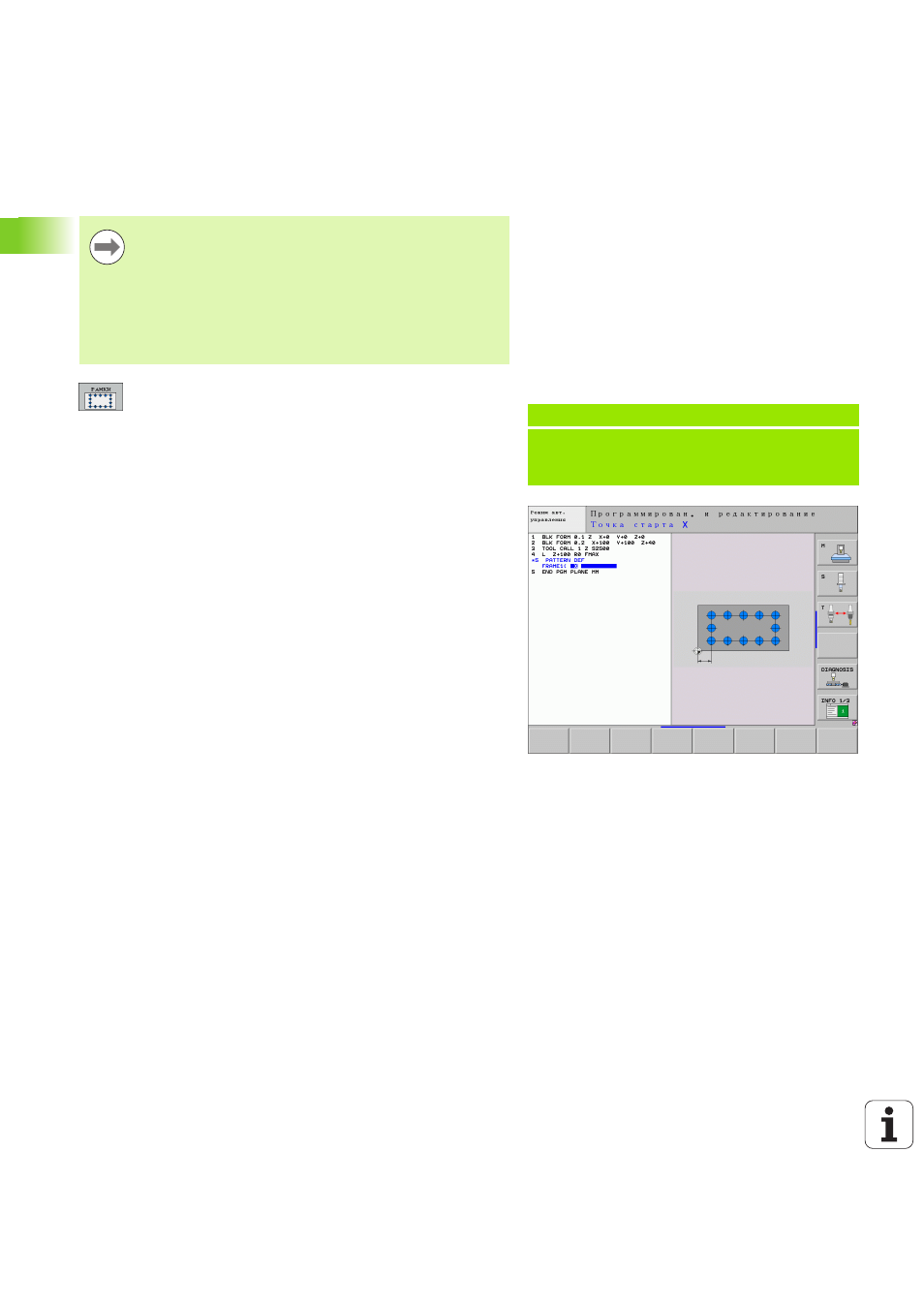

Определение отдельной рамки
U
Точка старта X (абсолютная): координата точки
старта рамки на оси X
U
Точка старта Y (абсолютная): координата точки
старта рамки на оси Y
U
Расстояние позиций обработки X (в инкрементах):
расстояние между позициями обработки в
направлении X. Значение может быть
положительным или отрицательным
U
Расстояние позиций обработки Y (в инкрементах):
расстояние между позициями обработки в
направлении Y. Значение может быть
положительным или отрицательным
U
Количество столбцов: общее количество столбцов
образца
U
Количество строк: общее количество строк
образца
U
Drehlage des gesamten Musters (absolut): Drehwinkel,
um den das gesamte Muster um den eingegebenen
Startpunkt gedreht wird. Опорная ось: главная ось
активной плоскости обработки (например, X для
оси инструмента Z). Значение может быть
положительным или отрицательным
U
Угол поворота главная ось: угол поворота, на
который смещается только главная ось плоскости
обработки относительно заданной точки старта.
Значение может быть положительным или
отрицательным.
U
Угол поворота вспомогательная ось: угол поворота,
на который смещается только вспомогательная
ось плоскости обработки относительно заданной
точки старта. Значение может быть
положительным или отрицательным.
U
Координата поверхности заготовки (абсолютная):
введите координату Z, в которой должна
начинаться обработка
Если определяется поверхность заготовки в Z не
равная 0, то это значение действует дополнительно до
поверхности заготовки Q203, определенной в цикле
обработки.
Параметры угол поворота главная ось и угол поворота
вспомогательная ось действуют аддитивно
остносительно выполненного раньше поворота целого
образца.
Példa: NC-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
FRAME1 (X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
